«Эдуарды» стали первыми британскими линкорами с 9,2" орудиями в качестве промежуточного калибра, единственным проектом Уайта с центральной батареей и последними, в которых их 6" орудия рассматривались в качестве равноценного оружия для ведения линейного боя.

Проект был утверждён Уоттсом, три корабля серии строились в соответствии с бюджетом 1901 г. («Кинг Эдуард VII», «Доминион» и «Коммонуэлт»), постройка следующих двух – «Индустана» и «Нью Зилэнд» финансировалась по смете следующего года. Однако к 1903 г. Совет уже занимался рассмотрением проекта гораздо более мощного линкора с 4 12" и 12 9,2" орудиями, разработка которого достигла стадии, допускающей выделение кредитов на постройку трёх подобных единиц по бюджету 1903 г. – так что уже через год британский флот мог получить существенное усиление в виде «Лорда Нельсона». Однако на казённых верфях строительство линкоров продвигалось вперёд настолько ударными темпами, что вставала острая необходимость их немедленной загрузки новыми закладками – с целью поддержания непрерывности судостроительного процесса. Поэтому Чатем, Портсмут и Девонпорт получили наряды ещё на три «Эдуарда», постройку которых первоначально предполагали поручить частным компаниям – так было продолжено тиражирование этого проекта, давшего флоту однородную эскадру из восьми единиц. Сэр Уотте в своём докладе Институту военного кораблестроения в 1919 г. утверждал:

«После моего назначения в 1902 г. на должность главного строителя флота на рассмотрение поступил проект линейного корабля программы 1903-1904 гг. Его длина предполагалась достаточной для размещения мощного вооружения только из более и мене тяжёлых крупнокалиберных орудий – четырёх 12» и 12 9,2". Работа над проектом закончилась в начале 1903 г. и тогда же он был утверждён; однако впоследствии было решено отложить закладку кораблей этого проекта до следующего года и начать постройку по программе 1903-1904 гг. ещё трёх «Эдуардов» с целью формирования полной эскадры из восьми кораблей этого проекта».

Едва ли следует говорить, что любой Совет, который выбирает для боевой линии три корабля с весом залпа 1869 кг вместо трёх с залпом в 2522 кг, руководствуясь лишь желанием соблюсти «однородность» соединения, заслуживает позорного столба.

Среди старых рангоутных броненосцев «Ахиллес» выглядел верхом совершенства – это же самое можно было сказать и об «Эдуардах». Высота мачт и труб, а также их взаиморасположение (кормовая вертикаль второй трубы приходилась точно между мачт), в сочетании с толщиной труб, даже несколько большей с точки зрения нормального истечения дыма и газов – всё это, тщательно рассчитанное, производило впечатление баланса и симметрии, уникального для силуэта броненосного корабля. Исходной проект отличался отсутствием боевых марсов, площадки для установки приборов контроля огня были установлены уже при достройке.

Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Кинг Эдуард VII» Девонпорт 8 марта 1902 23 июля 1903 февраль 1905 1 382 675¹

«Доминион» «Виккерс» 23 мая 1902 25 августа 1903 июль 1905 1 364 318¹

«Коммонуэлт» «Фэйрфилдд» 17 июня 1902 13 мая 1903 март 1905 1 320 127¹

«Индустан» «Клакдбэнк» 25 октября 1902 19 декабря 1903 июль 1905 1 361 762¹

«Нью Зилэнд»³ Портсмут 9 февраля 1903 4 февраля 1904 июнь 1905 1 335 975'

«Африка» Чатем 27 января 1904 20 мая 1905 ноябрь 1906 1 328 970²

«Британия» Портсмут 4 февраля 1904 10 декабря 1904 сентябрь 1906 1 316 983²

«Хиберния» Девонпорт 6 января 1904 17 июня 1905 январь 1907 1 347 620²

¹ стоимость орудий 89400 фунтов стерлингов (для каждого)

² стоимость орудий 91070 фунтов стерлингов (для каждого)

³ впоследствии «Зеландия»

Размерения, м 129,5 (полная 138,3) х 23,8 х 7,47/8,15

Водоизмещение, т проект: 16350

«Кинг Эдуард VII»: в нормальном грузу – 15630, в полном грузу – 17009

«Доминион»: в нормальном грузу – 15645, в полном грузу – 17020

«Коммонуэлт»: в нормальном грузу – 15610, в полном грузу – 17040

«Индустан»: в нормальном грузу – 15885, в полном грузу – 17290

«Нью Зилэнд»: в нормальном грузу – 15585, в полном грузу – 17060

«Африка»: в нормальном грузу – 15740, в полном грузу – 17195

«Британия»: в нормальном грузу – 15810, в полном грузу – 17270

«Хиберния»: в нормальном грузу – 15795, в полном грузу – 17100

Вооружение 4 12 "/40 (80 выстрелов на ствол) 4 9,2745 (150 выстрелов на ствол) 10 6750 (200 выстрелов на ствол) 14 76-мм (12-фунтовых), 14 47-мм (3-фунтовых) 4 457-мм подводных торпедных аппарата (всего 2575 т, включая столы установок и прикрытия орудий)

Броня, мм Пояс 229-102, в оконечностях 51 (плюс 25 рубашка борта), траверз 305-203 (носовой), 12" установки: барбеты 305-152, башни 305-203, 9,2" установки: барбеты 102, башни 229-127, батарея 178, разделительные переборки между орудиями 51, палубы: кубрик 64 (в корме), 51-25 (в носу), нижняя 51-25, средняя 51-38, боевая рубка 305, колодец связи 152. (вес брони 4175 т)

Механизмы

«Кинг Эдуард VII» и «Хиберния»:

«Харлэнд энд Вульф»;

«Британия» и «Нью Зилэнд»;

«Хамфрейз энд Теннант»,

Для остальных изготовлены подрядчиками.

Два комплекта четырёхцилиндровых тройного расширения,

Мощность 18000 л.с., скорость хода 18,5 уз, 120 об/мин, котлы:

«Доминион» и «Коммонуэлт»;

«Бабкок энд Уилкокс» (водотрубные);

«Нью Зилэнд»: на 4/5 «Никлосс», 1/5 цилиндрические.

На остальных: на 4/5 «Бабкок энд Уилкокс», на 1/5 цилиндрические. Давление в котлах 14,8 атм.

Запас топлива, т Уголь: 950/2200, нефть 380 (кроме «Нью Зилэнд»)

Дальность, миль 3150 17-узловым ходом, 7000 10-узловым ходом

Экипаж,чел. 777

Конструктор Дж. Нарбет

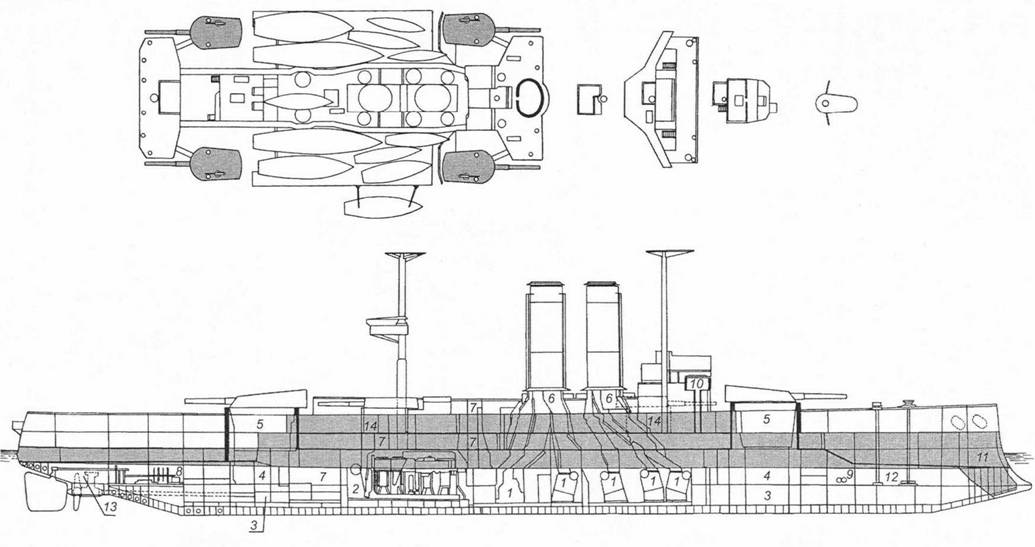

«Кинг Эдуард VII». Расположение мостиков и шлюпок, продольный разрез (1905):

1 – котлы; 2-машинные отделения; 3-бомбовые погреба; 4-крюйт-камеры; 5-барбеты 12" орудий; 6-дымоходы; 7-вентиляционная шахта машинных отделений; 8-отсек рулевых приводов; 9-отсек торпедных аппаратов; 10-боевая рубка; 11 – форпик; 12-шпилевое отделение; 13-румпельный отсек; 14-барбеты 9,2" орудий.

Высота надводного борга в носу составляла 6,7 м, в корме 5,5 м, корпус не имел вырезов для 76 мм орудий, подобно предшествующим сериям линкоров (да и на них они были в конце концов заделаны, а орудия перенесены на надстройки). Особое внимание Совет уделил мостикам (они были расширены, причём от бесполезного кормового мостика отказались) и маневренным качествам, для улучшения которых применили большой руль балансирного типа. Киль в корме получил вырез, но не такой большой, как на предшественниках, и меньший по протяжённости, поскольку на «маджестиках» при доковании несколько раз наблюдалось возникновение деформаций обшивки в корме у киля.

На флоте двойной главный калибр сильно критиковали – моряки особенно упирали на то, что для подобных размеров корабли несли мало орудий и при том слишком многих типоразмеров. Если 9,2" артиллерию дружно приветствовали, то 6" пушки в дополнение к ней были восприняты как излишние, поскольку вспомогательное вооружение можно было ограничить 9,2" калибром: эти орудия обладали практически такой же скорострельностью и удобством в управлении, как и 6". Расположив 9,2" орудия в парных башнях, как на итальянской «Регине Маргарите», ценой незначительной прибавке в весе можно было получить на каждом борту шесть таких орудий, и это было бы намного лучше, чем имевшиеся в наличии 2 9,2" и 5 6" на борт, даже несмотря на очевидные неудобства парных установок по сравнению с одиночными. Отмечали также, что, поскольку 9,2" снаряд с бронебойным наконечником был надёжен для борьбы с практически любой тогдашней корабельной бронёй, калибр тяжёлых орудий в концевых башнях также можно было понизить с 12" до 9,2" и корабли тогда могли иметь по 18 или даже 20 этих орудий. Как при этом располагались бы орудийные установки на столь ограниченном в длину корпусе, остаётся совершенно неясным, а вопрос о достаточной остойчивости судна с подобным огромным весом на верхней палубе вообще повисал в воздухе. Среди других пробелов проекта, вызвавших ропот, было отсутствие какой-либо осязаемой защиты ватерлинии в корме, сравнительно малый запас угля, так что – насколько это вообще представляло ценность на бумаге – новый тип не считали равноценным многим тогдашним иностранным линкорам даже меньшего водоизмещения.

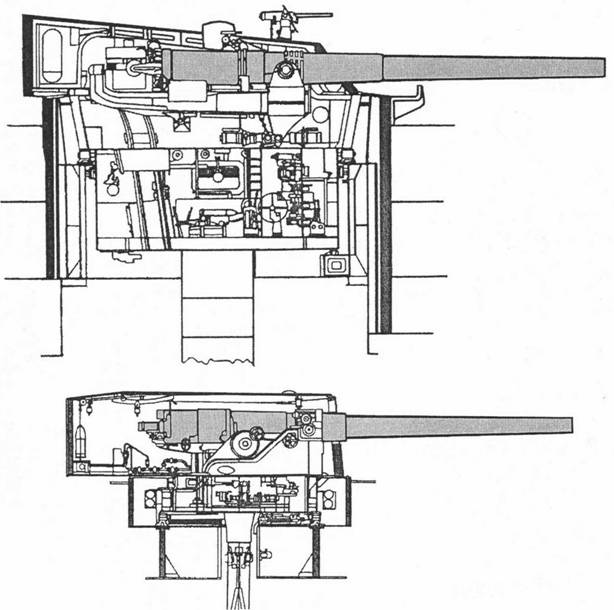

«Кинг Эдуард VII». Двухорудийные установки 12" (вверху) и 9.2" орудий. Продольный разрез

Из эволюции проектных решений следует, что конструкция корпуса совершенно не имела резерва увеличения нагрузки и никаких дополнительных 9,2" орудий втиснуть в него было уже невозможно. Если бы при определении состава вооружения в первую очередь учитывали мнение артиллерийских офицеров, то вполне вероятно, что подобная промежуточная версия между «Дунканом» и «Лордом Нельсоном» не появилась бы никогда: но из постановки вопроса – выбора между 7,5" и 9,2" орудием – видно, что всю инициативу в принятии решения оставлял за собой Совет, в то время как флоту, мнения которого никто не спрашивал, предоставлялось довольствоваться уже готовыми кораблями. Эта ситуация была пересмотрена только после Великой войны – теперь флот заявлял свои требования Адмиралтейству, решив, на каких кораблях ему воевать и указывал ведомству инспектора, что именно оно должно постараться построить.

Хотя и получившие 12" орудия в 40 калибров, «Эдуарды» изначально планировались под 45-калиберные орудия, под которые проектировались их орудийные установки. Внешний диаметр барбетов уменьшился с 11430 мм до 10363 мм – это дало экономию в 300 т на одних только поворотных столах, броне барбетов и башен. Британские башенные установки в то время были намного больше по размерам и весу, чем на иностранных линкорах – на 45-80% при той же толщине броневых прикрытий. Так, «анфас» вращающаяся броня установки «Кинга Эдуада YII» представляла собой цель в 7 м при ширине барбета 10,4 м, в то время как соответствующие характеристики французского «Голуа» составляли 7,6 и 5,5 м, русского «Севастополя» – 7,6 и 7,6 м, а американского «Род Айленда» – 7,0 и 8,2 м; все эти корабли также несли по два 12" орудия в башне. Уайт свято верил в необходимость значительного пространства боевого отделения для обеспечения свободных действий башенного расчёта при манипуляциях с боезапасом. Но минимизация этого объёма означала уменьшение размеров установки как цели и позволяла забронировать её более сильно. Следовательно, все конструктивные меры, позволявшие двигаться в этом направлении, отвечали необходимости и уменьшение габаритов башен «Кинга Эдуада VII» стало шагом на пути к ещё более компактным установкам «Лорда Нельсона».

Выше бортового бронирования барбеты защищались плитами в 305 мм и плитами в 152-203 мм за пределами пояса. Оси орудий носовой установки отстояли от ватерлинии на 7,62 м, кормовой – на 6,93 м. Боевое отделение (собственно, сама башня) бронировалось лобовыми плитами в 305 мм и 203 мм с бортов. Практически все тогдашние боевые корабли страдали от мощного действия дульных газов при стрельбе из собственных орудий по носу или корме и «Эдуарды» не стали исключением: их невысокая надстройка мало помогала закрытию 12" башен. При стрельбе кормовой 9,2" установки строго назад сотрясение в броневых колпаках на крыше 12" башни оценивались как «очень значительное», а артиллерийский офицер в ближайшем из них получал контузию, от которой терял сознание. При стрельбе 12" кормовой установки, развёрнутой на угол 30° от траверза, сотрясение в броневом колпаке 9,2" башни было «чувствительным», хотя и «умеренным».

Бортовые башни защищались бронёй в 229 мм и имели 102-мм барбеты, которые несколько выступали за обвод борта, образуя своего рода спонсон, бронированный 229-мм плитами; поданные трубы простирались вниз намного ниже кромки пояса. Эти узкие барбеты впоследствии подверглись сильной критике на том основании, что пробивший их снаряд мог поднять всю установку на воздух. Единственной же положительной особенностью было то, что по причине их малой площади, как цели (2,9 х 0,6 м), можно было в бою расстрелять весь боезапас бортовой башни, так и не получив ни одного попадания в её слабый барбет. Малая вероятность рокового развития событий сдерживалась ещё и тем фактом, что пробивший барбет снаряд должен был разорваться уже внутри на расстоянии 6-30 м от точки входа (смотря по направлению) – подобная перспектива представлялась вообще практически невероятной. Даже если бы в полуметре над основанием барбета разорвался 12" снаряд, это не стало бы причиной фатальных повреждений.

9,2" орудие вело огонь снарядом весом 172,4 кг, пробивавшем стальную плиту в 350 мм с 2700 м; темп ведения огня составлял четыре выстрела в минуту. Включение этих пушек в состав вооружения «Эдуардов» стяжало им большую славу, по крайней мере на год с небольшим. Однако время безжалостно – к 1906 г., когда вся восьмёрка собралась в составе Королевского флота, опыт стрельбы на дальние дистанции уже выявил все недостатки ведения огня из орудий трёх разных калибров, гораздо лучше выглядевших на бумаге, чем это получилось на практике: контроль огня был сильно затруднён сложностью различения всплесков 12" и 9,2" орудий, а прицеливание затруднялось от дыма 6" пушек. «Всеразрушающий эффект» 9,2" орудий, верхние надстройки, вспомогательные батареи, незащищённые бронёй участки борта и установки противоминных орудий – всё это были приметы уходящей в вечность тактики таранного удара и боя на короткой дистанции.

6" пушки имели относительную длину ствола 50 калибров – впервые европейский линкор достигал подобного показателя (американцы совершили прыжок с 40 калибров на «Алабаме» (1898) до 50 на «Огайо» (1901). Несмотря на то, что полная длина батареи на средней палубе достигала 64 м, три 6" орудия по каждому борту были втиснуты в 30-метровое пространство между барбетами 9,2" установок (на «Дункане» на четыре таких пушки отводилось без малого 50 м). Первое и пятое 6" орудие по каждому борту выносились на небольшие спонсоны для возможности развития ими продольного огня. Три средних пушки также имели некие подобия спонсонов, что позволяло несколько расширить их сектора стрельбы. Порты всех пяти оснащались откидными ставнями на петлях, которые могли задраиваться изнутри для предотвращения заливания батареи. В общем расположение 6" артиллерии «Эдуардов» нельзя признать удачным, поскольку оси орудий отстояли от ватерлинии только на 3,9 м – батарея была сырой и малопригодной для действия в свежую погоду, а порты орудий уходили под воду уже при крене в 14°. К 1917 г. на «Коммонуэлте», «Зеландии», «Британии», «Африке» и «Хибер- нии» орудия батареи были демонтированы, их порты заделаны. Взамен этого по два 6" орудия по каждому борту добавили на верхней палубе за щитами – они использовались в качестве противоминных.

По 1476-мм и 47-мм пушек были разбросаны по надстройкам, помещались в центральной батарее между 9,2" установками и на крышах башен. Местоположение всех этих орудий постоянно изменялось в соответствиями с прихотями командира корабля. Так, в 1907 г., когда «Кинг Эдуард VII» состоял флагманским кораблём Ч.Бересфорда, он нёс по четыре мелкокалиберных пушки на крышах 12" башен, где они имели широкие углы обстрела, не стеснённые надстройками – в этом смысле корабль стал законодателем будущей моды, просуществовавшей долгие годы."

Подводные бортовые торпедные трубы были установлены под углом от траверза: носовые 10° к носу, кормовые 35° к корме. Первоначально планировалась установка и кормовой трубы, однако впоследствии от неё отказались.

В целом распределение бронирования повторяло «Лондон», но ватерлиния в корме защищалась узкой полосой брони в 76 мм против 38 мм в прежнем случае, толщина верхнего пояса уменьшалась с 229 до 203 мм, а батарея, защищённая 178-мм бронёй, заменила прежние отдельные казематы орудий. Также потребовалось некоторое перераспределение горизонтальной защиты: первая защитная палуба была поднята в уровень верхней (для защиты батареи 6" орудий сверху), а по соображениям сохранения требуемой остойчивости толщина её была уменьшена с 51 до 25 мм. Именно эта мера и позволила надёжно забронировать всю батарею, по крайней мере, 125 мм из 178 вписывались в эту экономию веса. В других местах палубная защита воспроизводила «Лондон». Полный вес брони равнялся 4175 т, или на 160 т меньше, чем на «Формидэбле».

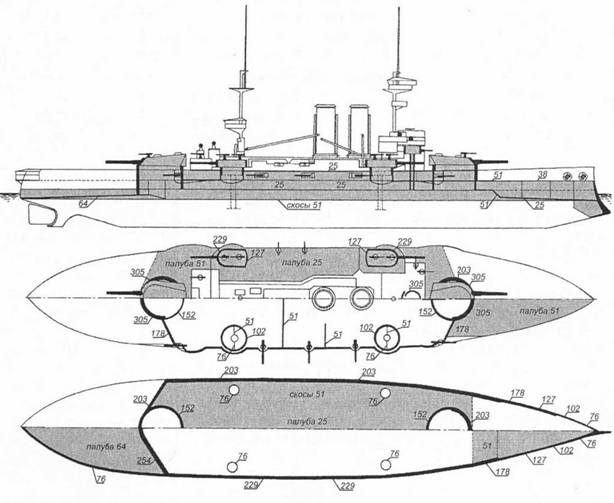

«Кинг Эдуард VII». Схема распределения броневой защиты

Однако пока корабли строились, вошёл в обиход фугасный снаряд с наконечником, что, в сочетании с повышением начальных скоростей снарядов, снова дало артиллерии перевес над броней, так что система защиты «Эдуардов» соответственно потеряла в устойчивости. Так, если пояс вошедшего в строй «Формидэбла» мог противостоять 12" снарядом на дистанциях вплоть до 15 кб, то «Кинг Эдуард VII» уже оказывался уязвимым для 12" и 9,5" снарядов старого типа с дистанции 15-20 кб. Правда, при условиях невысокой видимости увеличившиеся дистанции боя в значительной степени нейтрализовали перспективу получения попаданий через броню, но было ясно, что после трёхлетней приверженности одному и тому же проекту конструкцию будущих британских линкоров придётся решительно улучшить, если только принцип индивидуального превосходства над линкорами вероятного противника продолжал оставаться в неприкосновенности.

На кораблях серии были установлены четырёхцилиндровые паровые машины тройного расширения, а на состав котельной установки сильный отпечаток наложили рекомендации Комитета по котлам, так что изо всех восьми «Эдуардов» только «Коммонуэлт» и «Доминион» имели весь комплект из котлов водотрубного типа. Бессмысленная «битва котлов» закипела с новой силой. «Британия» подверглась замене части котлов в 1908 г., «Доминион» – в 1911 г.

«Кинг Эдуард VII» 10 «Бабкок/Уилкокс» + 6 цилиндрических 18138 л.с. 19,0 уз

«Доминион» 16 «Бабкок/Уилкокс» 18438 л.с. 19,3 уз

«Коммонуэлт» 16 «Бабкок/Уилкокс» 18538 л.с. 19,0 уз

«Инду стан» 12 «Бабкок/Уилкокс» + 3 цилиндрических 18521 л.с. 19,0 уз

«Нью Зилэнд» 12 «Никлосс» + 3 цилиндрических 18440 л.с. 18,6 уз

«Африка» 12 «Бабкок/Уилкокс» + 3 цилиндрических 18698 л.с. 18,9 уз

«Британия» 12 «Бабкок/Уилкокс» + 3 цилиндрических 18725 л.с. 18,7 уз

«Хиберния» 12 «Бабкок/Уилкокс» + 3 цилиндрических 18112 л.с. 18,1 уз

По причине относительно низкого борта они были более «мокрыми» и сильнее зависели от состояния моря, чем их предшественники. Так, на «Хибернии» пришлось даже отложить артиллерийские испытания при погоде, которую на «Дредноуте» даже не заметили. Но «Эдуарды» оказались очень хорошо управляемыми кораблями, а диаметр их циркуляции на 15-узловом ходу составлял чуть больше 300 м. Метацентрическая высота была наибольшей среди всех линкоров Уайта и равнялась 1,62 м в полном грузу. Это давало полный период качки 14 секунд и диапазон остойчивости 66,5°.

Повышенная остойчивость сослужила «Кингу Эдуарду VII» и «Британии» хорошую службу: после получения смертельных повреждений они оказались способны долго оставаться в ровном положении. Первый после подрыва на мине оставался наплаву в бурном море целых 13 часов, получив лишь небольшой крен; потерь корабль не понёс и прошло не менее четырёх часов после того, как он был оставлен командой, когда корабль опрокинулся и затонул. «Британия», получив две торпеды, перевернулась лишь 3,5 часа спустя.

«Эдуарды» стали первыми кораблями без боевых марсов. От простенькой обтянутой парусиной площадки в 70-е гг. XIX в. марс со временем вырос в характерный и декоративный атрибут, обладающий определённой боевой ценностью в качестве орудийной позиции, пока 47-мм орудие считалось эффективным для отпора миноносцам. К 1902 г. эта маленькая пушка окончательно потеряла доверие, хотя по тем или иным причинам все восемь линкоров всё же получили по дюжине таких орудий. Но на мачтах их уже не размещали, ограничившись здесь только прожекторными площадками.

При установке первых примитивных систем контроля огня их местом был избран салинг фок-мачты, а также низкая (ниже среза трубы) площадка на грот- мачте. Последние три корабля серии получили три небольших марса прямо на топе фок-мачты; фор-стеньгу перенесли за марс – это стало практически единственным их отличием. С приходом более совершенных систем контроля огня в отдельной башенке потребовались дополнительные подкрепления, и на «Коммонуэлт» и «Зеландии» установили жёсткие трёхногие мачты. Начиная с 1914 г. на всех восьми кораблях серии сняли грот-стеньги, заменив их лёгкими шестового типа.

Балансирный руль, впервые применённый Ридом на «Беллерофоне», стал атрибутом всех его последующих проектов. Однако Барнаби от этого типа руля отказался по причине его расшатывания по мере износа трущихся поверхностей и большого сопротивления при плавании под парусами, что сделало этот руль крайне непопулярным на флоте. До повсеместного введения парового рулевого привода этот тип руля облегчал работу рулевых, но когда машины заменили мускулы, это его преимущество потеряло значение и обычный руль на петлях снова стал фаворитом на тяжёлых артиллерийских кораблях. Но некоторые из крейсеров Уайта имели и полубалансирные рули – их площадь за осью вращения превышала ту, что была перед ней, а за границей этот тип руля, с самой разнообразной формой пера, охотно устанавливали даже на самых крупных линкорах, после того как были спроектированы опоры, способные выдерживать огромные усилия, появляющиеся в них при перекладке руля на полном ходу.

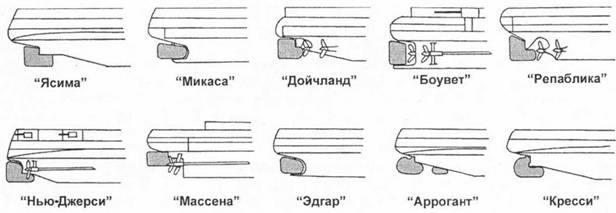

Несколько наиболее интересных зарубежных решений показано на рисунке – для сравнения с аналогичными конструкциями британского флота. Следует упомянуть, что у «Кинга Эдуарда VII» площадь участка пера руля перед осью вращения была очень невелика, но даже этого оказалось достаточно, чтобы пятка руля на «Коммонуэлте» в течение его первой кампании разболталась настолько, что ничего другого не оставалось, кроме как поставить корабль в ремонт для её исправления и усиления.

В конце 1912 г., когда британские линкоры сосредотачивались в отечественных водах, а французы перебазировали их тяжёлые единицы с Северного моря в Средиземное для уравновешивания вступающих в строй новых итальянских и австрийских дредноутов, содержание за Гибралтаром эскадры из «дунканов» и «свифтшуров» потеряло смысл. Эти шесть кораблей были выведены, а их место зимой 1912/1913 гг. заняли шесть «Эдуардов», которые и составляли основу британского военно-морского присутствия на Средиземноморье до тех пор, пока их не заменили три «индомитэбла», «Индефатигебл» и четыре броненосных крейсера последней постройки.

Вплоть до апреля 1915 г., когда эскадры Гранд-Флита начали состоять уже только из дредноутов, наличие Ш линейной эскадры из «Эдуардов» сильно задерживало быстрое развёртывание всего флота для боя, поскольку их ход был на 3 узла меньше, чем у остальных линкоров. С целью избежания уменьшения боевой скорости всего флота до 14 уз при развёртывании походным ордером «Эдуардам» предписывалось держаться позади дредноутов; при развёртывании в боевой порядок они опять-таки занимали место позади всего строя флота и вступали в бой после неизбежной задержки.

После включения III линейной эскадры в состав Гранд-Флита за ними закрепилось прозвище «шатающаяся восьмёрка», а за всё время боевых действий им так ни разу и не представилось возможности разрядить орудия по противнику; правда, в нескольких случаях контакта с германским флотом постарались избежать по причине явной слабости «Эдуардов».

Переданный для обстрела побережья в 1918 г., «Коммонуэлт» оборудовали в качестве защиты от торпед булями по ватерлинии, а также установили на нём трёхногую мачту, демонтировали 6" орудия батареи, зашили их порты, а на верхней палубе установили четыре 6" пушки за щитами, так же как до этого на «Албемарле» и «Зеландии» (правда, на последних двух обошлось без булей).

Построен в Чатеме в январе 1904 – ноябре 1906 г., зачислен в состав Атлантического флота. С февраля 1907 г. в составе Флота канала (столкновение с пароходом «Ормуз» у Портленда в марте 1907 г., ремонт занял 21 день). С апреля 1909 г. в составе 2-й дивизии Флота Метрополии. Временно состоял в качестве флагманского корабля контр-адмирала (в августе 1911 г. флаг перенесён на «Кинг Эдуард VII»), С марта 1912 г. базировался на Нор, состоял с уменьшенным экипажем. С мая 1912 г. в III линейной эскадре Флота Метрополии с полным экипажем. В апреле был оборудован временной полётной палубой в носу для опытов с гдросамолё- тами. В феврале 1913 г. временно придан IV линейной эскадре (Средиземное море), в июле вернулся в состав III эскадры, с которой и встретил начало войны в августе 1914 г. В апреле 1917 – ноябре 1918 г. служил с IX крейсерской эскадрой. В апреле 1919 г. стал плавказармой. Продан в июне 1920 г.

Построен в Портсмуте в феврале 1904 – сентябре 1906 г. В октябре 1906 г. поднял вымпел и зачислен в состав Атлантического флота. В феврале 1907 г. переведён в состав Флота канала. С апреля 1909 г. во 2-й дивизии Флота Метрополии, флагманский корабль вице-адмирала с февраля 1910 г. (столкновение с барком «JIox-Трул» 14 июля 1910 г., получил незначительные повреждения). В мае 1912 г. в составе 2-й дивизии 1-го флота. С мая 1912 г. в III линейной эскадре, временно переведён на Средиземное море, первый большой ремонт прошёл в 1913 г. В августе 1914 г. состоял в III линейной эскадре Гранд-Флита (в январе 1915 г. выскочил на мель у Инчкейта, через два дня снят, получил серьёзные повреждения). 9 ноября 1918 г. торпедирован у мыса Трафальгар UB-50, понёс потери в экипаже; продержался наплаву 3,5 часа, после чего пошёл на дно.

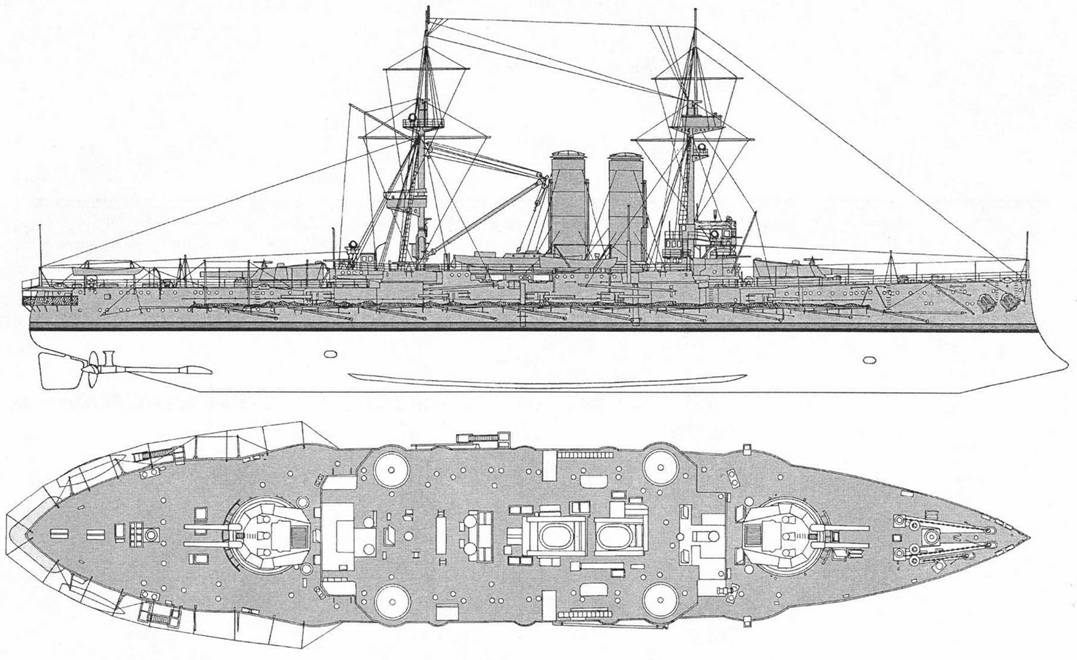

«Кинг Эдуард VII». Внешний вид корабля на момент вступления в строй (1905)

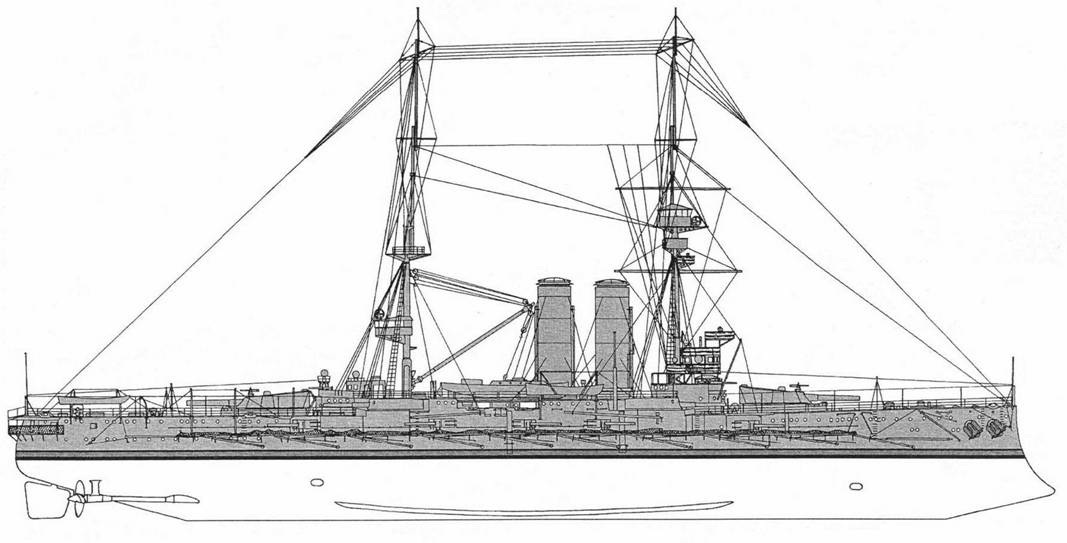

«Африка». Внешний вид корабля по состоянию на 1909 г.

Построен компанией «Фэйрфилд» в период с июня 1902 по март 1905 г. и для достройки переведён в Девонпорт. 9 апреля 1905 г. включён в состав Атлантического флота. С мая 1907 г. во Флоте канала, в 1908 г. временно состоял флагманским кораблём контр-адмирала (столкнулся с «Албемарлем» 11 февраля 1907 г. у Лагоса и получил значительные повреждения корпуса). Сел на мель у входа в Ламлэш 23 августа 1907 г. В апреле 1909 г. переведён во 2-ю дивизию Флота Метрополии. С июня 1911 г. в 3-й дивизии Флота Метрополии в Норе. С мая 1913 г. в III линейной эскадре 1-го флота. Временно переводился в состав Средиземноморского флота; ремонт не проходил до 1912 г., хотя до этого момента вставал в док восемь раз. С началом войны состоял в III линейной эскадре, в период декабря 1914 – февраля 1915 г. прошёл ремонт. Следующий большой ремонт прошёл в 1918 г. (сняты 6" орудия, установлены були, система центральной наводки и трёхногая мачта). Служил в качестве мореходного артиллерийского корабля в Инвергордоне в 1919-1921 гг. Продан на слом в 1921 г., разобран в Германии.

Построен компанией «Виккерс» в период с мая 1902 по июль 1905 г. Поднял вымпел 5 августа 1905 г. и включён в состав Атлантического флота (сел на мель в августе 1906 г. в Чалон-бэй, в заливе Святого Лаврентия; ремонт на Бермудах в сентябре 1906 – январе 1907 г., затем в Чатеме в феврале-июне 1907 г.). С апреля 1909 г. в составе 2-й дивизии Флота Метрополии. С мая 1912 г. во II линейной эскадре 1-го флота, с октября 1913 г. в III линейной эскадре. Временно переводился на Средиземное море. В августе 1914 г. состоял в III линейной эскадре Гранд-Флита; временно в августе-сентябре 1915 г. флагманский корабль вице-адмирала, затем поставлен на ремонт в Девонпорте. В мае 1916 г. получил две торпеды с подводной лодки. В 1917-1918 гг. корабль-база в Суине для обеспечения операций на Зеебрюгге. Продан на слом в мае 1921 г.

Построен в Девонпорте в период с января 1904 по январь 1907 г. Поднял вымпел 2 января и зачислен в состав Атлантического флота. Тогда же в феврале 1907 г. переведён в состав Флота канала флагманским кораблём контрадмирала, с января 1909 г. – вице-адмирала. С марта 1909 г. состоял во 2-й длвизии Флота Метрополии флагманским кораблём вице-адмирала (14 июля протаранен «Лох-Трул», только что столкнувшимся с «Британией»), С января 1911 г. флагманский корабль контр-адмирала 2-й дивизии Флота Метрополии, с января 1912 г. в составе Норской дивизии Флота Метрополии с основным экипажем. В мае 1912 г. включён в состав III линейной эскадры флагманским кораблём контр-адмирала, оснащён временной полётной палубой в носу, с которой коммандер Сэмсон 4 мая 1912 г. совершил первый на британском флоте полёт на аэроплане. Временно входил в состав Средиземноморского флота. В начале войны в августе 1914 г. состоял в III линейной эскадре Гранд- Флита. В ноябре 1915 г. придан британскому соединению у Дарданелл в качестве флагманского корабля адмирала Фримантла. С 1919 г. корабль для размещения офицеров в Норе. Продан на слом в 1919 г. Разобран в Германии.

Построен в Клайдбэнке в период октября 1902 г. по июль 1905 г. В июле 1905 г. зачислен в резерв в Портсмуте. 22 августа 1905 г. поднял вымпел и включён в состав Атлантического флота, с февраля 1907 г. во Флоте канала. В апреле 1909 г. переведён во 2-ю дивизию Флота Метрополии. С апреля 1912 г. в подразделении Флота Метрополии в Портсмуте. С мая 1912 г. в III линейной эскадре 1-го флота. С февраля 1913 г. временно состоял в IV линейной эскадре, в июле 1913 г. снова в III эскадре; до 1913 г. не проходил больших ремонтов, не считая ежегодных мелких. С августа 1914 г. числился в III линейной эскадре Гранд-Флита. В мае 1916 г. после германского рейда на Лоустофт переведён со всей III эскадрой на Темзу. Продан на слом в 1921 г.

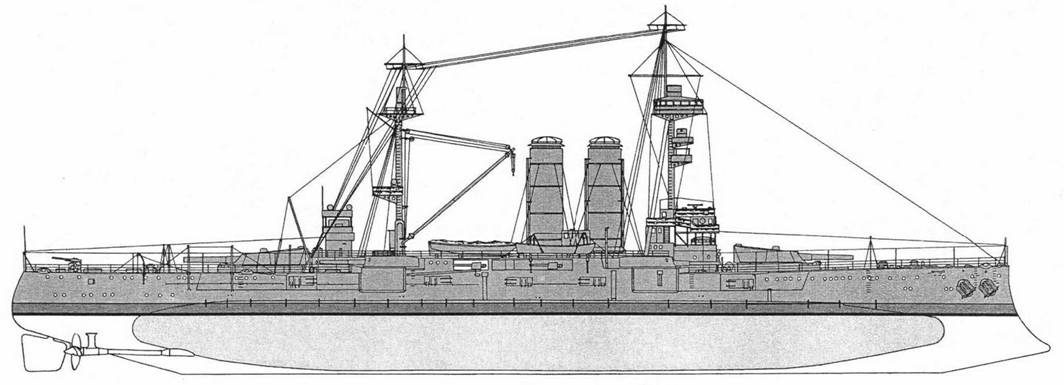

«Коммонуэлт». Внешний вид корабля по состоянию на 1918 г.

Построен в Девонпорте в период с марта 1902 по февраль 1905 г. В феврале 1905 г. поднял вымпел и зачислен флагманским кораблём в Атлантический флот. В 1906-1907 гг. прошёл ремонт и переоборудование. С марта 1907 г. состоял флагманским кораблём Флота канала. С марта 1909 г. флагманский корабль вице-адмирала 2-й дивизии Флота Метрополии, сменён «Геркулесом»

II июня. С декабря 1909 по февраль 1910 г. прошёл ремонт в Портсмуте. С августа 1911 г. в Норском подразделении Флота Метрополии с основным экипажем; флагманский корабль вице-адмирала 3-й и 2-й дивизий. С мая 1912 г. временно на Средиземноморье, флагманский корабль вице-адмирала III линейной эскадры. С началом войны состоял флагманским кораблём III линейной эскадры (вице-адмирал Брэдфорд). Флаг перенесён на «Доминион», когда «Кинг Эдуард VII» уходил в Девонпорт на замену треснувших орудий, вновь флагманский корабль с 2 сентября. 6 января 1916 г. в 7 ч утра подорвался на мине в обширном поле у мыса Рэт, поставленном германским заградителем «Мёве», через которое его мателот «Африка» проследовал, однако, без помех. Оба котельных отделения были затоплены, корабль накренился на правый борт; море становилось бурным, а ветер крепчал. Попытки буксировки угольщиком «Мелита» и лидером эсминцев «Кемпенфелт» успехом не увенчались. Эсминцы сняли весь экипаж, линкор перевернулся и в 8 ч пополудни пошёл ко дну. На спуске этого корабля, проходившем в присутствии короля Эдуарда VII, его величество поставил условием, чтобы корабль его имени всегда состоял флагманским. Так всегда и продолжалось, однако как только линкор впервые был низведён до положения рядового корабля, произошло его столкновение с миной.
