Эта серия интересна тем, что «дунканы» стали первыми линейными кораблями, преодолевшими 19-узловую отметку, впервые не имели вентиляционных раструбов и стали последними, изначально окрашенными в чёрно-белый цвет. Первые четыре корабля были построены по Дополнительной программе 1898 г., а финансирование постройки было отнесено на бюджет следующего года. Стоимость каждого составляла около 1 093 000 фунт, стерлингов. Достройка всей серии не раз приостанавливалась в связи с забастовками, объявляемыми профсоюзами машиностроителей, так что на каждый из кораблей ушло по четыре года, а на «Корнуолис» целых пять.

Место постройки Заложен Спущен на воду Введён в строй

«Дункан» «Тэмз Айрон Уоркс» 10 июля 1899 21 марта 1901 октябрь 1903

«Корнуолис» «Тэмз Айрон Уоркс» 19 июля 1899 13 июля 1901 октябрь 1904

«Эксмут» «Лэрдз» 10 августа 1899 31 августа 1901 май 1903

«Рассел» «Палмерс» 11 марта 1899 19 февраля 1901 май 1904

«Албемарл» Чатем 8 января 1900 5 марта 1901 ноябрь 1903

«Монтегю» Девонпорт 23 ноября 1899 5 марта 1901 ноябрь 1903

Размерения,м 123,4 (131,7 полная) х 23,0 х 7,68/8,02

Водоизмещение, т

«Дункан»: в нормальном грузу – 13640, в полном грузу – 15100

«Корнуолис»: в нормальном грузу – 13745, в полном грузу – 15200

«Эксмут»: в нормальном грузу – 13500, в полном грузу – 15120

«Рассел»: в нормальном грузу – 13270, в полном грузу – 14900

«Албемарл»: в нормальном грузу – 13440, в полном грузу – 14930

«Монтегю»: в нормальном грузу – 13420, в полном грузу – 14950

Вооружение 4 12740 (80 выстрелов на орудие); 12 6745 (200 выстрелов на орудие); 10 76-мм (12-фунтовых, 300 выстрелов на орудие); 2 76-мм (десантных); 6 47-мм (3-фунтовых, 500 выстрелов на орудие); 4 457-мм подводных торпедных аппарата (18 запасных торпед); 5 356-мм торпед для паровых катеров.

Броня,мм пояс в середине 178-76 (броня крупповская цементированная и нецементированная), в носу 76, в корме 38, траверз в корме 280-178, барбеты 280-102, башни 254-203, подачные трубы 51, казематы 152-51, палубы 51-25, боевые рубки 305-76 (вес брони 3655 т)

Механизмы Машины и котлы: для первых четырёх механизмы изготовлены подрядчиком, «Албемарл» – «Тэмз Айрон Уоркс»; «Монтегю» – «Лэрдз», два комплекта четырёхцилиндровых инвертных тройного расширения, мощность 18000 л.с., скорость хода 19 уз, 24 котла Бельвиля с экномайзерами, давление 21 атм. площадь колосниковых решёток 126,5 м² поверхность нагрева 3980 м² диаметр цилиндров (мм): два по 851, два по 1384 и четыре по 1600 ход поршня 1219 мм, 120 об/мин.

Запас топлива,т 900/2240

Экипаж,чел. 720

Как уже упоминалось, характеристики проекта «Дункана» определялись исходя из необходимости противодействия группе русских быстроходных линкоров, из которых «Пересвет» и «Ослябя» были спущены в 1898 г., в 1900-м за ними последовала «Победа». Реально они относились к линкорам 2-го класса, поскольку несли 10" орудия и только 11 пушек калибра 6" при умеренной защите, а на продолжительном ходу их скорость не поднималась выше 16 узлов. Поэтому шесть «дунканов» имели над «пересветами» подавляющее преимущество – и в части вооружения, и защиты, и скорости хода.

Для достижения 19 узлов на 8-часовой пробе корпус сделали на 1,5 м длиннее и на 0,15 м шире, чем у «Формидэбла», в то время как осадка была уменьшена на 8 см – это позволило уложиться в 14000 т, или на 1000 т меньше, чем у прототипа. Состав вооружения был тот же самый, однако бронирования коснулись значительные изменения: его общий вес уменьшился на 675 т. Поддержание баланса основных качеств было достигнуто главным образом внедрением новейших достижений в судовом машиностроении и броневом деле, но необходимо отметить, что эта экономия не пошла на улучшение боевых качеств, как в случае с «Формидэблом», а была использована для экономии веса. 19-узловый «Формидэбл» потребовал бы существенного прироста водоизмещения, поэтому с учётом общественного мнения, перспектива недовольства которого новыми утяжелёнными кораблями выглядела весьма осязаемой, выбрали корабль несколько меньший – или по крайней мере почти такой же по размерам – что, соответственно, не могло не повлиять на решение Совета в отношении его тоннажа.(7*)

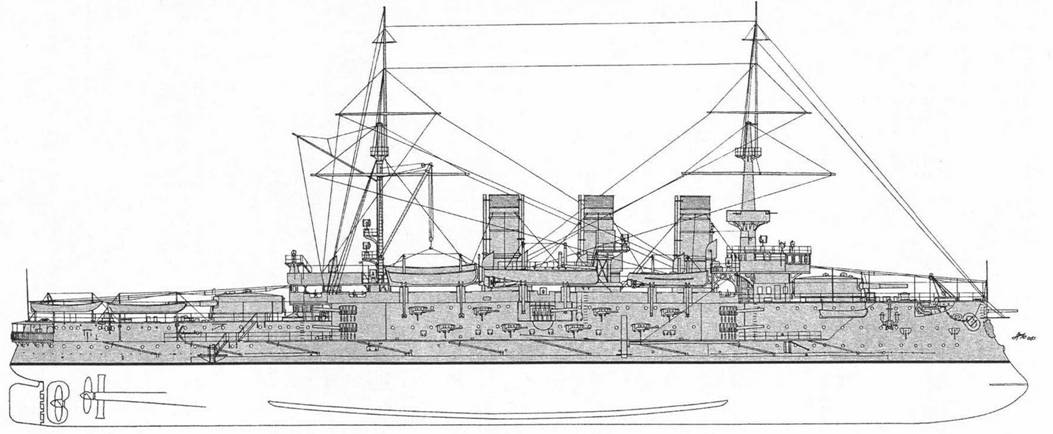

«Победа». Внешний вид корабля

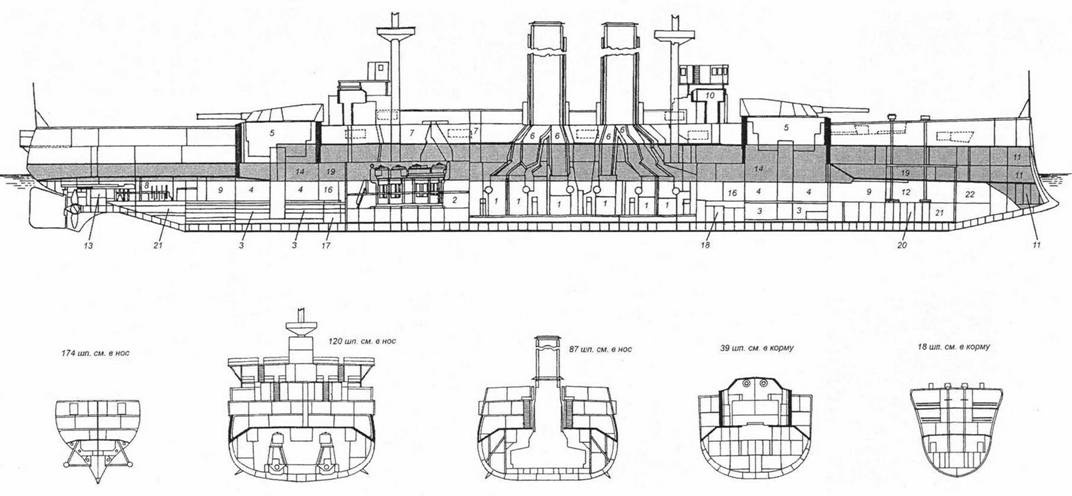

«Дункан». Общее расположение (1903):

1 – котлы; 2 – машинные отделения; 3 – бомбовые погреба; 4 – крюйт-камеры; 5 – барбеты 12" орудий; 6 – дымоходы; 7 – вентиляционные шахты машинных отделений; 8 – отсек рулевых приводов; 9 – отсек торпедных аппаратов; 10 – боевая рубка; 11 – форпик; 12 – шпилевое отделение; 13 – дифферентная цистерна; 14 – отсек приводов 12" установки; 15 – коридор подачи боезапаса: 16 – погреба 76-мм выстрелов; 17 – погреба выстрелов мелкой артиллерии; 18 – погреба 6" орудий; 19 – канатный ящик; 20 – погреб сухой провизии; 21 – балластный отсек: 22 – боцманская кладовая.

На корпус по проекту отводилось 5400 т – на 250 т меньше, чем у «Форми- дэбла», а на всемерную экономию веса в ходе строительства обращали самое пристальное внимание. Результатом стало весьма существенное снижение веса корпуса по сравнению с расчётным, итог представляется интересным, поскольку опыт «дунканов» в этой части оказал прямое влияние на дальнейшую практику.

Вес корпуса, т Экономия, т

«Дункан» «Тэмз Айрон Уоркс» 4870 530

«Корнуолис» «Тэмз Айрон Уоркс» 5020 380

«Эксмут» «Лэрдз» 5030 370

«Рассел» «Палмерс» 5182 218

«Албемарл» Чатем 5271 129

«Монтегю» Девонпорт 5345 55

Четыре 12" орудия были установлены в барбетах диаметром 11125 мм, что было на фут (305 мм) меньше, чем на «лондонах». Выше поясного бронирования толщина плит барбетов составляла 280 мм (254 мм в тыльной части), или меньше, чем прежде, на целый дюйм, а за поясной бронёй она равнялась 178 мм (102 мм тыл) против прежних 305 и 152 мм. В качестве меры против высоко расположенных весов для увеличения остойчивости высота кормовой пары 12" орудий была уменьшена на 0,38 м – до 6,63 м над уровнем ватерлинии, так что верхняя палуба плавно понижалась от носа к корме.

Вспомогательная артиллерия имела такую же, как прежде, защиту в 152 мм, а 76-мм орудия в надстройке на верхней палубе вели огонь поверх низкого бруствера, как на «куинах», а не через порты, как на «канопусах» и «формидэблах».

В 1917 г. с верхней палубы «Албемарла» демонтировали 76-мм пушки и перенесли на их место четыре 6" орудия со средней палубы, защиту последних теперь составляли только противоосколочные щиты. Несмотря на обширный опыт и многолетнюю, искреннюю, но безуспешную критику, понадобилось целых 16 лет для осознания порочности расположения орудий вспомогательной батареи под верхней палубой и исправления этого недостатка, так что самое слабое место проектов Уайта было исправлено на его кораблях, когда они уже безнадёжно устарели.

После того, как в строительстве линкоров серии «Дункан» последовала отсрочка, разработанную для них систему бронирования внедрили на «лондонах» (эта система уже описывалась выше). Но на кораблях меньшего размера с долей брони в составе нагрузки равной 3655 т против прежних 4330 т пришлось пойти на существенное понижение толщины броневых плит, которое в среднем составляло 1-2 дюйма (25-50 мм). Главный пояс по ватерлинии толщиной 229 мм простирался на длину 72,5 м и имел в высоту 4,57 м, из которых 1,37 м находились ниже ватерлинии. К носу он продолжался плитами толщиной 127, затем 102 и, наконец, 76 мм; в корме толщина защиты по ватерлинии равнялась 38 мм. Как и в проекте «Лондона», это бронирование заменило собой носовой траверз, а толщина кормового уменьшилась на 51 мм. Помимо этого, толщина броневой палубы в корме также уменьшилась на 12 мм. Горизонтальная защита в целом воспроизводила «Лондон».

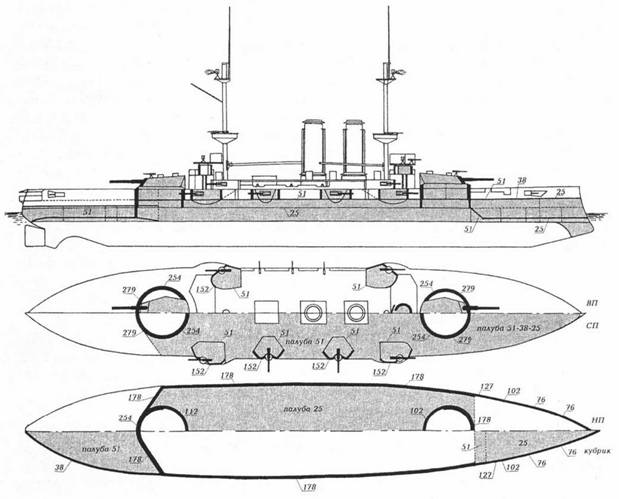

«Дункан». Схема распределения броневой защиты

Именно на этих кораблях ослабление бронирования в пользу достижения большей скорости хода впервые привело к резкой критике проектов Уайта. На «дунканах», при толщине средней палубы в 51 мм, нижняя палуба уменьшилась до 25 мм (на «маджестиках» она имела толщину 76-102 мм), причём обе палубы теперь выполнялись из мягкой стали.

Пояс «Маджестика» из 229-мм гарвеевской брони пробивался снарядом тогдашнего 240-мм орудия с дистанции 2700 м. Окончательная защита жизненных частей позади него дополнялась броневой палубой и слоем угля. Хотя 178 мм круп- повской брони считались равными 229 мм гарвеевкой, 25-мм палуба«Дункана» не могла считаться дополнением такого же уровня для пояса, который мог успешно противостоять снарядам лишь 160-мм калибра: из всего этого следовало, что «дунканы» не соответствовали статусу линкора 1-го класса. Их критики отмечали также, что палуба в 25 мм при ширине её около 23 м требовала такого же расхода веса, как и 127-мм вертикальная броня, которая стала бы практически совершенной защитой для машин, котлов, и вообще всей ватерлинии. Поэтому в целом лучше было следовать защите «Маджестика», отказавшись от бронированной средней палубы, что дало бы в итоге корабли, устойчивые в сражении. Французы всё ещё придерживались полного, хотя и узкого (2 м), пояса по ватерлинии с ячеистым слоем позади него: 11-тысячетонные линкоры серии«Голуа» – современники тогдашних британских «дунканов» – имели толщину пояса в середине равную 400 мм (250 мм в оконечностях) из плит гарвей-никелевой стали.

Теперь же, хотя гаубичное вооружение на французских кораблях (из-за опасения которого и была применена бронированная средняя палуба на «канопусах») так и не появилось, в Совете возобладала даже более радикальная точка зрения относительно перспективы поражения корабля через горизонтальные прикрытия на качке, даже при ведении практически настильного огня с общепринятых тогда боевых дистанций. Как отмечал Уайт в одном из его высказываний в защиту бронированной средней палубы, в случае «Дункана» полная площадь палубы равнялась 2024 м² и на качке при отклонении от вертикали в 10° высота вертикальной проекции палубы на 1 м (или почти 40%) будет превосходить высоту вертикальной проекции бортового бронирования при ровной посадке корабля.(8*) И отсутствие надлежащей защиты палуб может стать причиной получения очень серьёзных повреждений, поскольку при разрыве на ней тяжёлых снарядов с мощным разрывным зарядом крупные обломки палубы и её подкреплений будут отражены вниз. Таким образом, являлась необходимость, во-первых, придать защитной палубе, перекрывающей пояс по его верхней кромке, надлежащую прочность и, во-вторых, дополнить эту палубу ещё одной защитной палубой, загибавшейся краями к нижней кромке пояса; назначением её было задержание всех осколков и обломков, образовавшихся при разрыве снарядов на верхней защитной палубе.

Подобную отражательную палубу впервые применили во французском флоте, однако на многих кораблях она отстояла от верхней защитной палубы слишком близко или же была так жёстко перевязана с ней, что поражение верхней палубы практически неминуемо отражалось и на нижней. Теперь на британских линкорах на горизонтальную защиту уходило более четверти всего отпущенного на их бронирование веса, в то время как за рубежом эта пропорция оставалась существенно меньшей – фундаментальная разница в подходах, которую совершенно невозможно усмотреть из простого сравнения табличных данных. В Англии за непреложный факт принимался постулат о необходимости расположения более мощной из двух броневых палуб поверх бортовой защиты. Фугасные снаряды основного боезапаса с большим содержанием разрывного заряда должны были очевидно разрываться при попадании в верхнюю из броневых палуб; нижнюю же броневую палубу следовало располагать настолько более глубоко, чтобы риск её серьёзного повреждения осколками снаряда и обломками верхней палубы сводился к минимуму. Помимо этого, в связи с отказом от носового траверза, верхняя палуба приобретала большую важность и как элемент защиты основания орудийной установки вместе с погребами боезапаса, а так же машин и котлов, особенно при бое на носовых курсовых углах, когда большая протяжённость палубы резко увеличивала её размеры как цели при том, что медленное боковое смещение корабля существенно повышало риск попадания.

«Дункан»

«Галуа»

Критики верхней бронированной палубы «Дункана» отмечали, что совершенно невозможно понять, что именно она призвана защищать. Защиту помещений на нижней броневой палубе от осколков снарядов, разорвавшихся в надстройке, нельзя считать существенным фактором, поскольку во время боя в этих помещениях не было людей; а само бронирование палубы, вызывая разрыв попадающих в неё снарядов, направляло их осколки вверх, поражая батарею 76-мм орудий, которая находилась бы под намного лучшей защитой при бронировании по типу «Маджестика».

Ограничив проектное водоизмещение 14000 т, оснастив корабль первоклассным вооружением и обеспечив ему прибавку в скорости на целый узел при увеличенном запасе топлива, Уайт заведомо шёл на компромисс с части бронирования. Но несмотря на то, что ценность принятой на «Дункане» системы защиты так и не была проверена в бою, о значении их пояса по ватерлинии в 178 мм можно судить из опыта японского «Микасы» в бою 1 августа 1904 г. Его пояс подобной же толщины был пробит под носовым барбетом с дистанции 12000 м 12" снарядом, который затем ударил в скос броневой палубы и срикошетил вверх, где вертелся ещё некоторое время, сокрушая всё вокруг. С другой стороны, попаданий в палубы в ходе этого сражения было немного и больших повреждений они не причинили. Исключением является ситуация, в которую попали запертые в Порт-Артуре русские корабли – при навесном обстреле с суши бронебойными снарядами последние порой пронизывали корабли навылет, пробивая днища.

Для устойчивого поддержания запланированной 18-узловой скорости хода мощность машин была увеличена до 13000 л.с. (с 24 против прежних 20 котлов Бельвиля), а для развития хода в 19 уз на 8-часовом испытании – до 18000 л.с. при естественной тяге. Лучшего результата добился «Корнуолис» с 19,56 уз. Оба построенных на казённых верфях линкора («Албемарл» и «Монтегю») чуть-чуть не дотянули до расчётных 19 уз. Когда вся шестёрка вместе с приданными «Свифтшуром» и «Трайэмфом» составила ударную силу Флота канала, оба «бывших чилийца» обычно скорее набирали ход, но когда дело доходило до продолжительного пробега полным ходом, «дунканы» выходили вперёд. «Албемарл» снискал репутацию самого лучшего ходока среди всех шести одноклассников. В годы службы эти броненосцы считались хорошими мореходными кораблями, способными уверенно идти полным ходом в любую походу и надёжными с точки зрения их машин.(9*)

От «канопусов» и «формидэблов» их легко было отличить по трубам одинакового диаметра и более крупных; помимо этого, 76-мм пушки размещались в открытой батарее, отчего сами корабли смотрелись ниже в средней части. «Албемарл» и «Монтегю» получили бесштоковые якоря, в остальном вся шестёрка была практически идентичной. После установки приборов контроля дистанции «Корнуолис» и «Албемарл» оборудовали квадратными в плане фор-марсами, в то время как остальные четыре корабля сохранили прежние овальной формы.

Вступил в строй в Чатеме в ноябре 1903 г. и отправлен на Средиземное море. Служил в качестве флагманского корабля до января 1905 г., после чего был переведён во Флот канала. В феврале 1907 г. стал флагманским кораблём контр-адмирала Атлантического флота (столкновение с «Коммонуэлт» 11 февраля 1907 г., незначительные повреждения). Флагманский корабль контрадмирала в Гибралтаре в январе-мае 1909 г. В феврале 1910 г. получил уменьшенный экипаж и включён в состав 3-й дивизии Флота Метрополии в Норе, впоследствии переведён в Портсмут, где состоял флагманским кораблём контрадмирала с июня по октябрь 1910 г. Прошёл продолжительный ремонт в январе-декабре 1912 г., после которого включён в состав 4-й линейной эскадры Флота Метрополии. В мае 1913 г. убыл в Портсмут в качестве артиллерийского тендера, получив назначение в VI линейную эскадру. С началом войны в августе 1914 г. включён в состав Гранд-Флита и был задействован в патрулировании в Северном море. В феврале 1915 г. в составе Гранд-Флита в VI линейной эскадре, затем в III (в обоих случаях состоявших из линкоров серии «Дункан»), 11 ноября 1915 г., тяжело гружёный боезапасом, попал в сильный шторм в заливе Пентланд-Фирт. Одной из волн, прокатившейся по кораблю и немного не доставшей до фор-марса, была совершенно разбита штурманская рубка и смыт за борт мостик. В декабре корабль присоединился к флоту в Скапа-Флоу и впоследствии ушёл в Архангельск для действий в качестве ледокола и корабля береговой охраны. В 1917 г. батарея на средней палубе была раскассирована, четыре 6" орудия из неё перенесли палубой выше, где установили в средней надстройке с защитой из лёгких щитов. Оставался в Девонпорте в резерве. Продан в 1920 г.

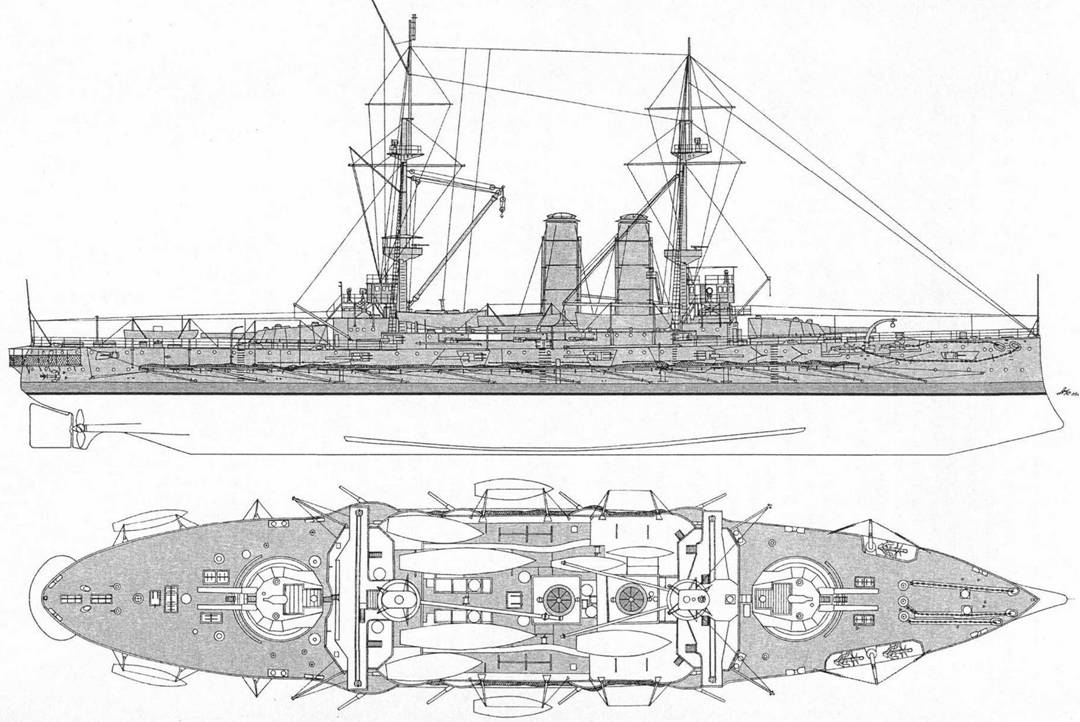

«Дункан». Внешний вид корабля по состоянию на 1903 г.

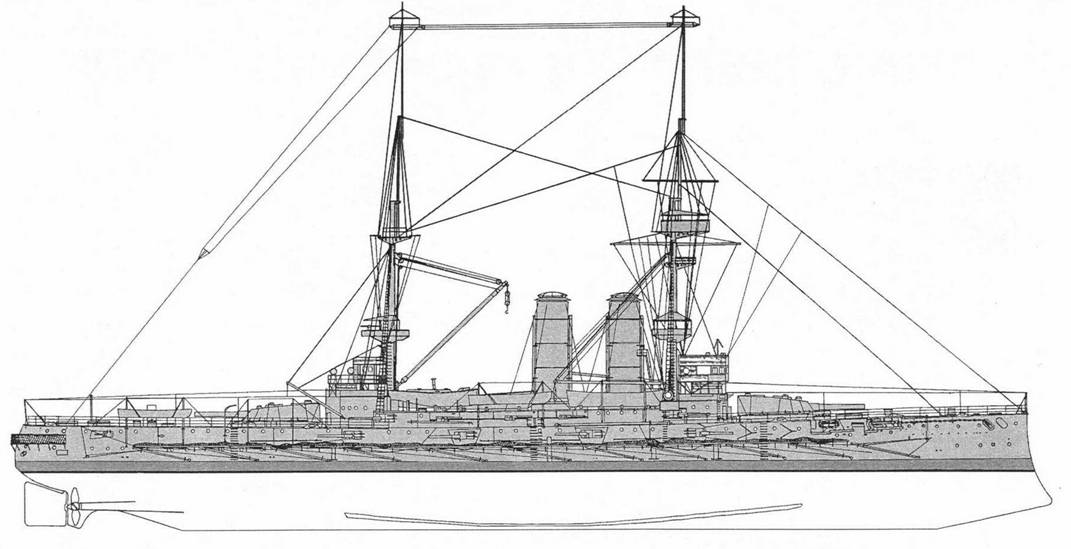

«Корнуолис». Внешний вид корабля по состоянию на 1915 г. (в период проведения Дарданелльской операции)

Вступил в строй в Чатеме в феврале 1904 г. и отправлен для прохождения службы на Средиземное море (столкновение с греческим барком «Ангелика» 17 сентября 1904 г., вины линкора не усмотрено), где оставался до января 1905 г., после чего переведён в состав Флота канала. Система контроля огня начата установкой в 1905-1906 гг. и закончена в 1907 г. В феврале 1907 г. включён в состав Атлантического флота. В январе-мае 1908 г. прошёл ремонт в Гибралтаре, в августе 1910 г. присоединён к Средиземноморскому флоту, в составе которого находился до июня 1912 г.; затем вернулся в отечественные воды и включён в состав IV линейной эскадры Флота Метрополии. С началом войны состоял в VI линейной эскадре. В январе 1915 г. перешёл на Средиземное море и стал кораблём, давшим первый залп по укреплениям Дарданелл в «пристрелочной» бомбардировке 18 февраля 1915 г. Принимал активное участие во всех последующих операциях вплоть до эвакуации из залива Сувла, замыкая уходящий флот. Всего за этот период выпустил 500 12" и 6000 6" снарядов. Торпедирован и потоплен 9 января 1917 г. в Средиземном море подводной лодкой U-32, но, получив три торпеды, оставался наплаву до тех пор, пока весь экипаж (кроме 15 человек, погибших при взрывах) не был снят.

Поднял вымпел в Чатеме 3 октября 1903 г. и отправлен на Средиземное море, где прослужил до января 1905 г., после чего переведён в состав Флота канала. Система контроля огня начата установкой в 1905-1906 гг., протаранен «Альбионом» в Лервике 26 сентября 1905 г., ремонт занял 22 дня. Выскочил на мель у острова Лунди в июле 1906 г., помогая сойти с мели «Монтегю», ремонт занял 72 дня. С февраля 1907 г. в составе Атлантического флота; в ноябре 1907 – феврале 1908 г. ремонт в Гибралтаре. В ноябре 1908 г. переведён в состав Средиземноморского флота, в 1909 г. прошёл ремонт на Мальте. Флагманский корабль контр-адмирала Средиземноморского флота с августа 1910 по июнь 1912 г. В июне 1912 г. вернулся в отечественные воды и включён в состав IV линейной эскадры 1-го флота, в которой состоял до мая 1913 г., когда стал артиллерийским тендером в Портсмуте, приданным 2-му флоту. В августе 1914 г. включён в состав VI линейной эскадры 2-го флота, патрулировал в Северном море. В ноябре присоединился к «Эдуардам» (III линейная эскадра) и перешёл в Портленд, затем в Дувр. В 1915 г. включён в состав Средиземноморского флота, но в период проведения Дарданелльской операции принял в ней незначительное участие. Вернулся домой в 1917 г. и был выведен в резерв. Продан на слом в 1920 г.

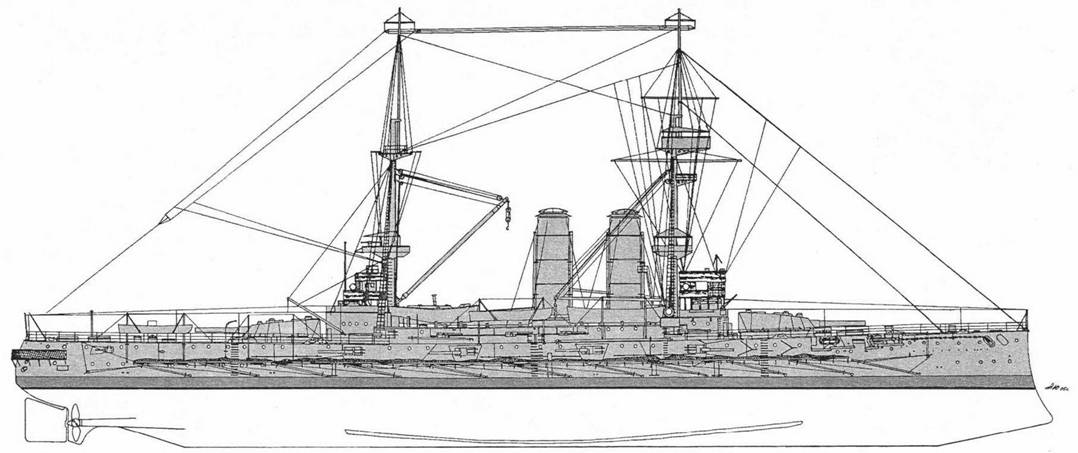

«Рассел». Внешний вид корабля по состоянию на 1912 г.

Вступил в строй в Чатеме в июне 1903 г. и отправлен на Средиземное морс. Вернулся домой в мае 1904 г. и стал флагманским кораблём Флота Метрополии (впоследствии Флота канала). В апреле 1907 г. экипаж уменьшен до основного, а линкор назначен флагманским кораблём Атлантического флота. Ремонт в Портсмуте 1907-1908 гг., затем с ноября 1908 г. флагманский корабль Средиземноморского флота. Ремонт на Мальте в 1908-1909 г. В июле 1912 г. переведён флагманским кораблём вице-адмирала в IV линейную эскадру Флота Метрополии. Прослужил в этом качестве восемь лет, затем в июле 1913 г. стал рядовым кораблём и переведён в разряд учебно-артиллерийского корабля 2-го фтюта в Девонпорте. С началом войны составил, вместе с «Албемарлем» и «Расселом» часть VI линейной эскадры Гранд-Флита. Принимал участие в патрулировании Северного моря, будучи приданным III линейной эскадры (состоявшую из «Эдуардов» и «дунканов»), В ноябре получил назначение в Портленд и вместе с «Агамемноном» и «Лордом Нельсоном», а также семью «формидэблами» образовал Флот канала. Участвовал в бомбардировке Зееб- рюгге 21 ноября. В мае 1915 г. вместе с «Венерэблом» сменил «Куин Элизабет» у Дарданелл, как имевший опыт действий против берега по итогам бомбардировок бельгийского побережья. В бою у Хелеса 4 июня вместе со «Свифтшуром» и «Тэлботом» поддерживал атаку, которая могла привести к захвату Аки-баба. Флагманский корабль адмирала Николсона в Чефало, где он стоял на якоре, опутанный множеством тяжёлых противоторпедных сетей и -закрытый пароходами-угольщиками после отвода остальных линкоров, окончивших бомбардировку. Возвратился в Англию в 1917 г. и был выведен в резерв. Продан на слом в 1920 г.

Введён в строй в Чатеме в феврале 1903 г. и отправлен в Средиземноморье, вернулся в апреле 1904 г. и был зачислен в состав Флота Метрополии, переименованного в апреле 1906 г. во Флот канала. Переведён в Атлантический флот в феврале 1907 г. (столкновение с «Венус» у Квебека 16 июля 1908 г., получил незначительные повреждения). С июля 1909 г. вновь в составе Средиземноморского флота, ремонт на Мальте в августе-декабре 1909 г. и затем вновь в июне-сентябре 1911 г. В августе 1912 г. вернулся в метрополию и был включён в состав 1-го флота, в сентябре 1913 г. переведён во 2-й флот в Норе. С началом войны в составе Гранд-Флита, флагманский корабль VI линейной эскадры. Участвовал в патрулировании в Северном море совместно с III линейной эскадрой. В ноябре 1914 г. присоединён к Флоту канала в Портленде. Участвовал в обстреле бельгийского побережья. Переведён на Средиземное море; в ноябре 1915 г., совместно с «Хибернией», был отослан в качестве подкрепления на Мудрое только за тем, чтобы принять участие в деле 7 января 1916 г. и прикрыть эвакуацию. Подорвался на мине у Мальт* 1916 г. и затонул, унеся с собой 126 человек.

Вступил в строй в Девонпорте в октябре 1903 г. и проходил службу в составе Средиземноморского флота до января 1905 г., когда был переведён в состав Флота канала. Выскочил в тумане на скалы к острова Ланди 30 мая 1906 г., где и был брошен [на спасательную операцию израсходовали более 85 тыс. фунтов стерлингов, но снять корабль так и не удалось; впоследствии его остов прямо на камнях был продан Адмиралтейством на слом за 4250 фунтов. – Ред.]

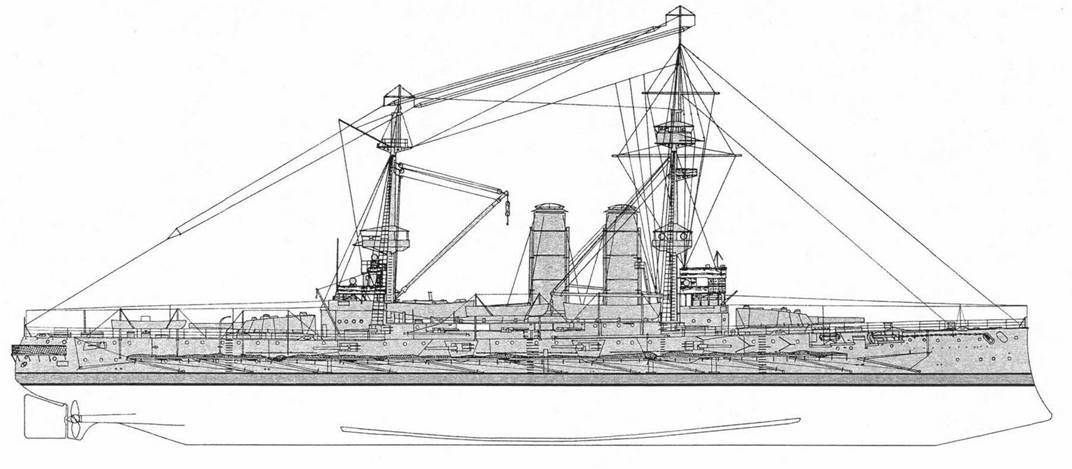

«Эксмут». Внешний вид корабля по состоянию на 1915 г.
