Пока строились корабли серии «Кинг Эдуард VII», Совет занимался тщательным рассмотрением характеристик следующего линкора. Было разработано огромное количество альтернативных вариантов, отличавшихся друг от друга по составу и количеству артиллерии, броневой защите, скорости хода. Одновременно с этим новый инспектор, сэр Уильям Мэй, провёл всестороннее исследование соотношения между огневой мощью и бронированием линкоров различных классов, закончившееся составлением диаграмм и графиков, из которых следовало, что:

1) требуется распространить броневую защиту на гораздо большую площадь, одновременно увеличив её толщину;

2) в морском бою ценность вспомогательной артиллерии крайне невелика, поскольку вся она неминуемо будет сметена огнём тяжёлых орудий ещё до сближения на дистанцию её эффективного огня.

Из всего этого следовал вывод – вооружение линкора будущего должно состоять только из тяжёлых орудий, способных пробивать толстую броню, и скорострельных мелкокалиберных пушек для отпора миноносцам.

Выше уже упоминалось о кардинально усовершенствованном проекте, представленном в Совет в 1903 г. – в следующем году он лёг в основу «Лорда Нельсона» – который, это следует прямо подчеркнуть, был составлен именно с учётом требований новой концепции. Всё это время остальные морские державы занимались модификацией артиллерийской схемы «Кинга Эдуарда VII», впрочем, без особого успеха, так что новая британская разработка не имела принципиальных конкурентов. Уотте начинал работу над детализацией проекта в совершенно новых условиях, нежели те, что существовали в эпоху Уайта. Теперь инициатива перешла в руки Совета. Отныне новые корабли должны были не просто чуть-чуть превосходить своих заграничных оппонентов, но иметь над ними подавляющее превосходство уже на стадии чертёжной доски. Идея «Дредноута» висела в воздухе. Ещё до того, как был утверждён окончательный проект «Лорда Нельсона», Нарбет представил очередной альтернативный эскиз, в котором идеи Мэя были воплощены в их крайней форме – корабль имел вооружение из 12 12" орудий. Однако в тот момент Совет ещё не был готов на такую радикальную замену успевших стать привычными орудий в 9,2".(14*)

(2 единицы, бюджет 1904-1905 гг.)

Строитель Заложен Спущен на воду Введён в строй Стоимость, ф. ст.*

«Лорд Нельсон» «Палмерс» 18 мая 1905 4 сентября 1906 октябрь 1908 1 540 939

«Агамемнон» «Бирдмор» 15 мая 1905 23 июня 1906 июнь 1908 1 541 947

* орудия для каждого по 400 ф. ст.

Размерения, м 125,0 (135,2 полная) х 24,2 х 7,69/8,23

Водоизмещение,т проектное – 16500 «Лорд Нельсон»: в грузу – 16090, в полном грузу – 17820 «Агамемнон»: в грузу – 15925, в полном грузу – 17683

Вооружение 4 12745 (80 выстрелов на орудие) 10 9,2750 (100 выстрелов на орудие) 24 76-мм (12-фунтовых, 230 выстрелов на орудие), 8 десантных орудий, 5 457-мм подводных торпедных аппаратов (23 запасных торпеды), 6 356-мм торпед для штатных катеров.

Броня, мм Пояс 305 (в середине) – 102 (в оконечностях), траверз в корме 203, верхний пояс 203, барбеты 305-76, башни 305 (12" орудий), 178 (9,2" орудий), гласис 152, палубы: средняя 38 (в носу), нижняя 102-25, кубрик 76-25, боевая рубка 305, колодец связи 152. (полный вес брони 4200 т, без вращающейся брони башен)

МеханизмыДва комплекта вертикальных тройного расширения (поставка компаний «Палмерс» и «Хоуторн-Лэсли») Мощность 16750 л.с., 125 об/мин., скорость хода 18 уз Котлы: 15 системы Ярроу («Агамемнон») и Баб кок/У илкокс («Лорд Нельсон»); давление 19,34 атм.

Запас топлива, т 900 -2171 уголь, 1090 нефть

Дальность, миль 9181 10-узловым ходом

Экипаж, чел. 800-817

КонструкторДж. Нарбет

«Лорд Нельсон» и «Агамемнон» стали последними британскими линейными кораблями со смешанным главным калибром, первыми без 6" орудий со времён прежнего «Агамемнона» и первыми линкорами с глухими переборками. По первоначальному проекту они вообще не имели никаких мостиков и стали последними британскими линкорами с поршневыми машинами.

Результатом приобретения «Свифтшура» и «Трайэмфа» стало то, что в запрос Парламенту на строительство линкоров по программе 1904 г. было внесено лишь два корабля вместо трёх, как предполагалось ранее.

Все первые проекты тяжёлых кораблей, созданные Уоттсом после утверждения его в должности главного строителя (броненосные крейсера серий «Дюк оф Эдинбург», «Уорриор» и «Минотавр»), несли мощное вооружение из 9,2" орудий, пользовавшихся в то время на флоте особой любовью, и проект нового линкора он изначально создавал под 12 таких пушек (в шести башнях по бортам). Однако инспектор выдвинул условие о возможности постановки линкоров в док №9 Чатема и док №5 Девонпорта – первый лимитировал ширину, а второй длину проекта. Это условие можно расценить не иначе как неудачное и ненужное: неудачное, поскольку оно требовало сокращения длины на 3,3 м по сравнению с «Эдуардами» а ширины – до 24,2 м и ненужное, поскольку к тому времени, когда новые корабли были бы готовы, новые, более просторные, доки уже появились бы на всех казённых верфях. Ограничение по ширине привело к тому, что Совет указал иметь среднюю 9,2" башню одиночной. Уотте очень болезненно отнёсся к перспективе потери двух орудий и после переговоров с Мэем всё-таки отдал распоряжение о завершении проекта с полным числом 9,2" пушек. Однако победила точка зрения Совета – уже после предоставления чертежей на утверждение поступило безапелляционное приказание о переработке проекта под 10 9,2" орудий, как указывалось до этого.

Ещё одним итогом ограничения по ширине стало то, что погреба 9,2" боезапаса не удалось отнести вглубь корпуса и они чередовались с бортовыми угольными ямами. Здесь они подвергались особенной опасности в случае торпедного взрыва или попадания снаряда при крене в 10° – хотя на волне они были необычайно устойчивы и шансы подобного попадания были очень невелики. Однако в период доводки проекта это на некоторое время стало головной болью для его создателей. На самом же деле «Лорд Нельсон» действительно получил попадание ниже ватерлинии во время атаки проливов 7 марта 1915 г., результатом чего стало затопление двух угольных ям.

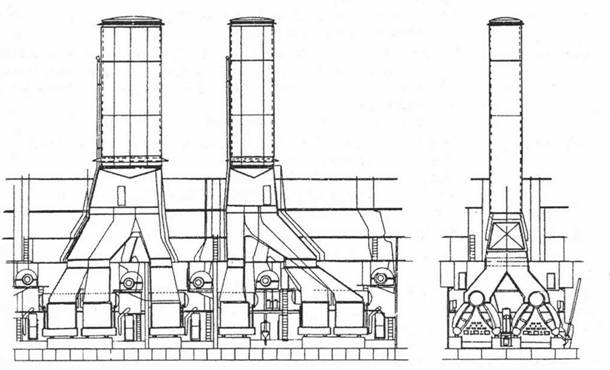

"Лорд Нельсон". Схема котельных отделений

Поскольку при расчётном водоизмещении на 150 т большем, чем у «Кинга Эдуарда VII» длина была на 4,5 м меньше, а ширина на 0,3 м больше, при разработке формы корпуса, необходимой для развития необходимого хода в 18 уз [при заданной мощности на валу] столкнулись с определёнными трудностями. Ответственный исполнитель по проекту решил эту задачу, пойдя на смелый эксперимент. Он сделал борта у мидель-шпангоута строго вертикальными и параллельными контуру входных ворот дока в Чатеме, а днище корпуса – совершенно плоским; это давало поперечное сечение значительной полноты, позволявшей в наибольшей степени увеличить полезную нагрузку корпуса. Исходя из этого ватерлинии постарались максимально заузить в носу и корме, и это увенчалось настолько значительным успехом, что оба «нельсона» не только легко достигли проектной скорости, но и оказались вместе с тем необычайно хорошо управляемыми и устойчивыми кораблями.

Будучи на 360 т тяжелее «Кинга Эдуарда VII» и неся больше брони, доля нагрузки, отпущенная на корпус «Лорда Нельсона», составляла только 5720 т, т. е. на 180 т меньше, чем у предшественника. Однако тщательная экономия веса в процессе постройки дала блестящий итог: водоизмещение готового корабля было 16090 т вместо проектных 16500 т. Сюда входил и запас в 100 т, который не использовали, так что чистая экономия составила 310 т.

Как показал опыт русских «Цесаревича», «Баяна» и «Паллады», корпус нуждается в подразделении глухими переборками. Каждый из получившихся больших отсеков снабжался индивидуальной водоотливной, перепускной и вентиляционной системой, а также лифтами. Такие переборки гарантировали безопасность остальных отсеков при затоплении какого-либо из них, но привносили в службу огромные неудобства, особенно при необходимости перемещения из одного отсека машинной установки в другой – подобные соображения со временем перевесили, и от глухих переборок отказались во время проектирования «Нептуна» четыре года спустя. Интересно, что система охлаждения погребов «нельсонов» впервые была смонтирована ещё в период нахождения кораблей на стапеле.

Для размещения многочисленных 76-мм орудий и прожекторов отводилась просторная навесная палуба. Над ней на рострах покоились все плавсредства, спуск которых на воду производился мачтовыми стрелами. Всё это требовало существенных затрат веса и, принимая во внимание близкое к прямоугольному сечение корпуса, сильно снижало бортовую качку. Эта конструкция получила на флоте настолько высокую оценку, что даже факт увеличения силуэта корабля и, соответственно, его размеров как цели, признавался несущественным.

Несколько высших морских офицеров упорно отстаивали боевую рубку, обзор из которой по всем направлениям не стеснялся никакими препятствиями, так что традиционный мостик на «нельсонах» был отставлен, а все навигационные приборы разместили прямо внутри боевой рубки. Однако в связи с тем, что первые же командиры обоих линкоров сняли с себя всякую ответственность за безопасность плаваний в подобных условиях, после первых же испытаний оба корабля получили навесные мостики с традиционными крыльями, а на «Лорде Нельсоне» пошли ещё дальше, установив ещё и штурманскую рубку.

Наступательная мощь новых линкоров по сравнению с предшественниками увеличилась и вследствие более совершенных моделей орудий, относительная длина которых была больше на 5 калибров.

Начальная скорость, м/с Пробитие K_q броневой плиты в калибр, м

«Кинг Эдуард VII» 12740 796 4400

«Лорд Нельсон» 12745 831 6900

«Кинг Эдуард VII» 9,2740 839 4150

«Лорд Нельсон» 9,2745 876 4730

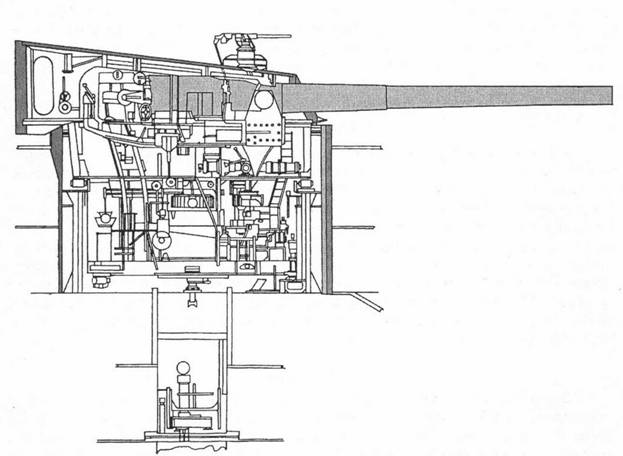

«Лорд Нельсон». Установка двух 12" орудий. Продольный разрез

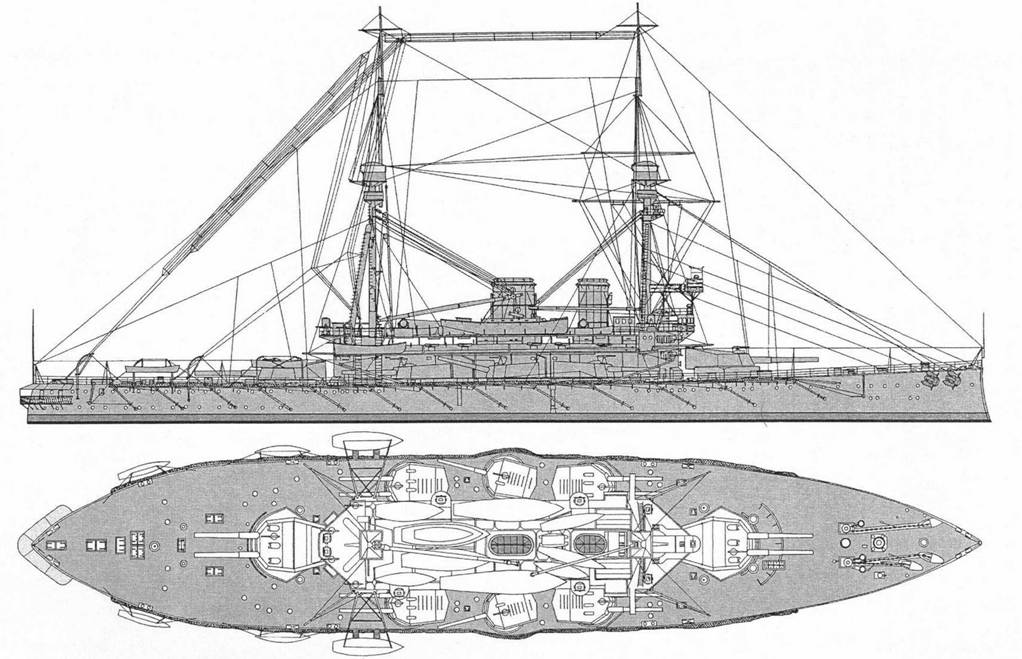

«Лорд Нельсон». Внешний вид корабля на момент вступления в строй, 1908 г.

Высота осей 12" орудий над ватерлинией составляла – 8,23 м в носу и 6,70 м в корме. Плотное размещение восьми башен на верхней палубе заставило принять самые тщательные меры к тому, чтобы снизить до минимума воздействие дульных газов орудий соседних установок друг на друга, позволить им не мешать друг другу, дав возможность в то же самое время действовать в наиболее широких секторах обстрела. Поскольку простейшие ограничители оказались непрактичны, была введена система башенных сигналов тревоги, срабатывавших от контактов на вращающихся барабанах и устройствах подачи – она включала громкий гудок в башне, которая могла нанести повреждение соседней и перекрывала её директрису. После отворота с опасного угла гудок отключался. Подобное устройство оказалось на редкость удачным и воспроизводилось с этих пор на всех последующих кораблях.

Противоминная батарея, состоявшая из 24 76-мм орудий, была самой сильной изо всех, до этого применявшихся. Орудия были свободно разбросаны по надстройкам и навесной палубе. Во время войны, когда возникала сильная потребность в 76-мм орудиях для оснащения новых кораблей, их количество уменьшили до 18.

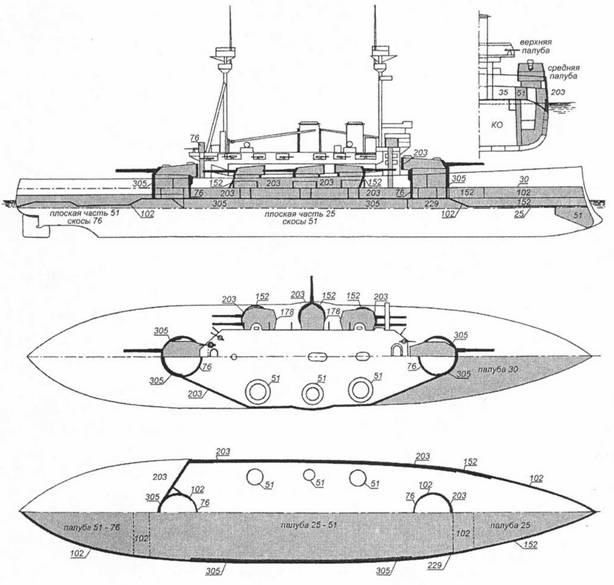

«Лорд Нельсон». Схема распределения броневой защиты

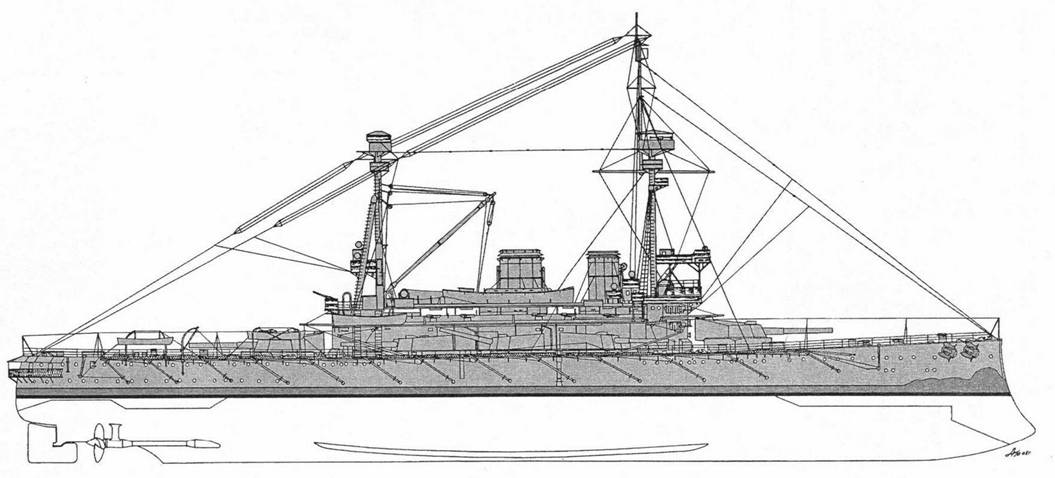

«Агамемнон». Внешний вид корабля по состоянию на 1915 г. (в период Дарданелльской операции)

Хотя суммарный вес брони «Лорда Нельсона» превосходил аналогичную характеристику «Кинга Эдуарда VII» всего на 25 т, требуемое усиление защиты на необходимых участках было достигнуто – в основном за счёт тщательной экономии пространства при расположении артиллерии. Диаметр барбета был уменьшен по сравнению с «Кингом Эдуардом VII» на 1,5 м и составил 8,84 м, вследствие чего полный вес барбетной брони равнялся 800 т против 825 на предшественнике и 1210 – на «Маджестике». Длина цитадели также была сокращена на 10,6 м и составила 57,9 м. Верхнее бронирование борта в 203 мм, прикрывавшее основания 9,2" башен, затем простиралось внутрь корпуса к 12" башням, охватывая и их. Толщина пояса увеличилась в средней части на 76 мм, в кормовой на 25 мм, а сам пояс простирался глубже вниз. Толщина броневой палубы на скосах была больше на 25 мм.

В полном грузу, при принятии на борт полного запаса нефти, водоизмещение достигало 18910 т, осадка 9,22 м. Разница в углублении между нормальным водоизмещением и полным составляла 1,17 м, пояс по ватерлинии в 305 мм при этом полностью уходил под воду. Поддержание плавучести в данном случае целиком зависело от полосы 203-мм брони, но, как заметил Уильям Бирдмор [глава компании, получившей подряд на строительство «Агамемнона». – Ред.] при спуске корабля на воду, это бронирование было эквивалентным 305-мм броне четырёхлетней давности, так что защита оставалась много лучше, чем это следовало из цифр.

При метацентрической высоте в 1,04 м (против 1,62 м у «Кинга Эдуарда VII») в сочетании со значительным моментом инерции от веса восьми тяжёлых башен с их бронёй, плюс сопротивление качке от почти прямоугольного в сечении корпуса с широкими скуловыми килями, «нельсоны» оказались хорошими мореходными кораблями и устойчивыми орудийными платформами, а также обладали превосходными маневренными качествами. Их тактический диаметр циркуляции на 12-узловом ходу при положении руля на борт до 35° равнялся 360 м – по сравнению с 420 м у «Эдуардов» – так что, говоря флотским языком, они были способны «вертеться на пятке».

Они стали последними британскими линкорами с поршневыми машинами и двухвальной установкой. Результаты ходовых испытаний были следующими:

«Лорд Нельсон» 17445 л.с. 18,7 уз

«Агамемнон» 17270 л.с. 18,5 уз

«Агамемнон» стал первым британским кораблём, на котором применили систему принудительной смазки главных механизмов.

Из-за наличия обширной навесной палубы, препятствующей устройству традиционной поддержки мачт вантами, на «нельсонах» применили трехногие мачты, послужившие также основанием для стреловых шлюпочных кранов – с этого момента мода на подобный рангоут надолго утвердилась в Королевском флоте.

Мания Фишера к всемерному уменьшению силуэта корабля, как цели, привела в коротким дымовым трубам на «уорриорах», «минотаврах» и «нельсонах», высота которых не превосходила уровня мостика. Это крайне неудобное положение вещей было исправлено на крейсерах через год с небольшим, а вот оба линкора так и проходили с их короткими трубами вплоть до 1917 г. и после соответствующих переделок стали трудноузнаваемыми в глазах моряков, успевших привыкнуть к их традиционному профилю.

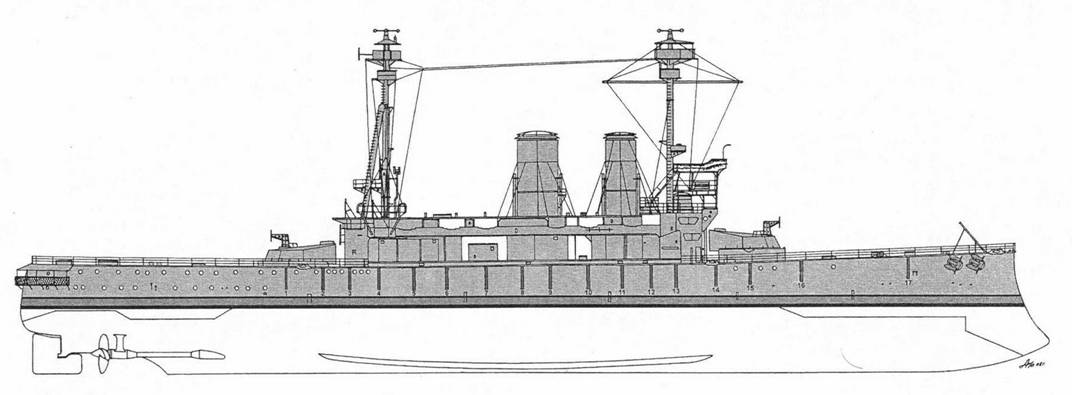

«Агамемнон». Внешний вид корабля по состоянию на 1923 г.

В годы войны на опорных ногах мачт установили прожекторные площадки, а прожектор, до этого стоявший под фор-марсом, опустили до уровня среза дымовой трубы. На «Лорде Нельсоне» демонтировали ходовую рубку, так что оба корабля отличались друг от друга только тем, что «Агамемнон» имел два навесных мостика, а его собрат нет.

После войны «Агамемнон», лишённый башен и многих устройств, переоборудовали в первый радиоуправляемый корабль-мишень. В этом качестве он был задействован в решении многих новых артиллерийских вопросов, а также в качестве ориентира для самолётов, действия которых тогда показали, что воздушное бомбометание нуждается в существенном совершенствовании по точности, прежде чем оно сможет составить реальную угрозу идущему полным ходом кораблю.

Построен компанией «Бирдмор» в период с мая 1905 по июнь 1908 г. Вступил в строй 25 июня 1908 г. и включён в состав Норской дивизии Флота Метрополии, с мая 1911 г. во 2-й дивизии. Получил значительные повреждения днища и шпангоутов, наткнувшись на необозначенную на карте скалу при заходе в Ферроль 11 февраля 1911 г. В сентябре 1913 г. временно придавался IV линейной эскадре. В начале войны состоял в V линейной эскадре Флота канала. В феврале 1915 г. перешёл на Средиземное море для участия в Дарда- нелльской операции. Принимал участие в предварительной бомбардировке фортов 19 и 25 февраля 1915 г., а также далее во всех акциях кампании, в ходе которой получил свыше 50 попаданий снарядами различных калибров, включая 14" (не разорвался). 5 мая 1916 г. зенитчики корабля сбили цеппелин L-85 у Салоник. Когда линкоры были отозваны от участия в обеспечении операций у берега, базировался на Мудрое или Салоники в готовности воспрепятствовать возможному прорыву «Гебена» в Средиземное море. На борту «Агамемнона» состоялось подписание перемирия с Турцией. Корабль вернулся в Чатем в феврале 1919 г. и оставался там до переоборудования в радиоуправляемое судно-мишень, завершившееся в апреле 1923 г. Состоял в новом качестве на Средиземноморье и в отечественных водах до вывода из строя (после замены «Центурионом») 31 декабря 1926 г. в Портсмуте, после чего продан на слом.

Построен компанией «Палмерс» с мая 1905 по октябрь 1908 г. Введён в строй в декабре 1908 г., зачислен в состав Норской дивизии Флота Метрополии с основным экипажем. В январе 1909 г. получил полный штат команды, в апреле включён в состав 1-й дивизии Флота Метрополии. С января 1911 г. во 2-й дивизии Флота Метрополии, с мая 1912 г. во II линейной эскадре, в сентябре 1913 г. временно придавался IV линейной эскадре. В начале войны состоял флагманским кораблём Флота канала. Прикрывал перевозку войск во Францию и был задействован в системе обороны южных портов. В феврале 1915 г. получил приказ идти к Дарданеллам. Флагманский корабль вице-адмирала Уэстера-Уэймисса до декабря 1915 г., затем вице-адмирала Джона де Робекадо 19 июня 1916 г. Впоследствии флагманский корабль соединения в Восточном Средиземноморье (в Эгейском море) и в чёрном море, до апреля 1919 г. В ноябре 1915 г. на борту линкора у Мудроса размещалась штаб- квартира лорда Китченера. Периодически менялся с «Агамемноном» местами стоянок на Мудросе и в Салониках, в январе 1919 г. находился в Константинополе. Вернулся домой в мае 1919 г. Находился в Чатеме или Шир- нессе до продажи на слом в ноябре 1920 г.
