«Спарки »

Разработка учебно-тренировочного истребителя УТИ МиГ-21 Ф (заводское обозначение Е-6У) началась в соответствии с постановлением Совета министров от 11 ноября 1959 г. Заданием предусматривалось достижение следующих характеристик: максимальная скорость 2000-2200 км/ч, практический потолок – 20000 м, дальность полета без подвесного топливного бака – 1400 км. Длина разбега не должна была превышать 700 м с ракетами К-13, пробега без тормозного парашюта – 1200 м, с парашютом – 600 м.

По сравнению с МиГ-21Ф-13 доработали в основном носовую часть фюзеляжа по 18-й шпангоут, разместив там двухместную кабину курсанта и инструктора. Установили также новые основные тормозные колеса КТ-92 с дисковыми тормозами большей энергоемкости и увеличенного до 800 мм диаметра. Центральное тело ВЗУ имело три рабочих положения: первое – убранное, предназначенное для полета со скоростями до чисел М‹ 1,5; остальные – промежуточное и выдвинутое – были рассчитаны на числа М= 1,5 и 1,9. В состав вооружения входили две ракеты К-13, пулемет А-12,7 с боекомплектом 60 патронов, размещавшийся в подвесной гондоле, и прицел АСП-5НД, сопряженный с радиодальномером «Квант». Вместо ракет К-13 допускалась подвеска любого варианта вооружения самолета МиГ-21Ф-13. Катапультные кресла остались прежними – «СК», но без защиты пилотов фонарем, поскольку подвижные его части стали открываться вбок.

Первый прототип Е-6У/1, построенный в 1961 году, облетал летчик-испытатель ОКБ П. Остапенко. В феврале этого же года машину № 61 передали в 8-й ГНИКИ ВВС (такую аббревиатуру получил ГК НИИ ВВС после объединения с 6-м ГосНИИ ВВС), а с 28 марта начались ее государственные испытания. В состав испытательной бригады входили ведущий инженер В.П. Юдин, летчики-испытатели B.C. Серегин и Н.И. Дивуев. Спустя месяц испытания прервали, отправив самолет на доработку из-за недостаточного запаса продольной устойчивости.

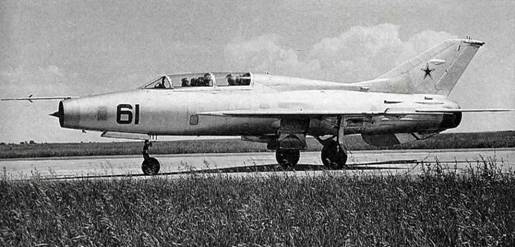

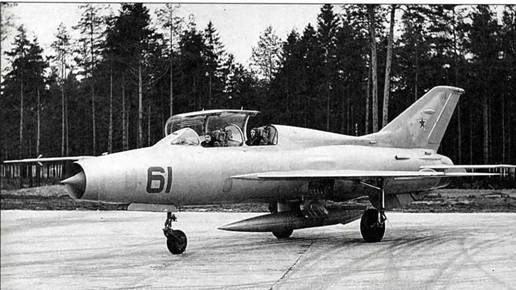

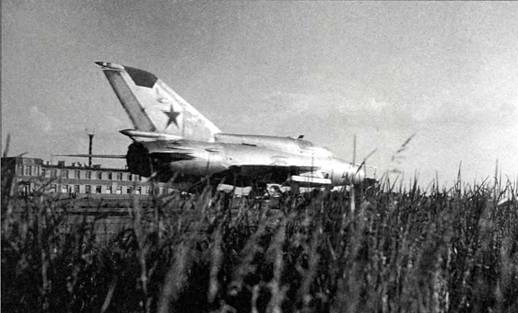

Первый прототип учебно-тренировочного истребителя МиГ-21 У

В июле в ГНИКИ ВВС поступил самолет Е-6У/2 № 62. На нем для увеличения запаса продольной устойчивости по перегрузке в центральном теле ВЗУ (на шпангоуте № 2) установили центровочный груз весом 40 кг. Запас топлива увеличили на 210 л, доведя его до 2340 л. Дополнительно установили ответчик СОД-57,

автомат коррекции автопилота КАП-2 по высоте и скорости и ряд других более мелких, но необходимых для функционирования машины устройств. В хвостовой части между шпангоутами № 30 и № 32 располагалась ниша тормозного парашюта ПТ-21. Допускалась установка двух стартовых твердотопливных ускорителей СПРД-99 тягой по 2300 кгс.

Испытания прошли довольно быстро, и в августе 1961 года главком ВВС утвердил акт с их результатами. В выводах этого документа отмечалось, что по устойчивости, управляемости и маневренности учебно-трениро- вочный истребитель практически не отличался от МиГ-21 Ф и МиГ-21 ПФ и имел тот же основной недостаток: большие усилия на педалях при полете со скоростью, соответствующей числу М свыше 1,4, затруднявшие пилотирование. При взлете с использованием максимального режима работы двигателя после отрыва и уборки шасси наблюдалась тенденция к увеличению угла атаки, легко парировавшаяся отклонением ручки управления самолетом от себя, но при взлете с форсажем этого не отмечалось.

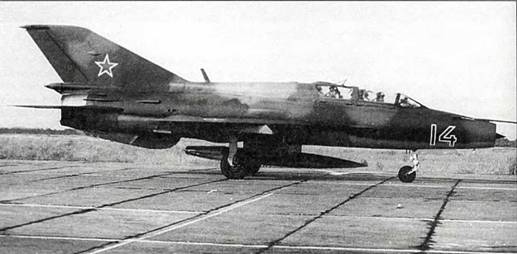

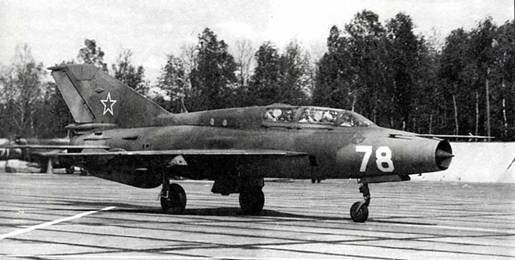

Серийные МиГ-21 УМ

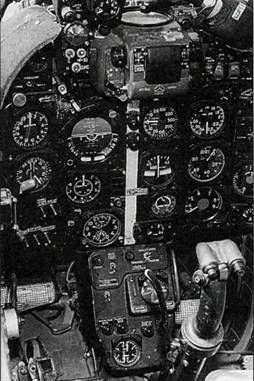

Кабина инструктора самолета МиГ-21 У

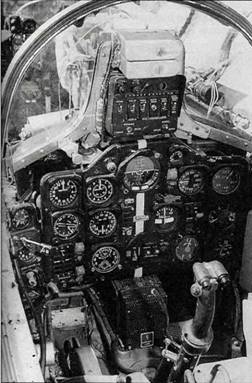

Кабина курсанта самолета МиГ-21 У

Размещение центровочного груза на машине № 62 увеличило запас продольной устойчивости, но привело к изменению путевой балансировки по скорости. Этот дефект в сочетании с большими усилиями на педалях делал невозможным полет «спарки» во всем диапазоне скоростей без скольжения, т.е. самолет летел боком. Одновременно ухудшились разгонные характеристики машины и увеличился расход горючего.

Несмотря на то, что в ходе государственных испытаний было выполнено два полета с грунтовой ВПП (твердая почва без дерна), самолет все же предписывалось эксплуатировать с бетонных ВПП аэродромов второго класса (длина ВПП не ниже 2000 м).

Специалисты ГНИКИ ВВС рекомендовали также установить на самолете новое катапультное кресло СК-3, трехканальный автопилот КАП-3 и систему сдува пограничного слоя с закрылков после ее отработки на МиГ-21 Ф и МиГ-21ПФ.

С 17 февраля по 15 июня 1962 года на УТИ МиГ-21 Ф (№ 62) прошла государственные испытания доработанная (по результатам предварительных испытаний) подвесная гондола с пулеметом А-12,7, в серии получившая обозначение ГП-А-12,7. Ведущими по машине были инженер Б.П. Сегодняев, летчики А.А. Ма- нучаров и Г.А. Горовой. В итоге гондола рекомендовалась для учебных стрельб по наземным и воздушным целям. Впоследствии самолет с этим пулеметом пытались приспособить для борьбы с дрейфующими аэростатами. В связи с этим было прекращено создание специального самолета на базе Ан-2, предназначавшегося для аналогичных целей.

К серийному выпуску МиГ-21 У (изделие 66) приступили в 1962 году на заводе № 31 в Тбилиси. Начиная с седьмого самолета шестой серии изменили конструкцию закрылков под систему сдува пограничного слоя. Но эту систему так и не задействовали, так как на машине стояли старые двигатели Р11Ф-300. С машины № 08665106 тормозной парашют ПТ-21 перенесли из-под фюзеляжа в отсек, расположенный в основании киля.

В 1968 году один из серийных МиГ-21 У переоборудовали в соответствии с требованиями ВВС для киносъемки ручной камерой АКС-2 из кабины инструктора. В задней кабине, в частности, демонтировали приборную доску и электрический щиток и на их месте установили контейнер для АКС-2 и запасной кассеты с пленкой. Сняли ручку управления самолета, а вместо педалей появились подножки (упоры) для оператора.

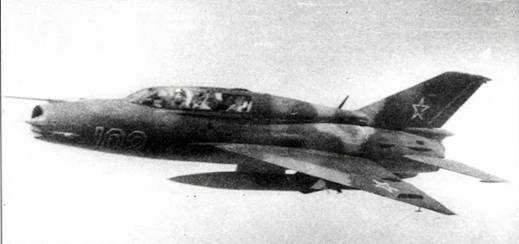

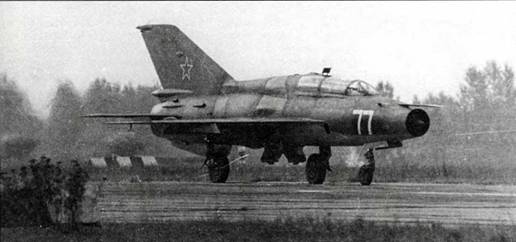

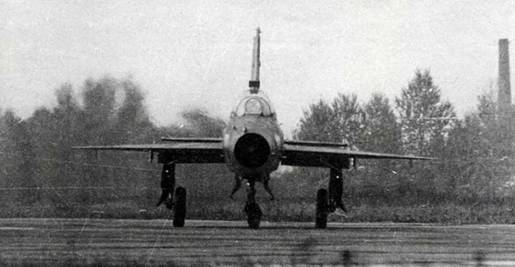

«Спарка» МиГ-21 УМ заходит на посадку

В 1965 году на испытания поступил УТС МиГ-21 УС (изделие «68») с двигателем Р11Ф2С-300 с системой сдува пограничного слоя с закрылка. Самыми заметными новшествами на «спарке» стали катапультные кресла КМ-1М, автопилот КАП-2 и киль увеличенной с 4,45 до 5,32 м 2 площади. На некоторых машинах на фонаре кабины инструктора устанавливали перископ для обзора передней полусферы на взлетно-посадочных режимах.

Любой самолет имеет массу ограничений при эксплуатации, но в советских ВВС к ним прибавлялись и другие, не связанные с техникой – на случай «как бы чего не вышло». Однако летчики, оказавшиеся в «горячих точках», на многие запреты не обращали внимания, ведь летая по инструкции, написанной политиками, можно из боя и не вернуться. В качестве примера можно привести впечатления летчика-испытателя ОКБ имени А.И. Микояна Б.А. Орлова, которому довелось совершить один полет на МиГ-21УС с сирийским пилотом:

«Начался наш полет с того, что летчик Аб- дель сразу после взлета, не успев убрать шасси, плавно потянул на полупетлю. Самолет не очень охотно шел вверх, заметно теряя скорость. На высоте около 1000 м мы наконец легли на спину; стрелка указателя скорости (приборной), уползшая влево до 150 км/ч, потихоньку пошла вправо. Но самолет потихоньку летел, не трясся, не выворачивался – летчик уверенно контролировал машину. Набрав нормальную скорость, он перевернул самолет со спины в обычное положение, и мы пошли в пилотажную зону.

Чтобы летчик ни делал – виражи на скорости 230-240 км/ч, зависание до нулевой скорости, «бочку» с высокой перегрузкой, все время ощущалась его мгновенная реакция на поведение самолета, движения рулями были точными и координированными, особенно была заметна энергичная и четкая работа ног, почти не применяемая в практике наших строевых, да и не только строевых, летчиков. Не скажу, чтобы все выполняемое сирийцем было мне в диковинку: в испытательных и тренировочных полетах мы делали почти то же самое, но мы-то были испытателями, летчиками особенной квалификации и со специальной подготовкой, а тут обычный военный летчик, несомненно, высокого класса вытворяет черт знает что! Только на посадке мой командир дал маху: как планировал на скорости 320 км/ч, так и плюхнулся на этой скорости практически без выравнивания».

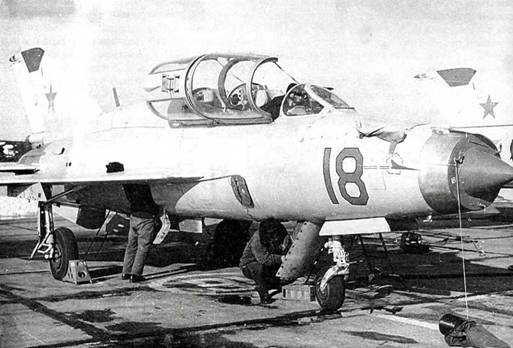

Подготовка к полету МиГ-21 УМ на аэродроме Качинского высшего военного авиационного училища летчиков

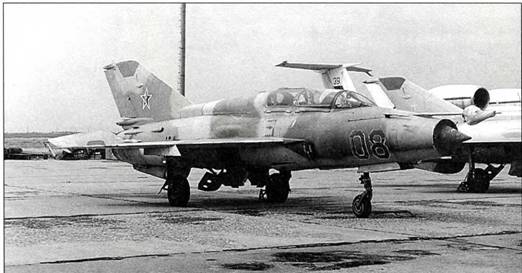

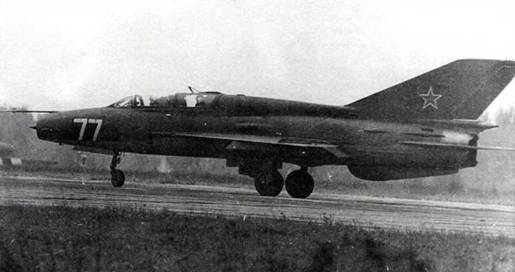

МиГ-21 УМ

МиГ-21УМ

Летающая лаборатория на базе МиГ-21 УС

В 1960-е годы на «спарке» МиГ-21У при подготовке к рекордному полету чуть не произошла катастрофа. Дело было в Ахтубинске на аэродроме НИИ ВВС; из-за жары, стоявшей в это время года, полет запланировали на пять часов утра. В переднюю кабину села М.Л. Попович, а в заднюю – ее инструктор летчик-испытатель П.Ф. Кабрелев. Даже в эти утренние часы температура воздуха превышала 30°С, и чтобы хоть как-то определить остаток ВПП (одной из самых длинных в СССР), по ее краю установили вешки. Самолет уже добежал до середины ВПП, когда стало ясно, что он не набрал нужную скорость и оторваться не сможет. Кабрелев тут же выключил двигатель. Как потом выяснилось, при даче РУДа в положение «форсаж» не разошлись створки сопла и двигатель не перешел на режим форсажа. Кабрелев же, положившись на Марину Лаврентьевну, упустил контроль над ТРД. В итоге длины ВПП не хватило, и машина выкатилась за ее пределы.

МиГ-21УМ

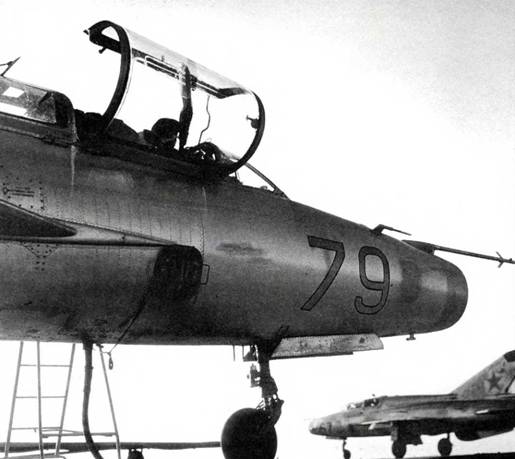

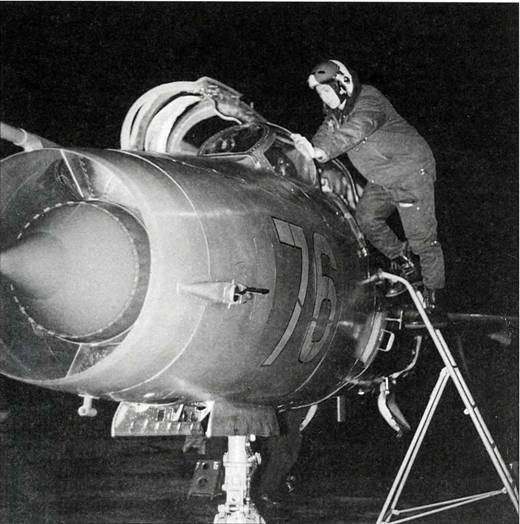

Перед ночным полетом

Первый мировой рекорд на МиГ-21УС был установлен 22 мая 1965 года: Н.А. Проханова достигла динамического потолка 24366 м. Спустя месяц Л.Я. Зайцева в горизонтальном полете поднялась на высоту 19020 м. Это достижение стало возможным благодаря установке на самолет форсированного двигателя взлетной тягой 7000 кгс и двух ракетных ускорителей.

В 1968 году на испытания поступил УТС МиГ-21УМ (изделие «69»). От предшественника он отличался, прежде всего, двигателем Р13-300 (имеются сведения, что на некоторых машинах устанавливались Р11Ф2С-300). На самолете, кроме того, доработали топливную систему и увеличили объем накладного бака, установили стрелковый прицел АСП-ПФ-Д-21, в систему управления включили автопилот АП-155. В кабине курсанта появилось кресло КМ-ly, у инструктора – КМ-1и. На откидной части фонаря кабины инструктора появился перископ, значительно улучшивший обзор из задней кабины при взлете и посадке. Были и другие, на первый взгляд, мелкие доработки, значительно упростившие эксплуатацию машины.

Часть МиГ-21УМ имела доработанную систему аварийного сбрасывания фонарей от одной ручки из передней кабины, при этом предусматривалась возможность аварийного сброса инструктором фонаря задней кабины при сброшенном переднем. С 1972 года на все строившиеся МиГ-21 устанавливали по бокам носовой части фюзеляжа датчики, а в кабине – индикаторы угла атаки, что способствовало повышению безопасности полета. Раньше датчики углов атаки и скольжения стояли на ПВД, и информация от них использовалась при вычислении упреждений в оптическом прицеле.

Учебно-тренировочный МиГ-21УМ стал самым массовым и строился в течение около 20 лет (до 1971 г.) на двух заводах: в Тбилиси с 1962-го по 1971 год и в Москве на «Знамя труда» – с 1964-го по 1968 год на экспорт. В Тбилиси в 1962-1966 годах построили 180 МиГ-21У, с 1966 по 1970 год – 347 МиГ-21УС и до окончания производства 1133 МиГ-21УМ.

Сегодня учебный, как, впрочем, и боевой МиГ-21 в российском небе – большая редкость; его можно увидеть разве что во время авиационной выставки в подмосковном Жуковском. Но в странах, где продолжают службу боевые МиГ-21, учебные машины встречаются чаще. К нашему стыду, учебный МиГ-21 У отсутствует даже в монинском музее ВВС.

МиГ-21 Ф на испытаниях в Израиле

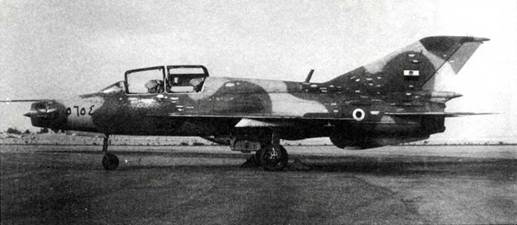

МиГ-21 УМ египетских ВВС

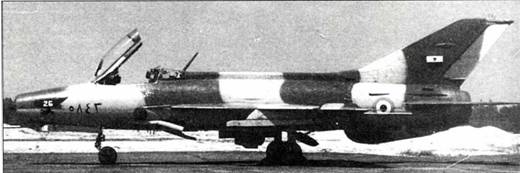

МиГ-21 Ф египетских ВВС
