ТРАНСПОРТНЫЙ САМОЛЕТ АН 22 «АНТЕЙ»

В 1965 году на Парижской авиационной выставке демонстрировался Ан-22 «Антей» - крупнейший транспортный самолет мира того времени.

Ан-22 «Антей» отнял у Ту-114 славу самого большого гражданского самолета мира.

Первый полет опытного самолета Ан-22 «Антей» состоялся 27 февраля 1965 года. Впервые его поднял в небо экипаж в составе командира летчика-испытателя Ю.В. Курли-на, второго пилота В.И. Терского, штурмана П.С. Кошкина, ведущего инженера по эксплуатации А.П. Эскина, бортинженера В.М. Воротникова, радиста Н.Ф. Дробышева, инженера-электрика М.П. Раченко, ведущего инженера по летным испытаниям В.Н. Шаталова.

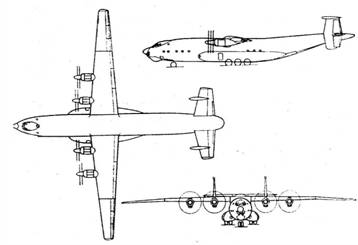

Ан-22 «Антей» выполнен по классической схеме с высокорасположенным крылом. Особенностями конструкции Ан-22 «Антей» является двухкилевое оперение, в хвостовой части фюзеляжа диаметром 6 м находится грузовой люк размером 4,4 х 16 м.

Герметизированная грузовая кабина самолета напоминает спортивный зал. Размер грузовой кабины: ширина 4,4 м, длина 32,7 м, высота 4,4 м. «Антей» может вместить в свое чрево и перебросить на тысячи километров суда на подводных крыльях, автобусы, железнодорожные вагоны, подъемные краны.

Шасси - трехопорные. Носовая опора - двухколесная. Основные шасси Ан-22 имеет 12 колес высотой в рост человека. Шасси убирается в специальные отсеки фюзеляжа и обтекателей, закрывающиеся створками.

Самолет Ан-22 имеет тщательно продуманную систему погрузки и выгрузки. Нижняя створка грузового люка «Антея» легко превращается в грузовой кран, мошные гидравлические подъемники позволяют зафиксировать ее в любом нужном положении.

Ан-22 «Антей» оснащен четырьмя турбовинтовыми двигателями НК-12МА по 15 000 л.с. каждый конструкции Н.Д. Кузнецова с воздушными соосными четырехлопаст-ными винтами АВ-90 диаметром 6,2 м (передний вращается вправо, задний - влево) и турбостартерами ТС-12МА. Каждый двигатель имеет независимую топливную систему, но при помощи дополнительных кранов можно осуществлять различные варианты перекрестного питания из любой группы топливных баков. Горючее заливается в 40 баков, размещенных в центроплане, обтекателях шасси и консолях крыла.

Ан-22 имеет взлетную массу 226 тонн, способен перевозить без посадки 60 тонн полезной нагрузки.

Ан-22 «Антей» был первым в мире широкофюзеляжным самолетом. В пассажирском варианте «Антей» смог бы взять на борт 720 человек - примерно столько, сколько перевозит дальний пассажирский железнодорожный состав. Эта громадина поднимается в воздух, пробежав по взлетной полосе всего лишь 1100-1300 м. Такой короткий разбег возможен благодаря большому запасу тяги двигателей и мощным двухщелевым закрылкам. А воздушные тормоза и реверс винтов позволяют ему при посадке пробегать всего 800 м. Ан-22 «Антей» может эксплуатироваться даже с грунтовых аэродромов. Потребная длина ВПП - 2400 м.

На Ан-22 установлено более 40 мировых рекордов. Особенно велики возможности такого большого воздушного «грузовика», как Ан-22, на Крайнем Севере и в Сибири, где громадные пространства заболоченных тундр и лесов делают железнодорожные и автомобильные перевозки чересчур дорогими. Самолеты Ан-22 обеспечивали круглосуточную перевозку крупногабаритных агрегатов и механизмов, тяжелой транспортной техники и даже отдельных домов. Когда тюменским нефтяникам потребовалось доставить мощные газотурбинные электроагрегаты на Самотлорское месторождение, самолеты Ан-22 садились на заснеженную взлетно-посадочную полосу длиной около 1500 м. Из Ленинграда на мыс Шмидта самолетом Ан-22 «Антей» был доставлен дизель массой 45 тонн для местной электростанции. Подобных примеров уникальной грузоподъемности на счету Ан-22 числится немало.

ОСНОВНЫЕ ДАННЫЕ АН-22 «АНТЕЙ»

Максимальная взлетная масса, кг 226 000

Нормальная взлетная масса, кг 205 000

Масса пустого самолета, кг 1 18 727 Масса коммерческой нагрузки, кг:

- нормальная 40 000

- максимальная 60 000 Максимальная масса топлива, кг 96 000 Скорость, км/час:

- максимальная 650

- крейсерская 580

- отрыва 255

- посадочная 240 Практический потолок, м 9000 Дальность полета с нормальной нагрузкой, км 5225 Перегоночная дальность, км 8500 Длина самолета, м 57,31 Размах крыла, м 64,40 Площадь крыла, м 34,50 Высота самолета, м 12,54 Диаметр фюзеляжа, м 6 Размеры грузовой кабины, м:

- длина 33,0

- ширина 4,4

- высота 4,4 Длина разбега, м 1460 Длина пробега, м 1040 Экипаж, чел. 6

Первый серийный самолет Ан-22 «Антей» изготовили в 1966 г. на Ташкентском авиационном заводе им. В.П. Чкалова. Самолет строился серийно до 1975 года, было построено более 60 машин.

Подобный Ан-22 в 60-х годах в ОКБ Г.М. Бериева разрабатывался проект транспортного самолета Бе-16 с четырьмя ТВД НК-12М взлетной мощностью по 15 000 л.с. Самолет мог поднимать до 60 тонн груза, взлетный вес составлял 173 тонны. Крейсерская скорость - 650 км/час. Дальность полета - 5500 км.

Данный проект не был реализован.

В 60-х годах в ОКБ СВ. Ильюшина велись разработки транспортного самолета Ил-60 с четырьмя турбовинтовыми двигателями мощностью по 8500 л.с. Взлетный вес самолета 124,2 тонны, предназначен для перевозки груза 40 тонн на дальность 3600 км или 10 тонн на дальность 8700 км в грузовой кабине с размерами 4 х 4 х 30 метров.

Данный проект не был реализован, в конкурсе предпочтение было отдано самолету Ан-22.

В 60-х годах в ОКБ В.М. Мясищева был разработан проект транспортного самолета М-26 с четырьмя турбореактивными двигателями РД-7 с тягой по 12 000 кг. Самолет мог поднимать 40 тонн груза, взлетный вес составлял 145 тонн. Крейсерская скорость - 700 км/час. Дальность полета - 3500 км. Длина самолета - 46 м, размах крыла - 54 м и высота самолета -14 м.

Данный проекг также не был реализован.
