Супермарин "Спитфайр"

(Продолжение. Начало в NeNo 1-4.7-8,10-12/2005 г)

Один из первых 'Спитфайров' Мк XII, переделанный из Мк VIII

ПОД РЕВ "ГРИФФОНОВ"

Еще в 1939 г. конструкторы фирмы "Супермарин" начали рассматривать возможность применения на "Спитфай- ре" альтернативного типа двигателя, разумеется, с большей, чем у "Мерлина", мощностью. Изучались варианты установки трех разных двигателей фирмы "Роллс-Ройс" – 24-цилиндрового "Икси", двухтактного дизеля RR26PI и перспективного 12-цилиндрового RR37. Только в отношении последнего работу довели до конца.

RR37, запущенный в серию под названием "Гриффон", был, кок и "Мерлин", V-образным двигателем жидкостного охлаждения Рабочий объем его цилиндров составлял 36,7 л против 27 у предшественника. Он был существенно тяжелее и обладал большими габаритами. Зато уже у первых вариантов "Гриффона" номинальная мощность перевалила за 1700 л.с., что обещало немалые перспективы в будущем (ведь серийные "Мерлины" выпуска 1940 г. выдавали в полтора раза меньше).

Ознакомившись с эскизным проектом установки RR37 на "Спитфайр", британское министерство авиации в 1940 г. заказало два опытных самолета с такой мотоустановкой, а позднее – еще пять. Разработка новой модификации, названной "Спитфайр" IV, шла параллельно с работой над проектом уже упоминавшейся "тройки" и, вследствие этого, обе машины в значительной мере унифицировались.

На "четверке" собирались поставить "Гриффон" ИВ с одноступенчатым нагнетателем (мощностью 1735 л.с.), вращающий четырехлопастной винт. Расчетные цифры так потрясли военных, что в августе 1941 г., когда первый опытный истребитель еще только собирался, они уже выдали заказ на 750 серийных машин.

Взлетел же "Спитфайр" IV только 27 ноября (пилотировал его Дж.Квилл). Он недолго существовал под этим номером. В начале следующего года обозначения истребительных и разведывательных вариантов "Спитфайра" привели к единой системе. До этого разведчики именовались буквами – А, В, С, D… И вот, теперь номер IV получил бывший "Спитфайр" D. Вследствие этого машина с "Гриффоном" была переименована в модификацию XX, а затем XII.

Опытный "Спитфайр" IV имел хвостовое оперение по типу "двойки", уби-

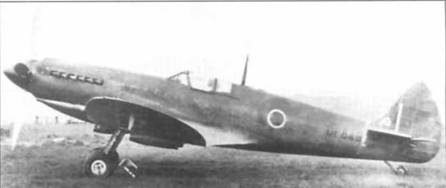

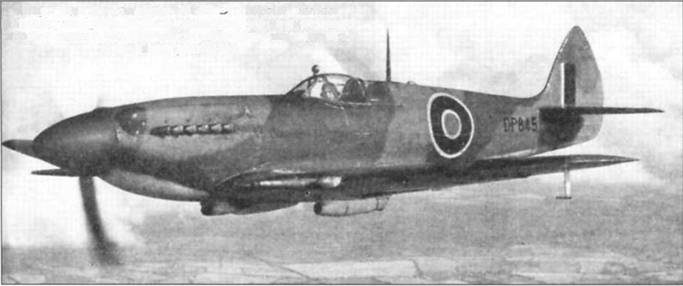

Первый опытный 'Спитфайр' с 'Гриффоном' (DP 845)

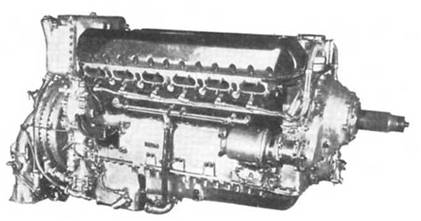

Двигатель "Гриффон' 65

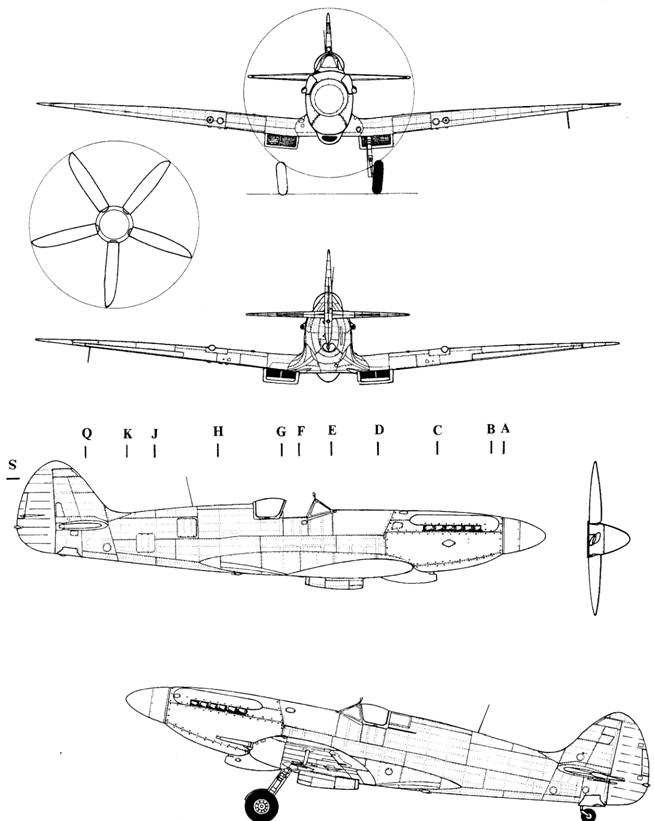

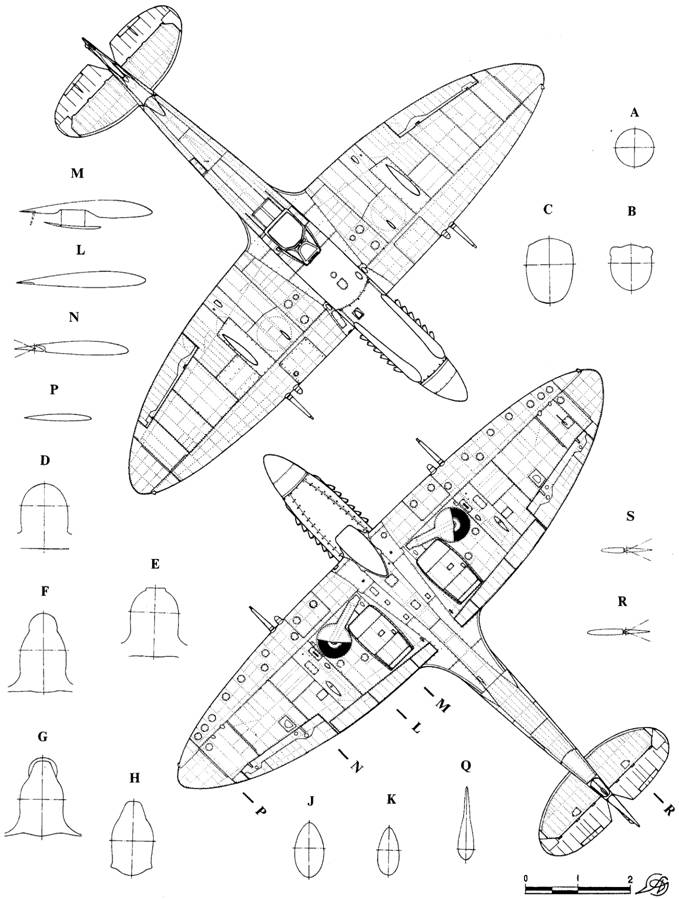

Четыре вида на 'Спитфайр" Мк.XII. Это первый опытный образец (тип IV/XX). Обратите внимание, что на виде снизу хорошо видны асимметричные воздухозаборники водяного и масляного радиаторов.

Spitfire XII первых серий

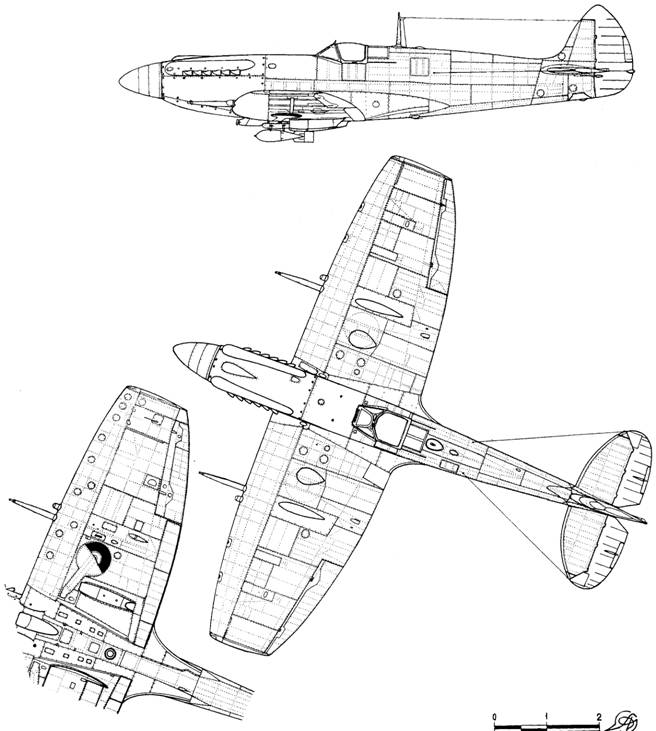

Spitfire XII (Supermarine Type 366)

Опытный 'Спитфайр' с макетами шести пушек

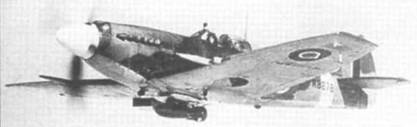

"Спитфайр' XII с подвешенной под фюзеляжем бомбой

Параллельная сборка на заводе "Спитфайров" с "Гриффонами" и "Мерлинами"

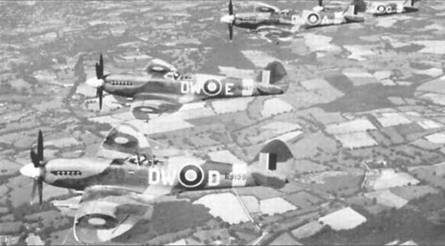

Первой "Спитфайры" Mk.XIV получила 610-я эскадрилья, вошедшая в строй 6 января 1944 г.

роющееся хвостовое колесо и асимметричные (кок но "пятерке") радиаторы. Двигатель "Гриффон", не влезавший в старый капот, заставил удлинить мотораму и «выпучить» верхние панели капота Фюзеляж пришлось усилить, поставив вместо алюминиевого лонжерона стальной. Вооружения на «четверке» первоначально ме было. По проекту предполагалось монтировать шесть 20-мм пушек или две пушки и четыре пулемета калибра 7,69 мм. Впоследствии но самолете установили макеты пушек в обтекателях, но в серии такое вооружение не прижилось.

После ряда переделок бывшая "четверка" стала эталонным образцом "Спитфайра" XII. Из-за увеличившейся тяги на машине поставили более широкий заостренный руль поворота, такой же, кок но поздних "восьмерках" и "девятках". Номинальную мощность "Гриффон" IIB развивал на высоте 300 м, поэтому основным назначением "Спитфайра" XII стал перехват самолетов противника на малых высотах. Его готовили для борьбы с немецкими истребителями-бомбардировщиками, мелкими группами совершавшими налеты на Англию с французского берега. В связи с этим машина получила "урезанное" крыло.

На испытаниях "двенадцатый" сравнивался с "Тайфуном" и трофейным FW190A, и показал высокие результаты. Он действительно тогда являлся одним из самых быстроходных истребителей мирю, развивая в горизонтальном полете скорость свыше 625 км/ч.

Первые серийные "Спитфайры" XII сошли с конвейера фирмы "Супермарин" в октябре 1942 г. Первые серии имели неубирающееся хвостовое колесо, о все последующие – убирающееся (как на "восьмерке"). Моторы устанавливались модификаций III и IV, отличавшиеся от IIB только передаточным отношением редуктора.

В феврале 1943 г. "Спитфайры" XII прибыли в Хай-Эрколл, где базировалась 41-я эскадрилья Чуть позже такие же машины получила 91-я эскадрилья. Обе они действовали в системе ПВО Англии. Сначала основными целями для новых "Спитфайров" являлись FW190A, а в 1944 г. они переключились на охоту за самолетами-снарядами V-1.

Производство "двенадцатых" прекратили в сентябре 1943 г., выпустив ровно 100 штук. В строевых частях эти машины служили до декабря 1944 г. Их сменили усовершенствованные "Спитфайр" XIV.

На них с "Гриффоном" проделали то же, что ранее с "Мерлином" – ввели двухступенчатый двухскоростной нагнетатель. Так и у "Гриффона" появилась своя "60-я серия". Первый мотор этой серии, "Гриффон" 61, был запущен в серийное производство весной 1943 г.

В начале года для испытания новых опытных двигателей выделили шесть "Спитфайров" VIII последних серий. Их переделали под "Гриффоны". Моторама и капот по конструкции в целом соответствовали модификации XII, хотя "Гриффон" 61 был длиннее и тяжелее, чем "Гриффон" II.

Чтобы полностью использовать возросшую мощность мотора, установили пятилопастный винт (а на одной мошине доже соосный шестилопаст- ный). Радиаторы теперь стали симметричными. Сперва самолеты имели стандартное вертикальное оперение поздних "восьмерок", но его площадь была недостаточна для обеспечения путевой устойчивости, и конструкторы создали совершенно новый киль. В таком виде три истребителя вывели на испытания в Боскомб-Даун. Они проходили весной-летом 1943 г. и, хотя и сопровождались случаями отказа двигателей (две вынужденных посадки), закончились решением запустить новую модификацию в серию после небольших доработок.

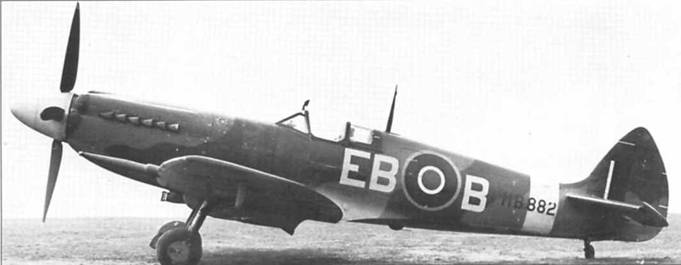

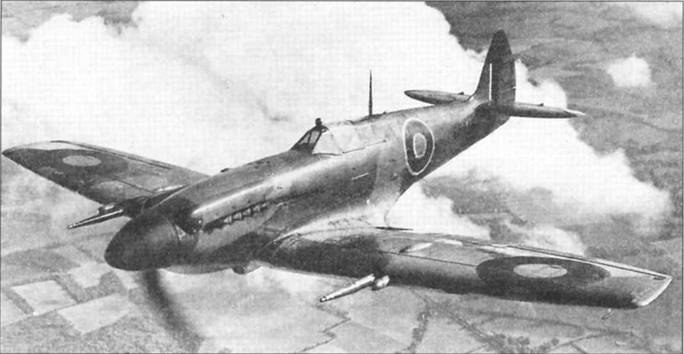

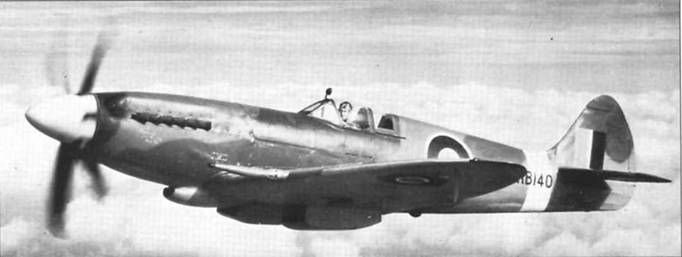

Первый серийный 'Спитфайр' Mk.XIV на заводских испытаниях

"Спитфайр" XVIIIE, сохранившийся до наших дней

К сборке "Спитфайров" XIV, кок назвали новую модификацию, приступили в октябре 1943 г. Ее осуществляло целая сеть небольших предприятий в Южной Англии, размещенных в бывших складах, гаражах, цехах маленьких заводов. Серийные машины имели вертикальное оперение несколько меньших размеров и иных очертаний, чем опытные. Первые истребители получили моторы "Гриффон" 61, а с самолета RB179 их сменили на "Гриффон" 65.

В ходе производства изменилось и крыло. По образцу "восьмерки" оно имело дополнительные бензобаки в передней кромке. Ранние серии несли вооружение типа С. но большая часть машин была оснащена по типу Е. Существовали истребители и со стандартными, и с укороченными законцовками крыла. С конца 1944 г ввели пониженный гаргрот и каплевидный фонарь пилотской кабины.

С осени 1944 г. часть "четырнадцатых" выпускали в варианте тактических разведчиков FR XIV и FR XIVE Сохранив все вооружение истребителя, они получили перспективный фотоаппарат F.24 на левом борту и дополнительный бензобак в задней части фюзеляжа емкостью 150 л. Всего построили 957 машин – примерно вдесятеро больше, чем "Спитфайров" XII. По массовости "четырнадцатый" занимает шестое место среди различных модификаций "Спитфайра".

Первые истребители этого типа поступили в 610-ю эскадрилью в Эксетере в январе-феврале 1944 г. В марте они прибыли также в 91-ю и 327-ю эскадрильи. Состояния боевой готовности все три достигли в июне. Первый боевой задачей для них столо патрулирование подступов к побережью Англии в поисках самолетов-снарядов V-1.

К охоте на "фау" привлекли семь эскадрилий "Спитфайров" XIV. Наиболее удачливой из них стала 91-я, уничтожившая 184 крылатые ракеты. Чтобы увеличить и без того немаленькую скорость полета, несколько истребителей переоборудовали под бензин сорта N150 и увеличили давление наддува двигателей. С них также смыли всю краску. Это прибавило "Спитфайрам" примерно 30 км/ч.

В операциях по прикрытию высадки союзников в Нормандии эти самолеты не участвовали. На фронт во Францию они попали только осенью 1944 г. В конце сентября в составе 2-х тактических ВВС числились четыре (в том числе одна канадская) истребительных эскадрильи, оснащенные "четырнадцатыми". Они действовали, в основном, как высотные истребители, обеспечивая уже установившееся к тому времени превосходство союзников в воздухе.

Обладая преимуществом в скорости перед всеми самолетами противника, кроме реактивных, "Спитфайры" XIV атаковали любые воздушные цели. На высоте 8000 м самолет развивол в горизонтальном полете скорость 721 км/ч. Именно пилот "Спитфайра" обеспечил первый достоверный случай уничтожения турбореактивного Ме262; тот упал в районе Ниймегена в Голландии. Впоследствии "четырнадцатые" расправились еще с несколькими реактивными истребителями немцев.

Применялись эти машины и как истребители-бомбардировщики. Бомбовая нагрузка оставалась той же, что и у более ранних модификаций – до 454 кг. На фронте вооружение машины иногда дополняли и реактивными снарядами.

В Европе воевали также четыре эскадрильи разведчиков FR XIV. Некоторое количество машин F XIV и FR XIV перед концом войны успели перебросить в Индию. Однако все три эскадрильи, получившие эти самолеты, достигли боеготовности уже к моменту капитуляции Японии.

"Спитфайр" XIV был сменен в цехах "Спитфайром" XVIII. Он начал разрабатываться под названием "Супер Спитфайр". В конечном итоге, в производство поставили модель, сохранившую все отличительные черты "четырнадцатых" поздних серий (вертикальное оперение большей площади, крыло типа Е, пониженный гаргрот и фонарь кругового обзора) в сочетании с удлиненным до 10,14 м фюзеляжем, усиленным крылом и шасси.

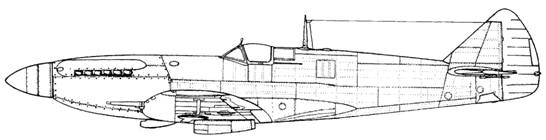

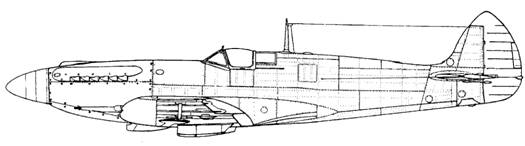

Spitfire IУ/ХХ (Supermarine Type 337) (DP845) Ноябрь 1941 г.

Spitfire IV/XX (DP845) с шестью пушками

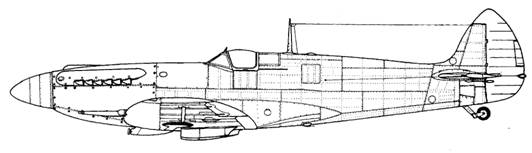

Spitfire IV/XX (DP845) с увеличенным рулем направления и крылом типа "С"

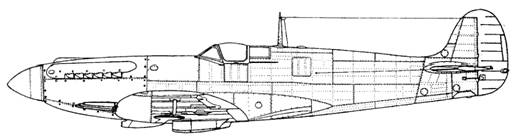

Spitfire IV/XX (DP845) в окончательном виде (с увеличенным коком воздушного винта)

Опытный экземпляр Spitfire XIV (JF318)

Опытный экземпляр Spitfire XIV (JF319)

Опытный экземпляр Spitfire XIV (JF321) с двигателем Griffon 85 и соосным шестилопастным винтом

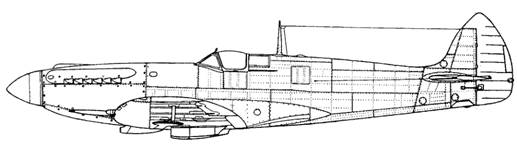

Spitfire F.XIVC (Supermarine Type 379)

Spitfire FR.XIVE

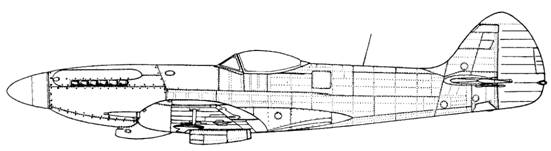

Spitfire F.XVIII (Supermarine Type 394)

Spitfire ХIVЕ

Spitfire XIVE

Истребитель «Спитфайр» LF Мк.ХII майора Генри О'Хиггинса из 41-й эскадрильи RAF (Ньюкасл, апрель 1943 г.)

Истребитель «Спитфайр»Мк.Х1VС из «канадской» 402-й эскадрильи RAF (Голландия, весна 1945 г.)

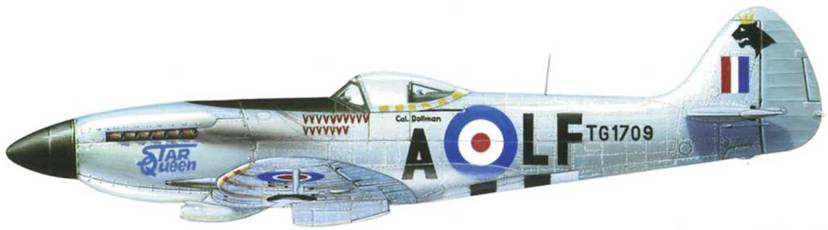

Истребитель «Спитфайр» Mk.XIVE полковника Альфреда Доллмана из 41-й эскадрильи RAF (Фарнборо, весна 1945 г.)

(Продолжение следует)
