СЕРИЙНОЕ ПРОИЗВОДСТВО

Подготовку к серийному выпуску самолета начали задолго до того, как поднялся в воздух опытный АНТ-6 – настолько были очевидны перспективы машины. Сперва опасались, что отечественные предприятия не осилят столь крупную и сложную машину и предлагали передать заказ немецкой фирме «Рорбах», но, к счастью, оптимисты победили. С июля 1930 г. за работу взялся московский завод №22 в Филях – предприятие, имевшее наибольший в стране опыт постройки цельнометаллических самолетов и выпускавшее в то время ТВ-1. В плане закупок новой техники для ВВС, утвержденном в феврале 1930 г., значилось, что в 1930/31 финансовом году от промышленности должны получить первые восемь ТБ-3. Позже цифру корректировали – до конца 1931 г. рассчитывали принять пять бомбардировщиков, потом только три.

Но и этого сделать не удалось – задерживали нехватка металла, комплектующих, неопределенность с составом и размещением оборудования и вооружения. Головной самолет завода №22 (№2201), управляемый экипажем П.И. Лозовского, совершил первый полет 27 февраля 1932 г. в присутствии наркома тяжелой промышленности Орджоникидзе, которому тогда подчинялось и самолетостроение. К 28 апреля в Филях собрали первую партию из десяти машин с таким расчетом, чтобы они приняли участие в первомайском параде в Москве.

К этому времени заводской аэродром, располагавшийся на заливном лугу у Москвы-реки, подтопило. От него осталась полоса длиной около 100 м и шириной 15-20 м- очень мало для четырехмоторных гигантов. Самолеты предельно облегчили, на борту остались по два человека – пилот и механик. Поодиночке бомбардировщики поднимались в воздух. После взлета каждого в мягком грунте оставались глубокие колеи, которые рабочие тут же засыпали песком. Так все десять ТБ-3 перегнали на Центральный аэродром.

Машины были очень «сырыми», и лишь благодаря отчаянным усилиям работников завода и НИИ ВВС их удалось вывести на парад. Экипажи состояли вперемежку из заводского персонала и военных из НИИ. В фюзеляже каждого бомбардировщика сидели техники с бидонами воды, готовые долить текущие радиаторы. Однако цель была достигнута. Парадная девятка, которой командовал А.Б. Юмашев, произвела неизгладимое впечатление на иностранных военных атташе. Впрочем, еще перед парадом ТБ-3 продемонстрировали итальянской делегации, перед которой экипажи испытателей показали такие трюки, как виражи с креном до 60-70 градусов и посадку с разворотом на двух моторах.

Огромный самолет с трудом осваивался в производстве. Существовавший технологический уровень явно не соответствовал сложности ТБ-3. Так, кронштейны крепления частей крыла делались «по месту», а стыковочные болты были нестандартны по длине и диаметру. Отмечалась плохая подгонка частей самолета, небрежная обработка стыков, невзаимозаменяемость узлов на машинах даже одной серии, волнистость поверхности крыла. Особенно много претензий предьявлялось к сборке и нивелировке бомбардировщика. ТБ-3 из-за требования возможности перевозки по железной дороге членился на очень большое количество узлов, даже крыло разделялось не только поперек, но и вдоль. Так вот, все это собиралось с большим трудом. Например, секции полукрыла оказывались лежащими не в одной плоскости. Щели в соединениях зияли такие, что на зиму их заклеивали полотном, чтобы не набивался снег. О том, что происходило внутри самолета, и говорить не приходится. В самой первой «Временной полетно-эсплуатационной инструкции» по ТБ-3, выпущенной УВВС в 1932 г., перечень наиболее распространенных производственных дефектов занимает шесть страниц, набранных убористым шрифтом.

Тем не менее из цехов выходили все новые машины. За 1-й квартал 1932 г. через военную приемку прошли 46 ТБ-3, примерно две трети плана. На этих самолетах не хватало прицелов, радиостанций, бомбодержателей, пулеметов. Производство радиостанций 13-СК началось только в 1932 г., и выпустили их всего десять штук, 1 1 -СК не сделали ни одной. Бомбовые прицелы «Герц» (ОПБ-1) у нас осваивали с 1931 г., но за два года произвели 1 27 прицелов, а их ставили не только на ТБ-3. Более сложный «Герц-Бойков» (ОПБ-2) в СССР стали делать только с 1933 г. и сделали в том году три экземпляра. Импорт прицелов ограничивался недостатком валюты. Спаренные установки ДА-2 поставили в производство в конце 1931 г. и делали их немного.

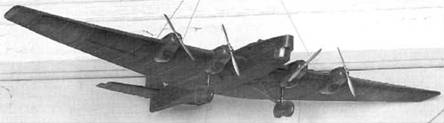

Модель самолета ТБ-3 с обтекателями на тележках шасси сохранилась до наших дней в Музее Н.Е.Жуковского

Самолеты сдавали «условно» под гарантийные письма завода дослать все недостающее при получении прямо в воинские части. Ну а самые неукомплектованные бомбардировщики оседали на заводском аэродроме. Поэтому реально в ВВС поступило значительно меньше машин, чем было собрано.

Выпуск ТБ-3 начали осваивать еще на одном предприятии – заводе №39 в Москве. 7 декабря 1932 г. поднялась в воздух первая машина, сделанная там, №3901. Ее пилотировал экипаж Ю.И.Пионтковского. За год это предприятие выпустило пять ТБ-3, а в Филях изготовили 155 самолетов. Это составляло примерно половину планового задания.

Существовали еще планы строительства нового завода на Дальнем Востоке, в районе Болонь-Оджен, который должен был выпускать до 200 ТБ-3 в год. Впоследствии для этого предприятия выбрали другую площадку – в нынешнем Комсомольске-на-Амуре, но ТБ-3 там не строили.

Учитывая первый опыт эксплуатации в частях, в серийные машины постепенно внесли ряд изменений. Все самолеты с конца 1932 г. имели гладкий, о не гофрированный носок крыла. С самолета №2236 (т.е. 36-й машины завода №22) на передней части фюзеляжа появились поручни, облегчающие покидание пилотской кабины с парашютом. С бомбардировщика №22141 стали перекрывать металлическими лентами щели между фюзеляжем и крылом. Со второй половины 1932 г. УВВС требовало ввести новые поворачивающиеся подкрыльные башни, но они так и не появились. Все ТБ-3 ранних серий оснащались «штанами» по типу Р-6.

Серийные ТБ-3 выпуска 1933 г., в общем-то, не сильно отличались от бомбардировщиков, сданных заводом №22 годом раньше. Эталоном на 1933 г. являлся самолет №2231 1. Его испытывал в НИИ ВВС экипаж Байдукова. На нем ввели «люльку» (или «бороду») – выступ под носовой частью. Это позволило удобнее разместить штурмана при бомбометании. В «люльку» перенесли для него бомбовый прицел. Отзываясь на жалобы о плохом обзоре из штурманской кабины, в ней ввели дополнительные боковые окна. После резкого скачка веса на первых бомбардировщиках, вызванного примитивной технологией и заменой импортных легированных сталей отечественными более низкого качества, ТБ-3 облегчили за счет снятия части внутренних переборок, лестниц и прочих второстепенных элементов. Ликвидировали радиорубку. Проход из отсека Ф-2 в Ф-3 сделали понизу. Переделали люки в противопожарной перегородке. Сняли посадочные фары. Ввели храповики для автостартера на втулках винтов. И, наконец, на самолете поставили унитаз!

Эталон одобрили, и его отличия постепенно внедрили в серию. «Люлька» на самом деле делалась на серийных машинах еще с №22252. Проход через бомбоотсек понизу тоже уже был внедрен на серийных машинах.

Намечавшиеся УВВС мероприятия по применению новых моторов М-34 или оснащению М- 1 7 понижающим обороты редуктором (что обеспечивало большую эффективность винтомоторной группы для такого тихоходного самолета), замены резиновых амортизаторов гидравлическими, возможности снятия бензобаков без разборки крыла остались пока нереализованными. Предлагалось, в частности, закупить за границей 20 комплектов колес с механическими и пневматическими тормозами, а образцы гидроамортизаторов заказать у итальянских фирм.

Основным направлением совершенствования ТБ-3 тогда являлось увеличение дальности его полета. В первую очередь это было необходимо для условий Забайкалья и Дальнего Востока, где потенциальные цели далеко отстояли от советской границы. По просьбе командования ВВС Отдельной Краснознаменной Дальневосточной армии (ОКДВА) в ЦАГИ начали проектировать вариант ТБ-3 с моторами М-17Ф (еще не существовавшими), уменьшенным экипажем, более слабым вооружением, но с той же максимальной бомбовой нагрузкой. По расчетам, с 1 000 кг бомб он должен был иметь радиус действия 1 200 км против 955 км у серийных самолетов. Отдельные элементы этого проекта попробовали внедрить на экспериментальных машинах, но в целом опытный образец «дальневосточного» бомбардировщика не строился.

В НИИ ВВС испытывались два самолета (№22243 и №22250), облегченные до крайнего предела. С них сняли подкрыльные башни, наружные бомбодержатели Дер-15 и Дер-16, кассеты Дер-9, створки бомболюков. Проемы последних задраили. Экипаж уменьшили с восьми до шести человек. Все это позволило снизить вес пустого самолета на 721,8 кг. За счет этого взяли еще 1000 кг горючего. Бомбовая нагрузка равнялась всего 1 000 кг – четырем бомбам по 250 кг на балках Дер-13 под крылом. Зато на испытаниях экипажи Юмашева и Громова достигли дальности 2740 км.

Непосредственно в частях впоследствии практиковали облегчение бомбардировщиков за счет снятия подкрыльных башен, балок Дер-15 и Дер-16, а иногда и кассет Дер-9. Это экономило до 400 кг.

Но увеличение дальности за счет ослабления бомбового вооружения сокращало боевые возможности самолета. Поэтому стали искать другие пути. В НИИ ВВС пытались «выжать» все возможное из обычного серийного бомбардировщика. Еще в 1932 г. там попробовали поднять дальность полета с полной бомбовой нагрузкой за счет увеличения разрешенного взлетного веса. Его сначала довели до 19300 кг, а затем до 19500 кг. Перегруженный самолет пилотировал К.П.Миндер, доказавший возможность эксплуатации машины и при столь большом весе. Правда, взлет получался затянутым, разбег занимал 680 м – для аэродромов того времени это было довольно много. После этого лимиты по взлетному весу для строевых частей пересмотрели. Для ранних серий (до №22200) его официально установили равным 19,5 т, для более поздних – 20 т.

В 1933 г. нашли и другие способы увеличения радиуса действия ТБ-3. Во-первых, начали летать на обедненных смесях (много воздуха – мало топлива). При правильной регулировке карбюраторов это давало прибавку к дальности примерно в 15%. Во-вторых, попробовали перейти со штатной бензин-бензольной смеси на этилированный бензин. Бензин-бензольную смесь применяли потому, что М-1 7 с его высокой степенью сжатия на чистом отечественном низкосортном бензине страдал от детонации. Бензол повышал октановое число, показывающее устойчивость против детонации, но снижал тепловую эффективность топлива. В этилированном бензине антидетонационная присадка – тетраэтилсвинец – содержится в очень небольшом количестве. Поэтому такого бензина для нормальной работы двигателя нужно меньше. При том же запасе горючего дальность увеличивалась примерно на 20%.

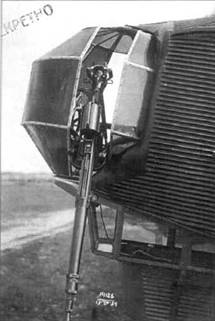

Экспериментальная башня с пушкой «Эрликон»

В июне 1933 г. два самолета, М.М.Громова и А.Б.Юмашева, за счет применения обедненной смеси и этилированного бензина показали дальность 3150 км. Все члены экипажей получили благодарность Реввоенсовета и по месячному окладу. Два месяца спустя Юмашев поднял в воздух модифицированный облегченный ТБ-3. На нем полностью убрали наружную подвеску бомб. Вместо этого в просторном фюзеляже установили дополнительные кассеты Дер-9. Всего самолет теперь мог нести внутри 36 бомб по 100 кг. За счет демонтажа бомбодержателей под фюзеляжем и крылом, кое-какого оборудования и облегчения самой конструкции выиграли 51 8 кг. Еще более 100 кг получили за счет уменьшения запаса масла в полтора раза (это внедрили и в серии). Но суммарный вес с бомбами дошел до 20 т. Добавочный бензин и улучшение аэродинамики позволили еще более увеличить дальность. 8 августа 1933 г. экипаж Юмашева совершил беспосадочный перелет Щелково – Евпатория – Щелково, сбросив 2500 кг бомб на полигоне в Крыму.

Стараясь на практике определить влияние на ТБ-3 аэродинамического «вылизывания», в 1933 г. на одном самолете зокрыли тележки шасси обтекателями, а также сняли ряд узлов, выступавших в набегающий поток, в т.ч. наружные бомбодержатели и все стрелковые установки, люки которых зашили. Эта машина получила прозвище «задраенной». Однако выигрыш по максимальной скорости не превысил 4,5%. При тех скоростях, на которых летал ТБ-3, не стоило вкладывать слишком много труда в «облагораживание» его аэродинамического облика.

Параллельно с этим велись работы по усилению вооружения бомбардировщика. Очень хотелось поставить на самолет пушки. Еще в начале 1932 г. на опытном АНТ-6 смонтировали 20-мм пушку РМ, которую, однако, вскоре сняли. А в апреле того же года Надашкевичу и Курчевскому предложили разработать установки динамореактивных (безоткатных) пушек на крыльях и в хвостовой части бомбардировщика. Неизвестно, был ли создан такой проект. Более реалистичным выглядело применение на ТБ-3 швейцарских 20-мм автоматических пушек «Эрликон». Работы по размещению их в носовой части самолета велись с 1933 г.

На бомбардировщиках выпуска 1933 г. добились достаточно высокой надежности как планера, так и мотоустановки. При этом от серии к серии вес пустого самолета неуклонно снижался. Если для первых машин он был около 1 2000 кг, то к машине №22301 дошли до уровня 1 1350 кг. В годовом отчете НИИ ВВС удовлетворенно записано: «Самолет ТБЗ-4М17 был доведен по своим данным полностью удовлетворяющим поставленной задаче». Немного коряво, но вполне справедливо. В результате совместных усилий коллектива конструкторов, серийных заводов и ВВС страна получило грозное современное оружие с наличием которого не могли не считаться потенциальные противники.

За 1933 г. завод №22 выпустил 270 ТБ-3, еще 37 добавил завод №39. Согласно постановлению Реввоенсовета, с 1 января 1934 г. приемку самолетов с моторами М-17 следовало прекратить – предполагался переход на новые М-34. На самом деле их еще некоторое время продолжали строить из-за нехватки новых двигателей. При этом часть машин выпуска 1934 г. получила усовершенствованные М-17Ф (500/715 л.с.). В Москве последним ТБ-3 с М-17 стал самолет №22385.

В конце 1934 г. первый ТБ-3 выпустил новый завод №1 8 в Воронеже. Предприятие было еще не достроено. Машину собирали прямо на краю аэродрома, а выкатывали вручную – не нашлось тягача. Завод № 1 8 в 1934 г. выпустил пять ТБ-3, после чего его переключили на выпуск другой продукции.

Самолеты с моторами М -1 7 стали самой массовой модификацией ТБ-3 – более половины общего выпуска. Теперь мы познакомимся с этим самолетом поближе.

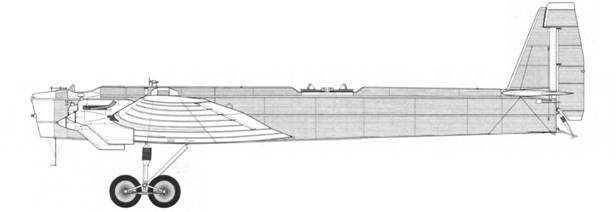

ТБ-3 4 М-17 1935 г. подкрыльные башни Б-2 сняты

Г-52

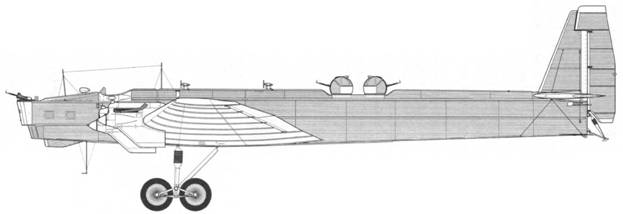

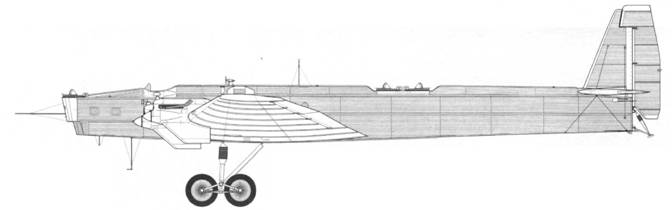

ТБ-3 4 М-17 250-й АП ДА, лето 1942 г. с РПК-2 и пулеметами ШКАС

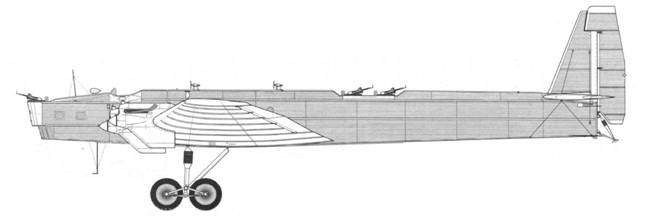

ТБ-3 4 М-17 250 – й АП ДА, лето 1942 г. с двумя турелями MB – 3

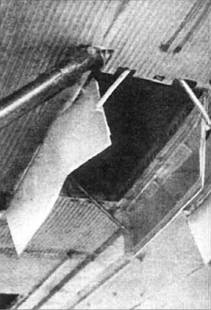

Створки бомбоотсека открывались тросовым механизмом от штурвала s штурманской кабине

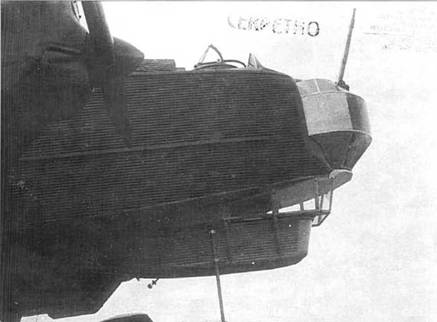

Носовая часть фюзеляжа имела вырез под турель

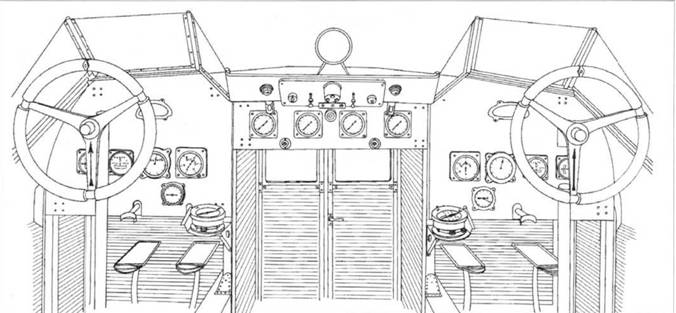

Вид на приборные доски летчиков. Посередине проход в кабину штурмана
