"Ворон"

Сверхзвуковой подвесной беспилотный самолет-разведчик, проект

В самом конце 60-х годов в руки СССР попал американский беспилотный самолет-разведчик D-21. "Американец" представлял большой интерес для отечественной авиационной промышленности, так как представлял из себя достаточно компактный летательный аппарат, оборудованный комплектом современного разведывательного оборудования, рассчитанный на длительные полеты и выполнение разведывательных задач на больших сверхзвуковых скоростях в условиях кинетического нагрева конструкции. К исследованиям D-21, его конструкции, материалов, примененным производственным технологиям, систем оборудования и использованной элементной базы были оперативно подключены многие ведущие предприятия и организации МАП, МРП и МОП, в том числе и ММЗ "Опыт", в качестве головного предприятия, как имевший достаточный опыт в проектировании сверхзвуковых и дозвуковых беспилотных самолетов-разведчиков наземного старта (комплексы "Ястреб-1", "Ястреб-2", "Рейс", "Стриж").

В соответствии с Решением комиссии Президиума Совета Министров СССР по военно-промышленным вопросам № 57 от 19 марта 1971 года в ММЗ "Опыт", опираясь на исследования по D-21, подготовили аванпроект советского аналога американского беспилотного разведчика, с учетом использования отечественных материален^с^ ловой установки и самолетного и целевого оборудования. Тема получила шифр "Ворон".

Согласно аванпроекта беспилотный разведчик "Ворон" должен был входить в комплекс стратегической и оперативной воздушной разведки и предназначался для выполнения операций во взаимодействии с другими средствами воздушного и наземного обеспечения. Комплекс должен был включать: дальний сверхзвуковой беспилотный самолет- разведчик "Ворон", самолет-носитель беспилотного разведчика (самолеты Ту- 95 или Ту-160), средства наземного инженерно-технического обеспечения, средства приема и обработки полученной разведывательной информации. Самолет-разведчик должен был после старта с самолета-носителя и выполнения своей разведывательной миссии выходить в зону, в которой от него отделялся спасаемый отсек с разведматериалами (по типу, как это выполнялось в комплексе "Ястреб-1").

В качестве маршевого двигателя должен был использоваться сверхзвуковой прямоточный воздушно-реактивный двигатель типа РД-012 с максимальной полетной тягой 1350 кгс. После отделения от самолета-носителя "Ворон" предполагалось разгонять до высокой сверхзвуковой скорости, соответствующей расчетному режиму прямоточного маршевого двигателя, при помощи подвесного порохового разгонного ускорителя с тягой 47500 кгс. В ходе исследований по теме рассматривалось применение беспилотного разведчика "Ворон" в варианте наземного старта, но такой вариант использования для "Ворона" был признан менее эффективным, чем его использование как элемента составной авиационной системы.

Работы по теме "Ворон" проводились в течение нескольких лет и дали достаточно много интересного и полезного материала для дальнейшего развития отечественных технологий создания проектов перспективных, самолетов, предназначенных для полетов на больших сверхзвуковых скоростях.

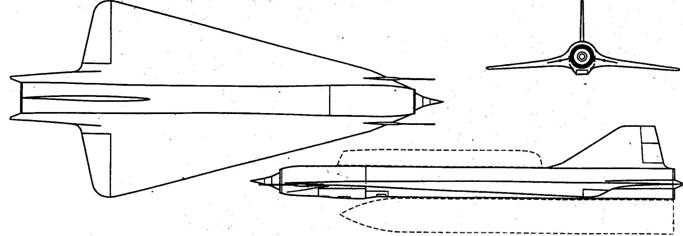

Основные расчетные данные беспилотного самолета-разведчика "Ворон" длина самолета – 13,06 м; размах крыла -5,8 м; высота самолета – 2,08 м; площадь крыла – 37,0 м 2 ; масса в момент отрыва – 6300 кг; масса в момент отрыва с разгонным ПРД – 14120 кг; масса пустого самолета – 3450 кг; масса топлива – 2850 кг; скорость полета на маршруте – 3500-3800 км/ч; высота полета – 23000-26400 м; дальность полета – 4600 км.
