"136" (СВВП)

Фронтовой многоцелевой истребитель вертикального взлета и посадки, проект.

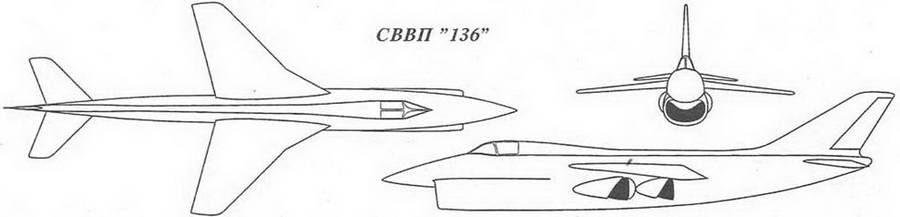

В 1963 - 1964 годах в КБ производилась предварительная проработка проекта фронтового дозвукового истребителя вертикального взлета и посадки. Работа проводилась в инициативном порядке по распоряжению А.Н.Туполева. В короткий срок в КБ было подготовлено предварительное техническое предложение по машине, получившей по КБ обозначение самолет "136". Для самолета "136" была выбрана компоновочная схема, аналогичная британскому проекту Р. 1127 и проекту КБ А.С. Яковлева "ЯкВ": высокоплан с небольшим треугольным крылом малого удлинения. Двигатель с поворотными соплами размещался в центральной части фюзеляжа. Крыло с переменной стреловидностью по передней кромке: в корневых частях 60°, в консольных -45°. Полукруглый нерегулируемый воздухозаборник располагался в носовой части фюзеляжа под большим обтекателем РЛС. Экипаж один человек.

По проекту были подготовлены предварительные материалы и тактическая модель,которые были представлены ВВС. Дальнейшего развития проект не имел.

Основные проектные геометрические данные самолета "136"

- длина самолета - 11,8 м;

- размах крыла - 5,12 м;

- высота самолета - 2,5 м.
