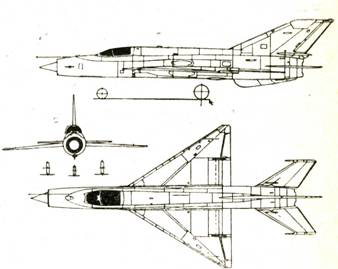

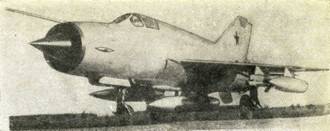

РОССИЯ МиГ-21СМ ОКБ им. А. И. МИКОЯНА

Фронтовой истребитель Экипаж 1 чел.

Модификации. МиГ-21 СМ (1968 г.), МиГ-21М (1968 г.), МиГ-21МФ (1970 г.), МиГ-21МТ (1971 г.) -серийные истребители.

Размеры. Размах крыла 7,15 м; длина самолета (без ПВД) 14,90 м; высота самолета 4,71 м; площадь крыла 22,95 м2 ; угол стреловидности крыла по передней кромке 57°.

Двигатели. ТРДФ Р-13-300 (1X63,6 кН/1Х X 6490 кгс, МиГ-21СМ, МиГ-21МФ, МиГ-21МТ, МиГ-21СМТ) или Р-11Ф2С-300 (МиГ-21М). Возможна установка стартовых твердотопливных ускорителей СПРД-99.

Массы и нагрузки, кг: нормальная взлетная 8300 (МиГ-21 СМ), 8200 (МиГ-21М, МиГ-21МФ), 8800 (МиГ-21МТ), 8900 (МиГ-21СМТ); максимальная взлетная 9400 (МиГ-21МФ); топлива во внутренних баках 2200 (МиГ-21СМ, МиГ-21М, МиГ-21МФ), 2700 (МиГ-21МТ), 2450 (МиГ-21СМТ); пустого 5350 (МиГ-21МФ).

Летные данные. Максимальная скорость 2175 км/ч (МиГ-21МТ и МиГ-21СМТ), 2230 км/ч (МиГ-21СМ, МиГ-21М, МиГ-21МФ); максимальная скорость у земли 1300 км/ч; максимальная скороподъемность 204 м/с; практический потолок 17 500 м (МиГ-21СМ), 17 300 м (МиГ-21М, МиГ-21СМТ), 18 200 м (МиГ-21МФ); практическая дальность 1050 км (МиГ-21 СМ, МиГ-21М, МиГ-21МФ), 1300 км (МиГ-21МТ, СМТ); перегоночная дальность 1420 км (МиГ-21СМ, МиГ-21М, МиГ-21МФ), 1670 км (МиГ-21МТ, МиГ-21СМТ); длина разбега 800 м; длина пробега 550 м; максимальная эксплуатационная перегрузка 8,5.

Конструктивные особенности. Дальнейшее развитие истребителей МиГ-21ПФМ и МиГ-21С. Увеличена емкость накладного топливного бака.

Оборудование. Радиоприцел С-21 (МиГ-21СМ и МиГ-21 СМТ) или РП-22С (МиГ-21М, МиГ-21МФ); оптический прицел АСП-ПФД; пилотажно-навига- ционный комплекс (ПНК) «Полет-ОИ» (включает систему автоматического управления СВУ-23ЕСН; систему ближней навигации и посадки РСБСН-5С и антенно-фидерную систему «Пион-Н»); помехо- защищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной автоматизированной системой управления «Воздух-1»; катапультное кресло КМ-1.

Вооружение. Встроенная пушка ГШ-23Л (23 мм, 200 снарядов). До четырех УР К-13М, РС-2УС, Р-ЗС, Р-ЗР, Р-55, Р-60, Р-60М, а также НАР калибром 57 и 240 мм и свободнопадаю-

Щие бомбы различных типов калибром до 500 кг (максимальная масса боевой нагрузки до 1300 кг).

Состояние. Состоит на вооружении ВВС ряда стран СНГ и многих других государств. С вооружения ВВС России снят. Серийный выпуск прекращен.

Дополнительные сведения. Всепогодный истребитель-перехватчик, по сравнению с самолетами предыдущих модификаций имеет лучшие разгонные характеристики и скороподъемность. Широко применялся в локальных конфликтах.

МнГ-21СМ серийно строился в 1968-1974 гг. в Горьком, МиГ-21 М - в 1968-1971 гг. на ММЗ «Знамя труда», а также в Индии фирмой HAL по советской лицензии (с 1971 г.), МиГ-21МФ - в 1975 г. в Горьком и в 1970-1974 гг. - на ММЗ «Знамя труда», МиГ-21МТ-в 1971 г. на ММЗ «Знамя труда» и МиГ-21СМТ - В 1971 -1972 гг. в Горьком (продолжение - в разделе «МиГ-21 бис»).
