«Кроталь-NG»

(ФРАНЦИЯ)

Комплекс «Кроталь-NG» (New Generation - нового поколения), разработанный в 1988 г., предназначен для обеспечения противовоздушной обороны войск и гражданских объектов, боевых порядков танковых и механизированных бригад, ведет борьбу с низковысотными целями.

Он отличается от предшествующей версии «Кроталь» большей точностью обнаружения и сопровождения целей, повышенными огневыми возможностями, усовершенствованной вычислительной техникой.

Комплекс «Кроталь-NG» унифицирован (РЛС, ЗУР) с морским вариантом «Кроталь-naval-NG».

Современный всепогодный комплекс можно условно разбить на шесть подсистем, которые могут монтироваться на различных платформах, включая даже шасси М987 от американской системы залпового огня MLRS.

Электрически вращаемая башня комплекса «Кроталь-NG» массой около 4800 кг включает в себя обзорную РЛС со встроенным запросчиком государственного опознавания, куполообразную РЛС сопровождения, оптическое оборудование, состоящее из инфракрасной, работающей днем и ночью, камеры, инфракрасного дальномера, дневной ТВ-камеры и восьми боеготовых ракет, размещаемых двумя пакетами по четыре ракеты на каждом.

Обзорная РЛС типа Thomson-CSF TRS 2630 Е-диапазона с перестройкой частоты вращается со скоростью 40 об./мин. Она оснащена плоской антенной и имеет улучшенную помехозащищенность (низкий уровень боковых лепестков, стро- бирование луча, переключение частоты в широком диапазоне и постоянный уровень ложных тревог), а также способна работать при движении шасси. Дальность обнаружения самолетов составляет 20 000 м и около 8000 м - для зависших вертолетов. Максимальная высота обнаружения - 5000 м. Возможно одновременное автосопровождение восьми, представляющих наибольшую угрозу, целей.

РЛС сопровождения - моноимпульсная доплеровская с перестройкой частоты и с улучшенной помехозащищенностью станция, которая работает в J-диапазоне с дальностью 30 000 м для целей типа зависший вертолет и самолетов, имеющих скорость полета свыше М2.

Оптико-электронная система слежения за целью включает в себя тепловизор типа Castrol thermal TV camera, имеющий широкое (8,Гх5,5°) и узкое (2,7°х1,8°) поля обзора (максимальная дальность обнаружения в хороших погодных условиях составляет 19 000 м и снижается до 10 000 м в плохих условиях видимости), дневную телевизионную камеру типа Mascot CCD TV camera с полем обзора 2,4 °х 1,8° и дальностью обнаружения цели до 15 000 м, канал видеосопровождения следящей системы для автоматического сопровождения цели и ракеты, а также ИК-дальномер с широким полем обзора для захвата ракеты на начальном участке ее полета.

Принцип наведения ракеты подразумевает использование данных, получаемых всеми измерительными системами для передачи на борт ракеты, где микропроцессор их обрабатывает. Тем самым улучшается помехозащищенность процесса передачи данных, есть защита от пропадания одного сигнала на доли секунды. После обработки выдаются команды управления наведения ракетой.

Полет ракеты стабилизируют четыре складывающихся стальных стабилизатора, раскрывающихся после ее вылета из ТПК. Боевая часть типа TDA - осколочного типа и направленного действия - срабатывает от взрывателя FPNG (Fulse de Proximity Nouvelle Generation). Электромагнитный взрыватель контактного типа срабатывает с помощью процессора, находящегося на борту ракеты, с временем задержки в диапазоне от 0,2-0,5 с до точки ее встречи с целью. Радиус поражения осколков составляет 8 м.

Максимальная дальность поражения ракеты составляет 11 000 м, а минимальная - 500 м. Высота зоны поражения - от нескольких десятков до 6000 м.

Максимальная скорость ракеты равна М3,6. Она достигается с помощью модернизированного для уменьшения дымовой заметности твердотопливного ракетного двигателя от ракеты «Сайндвиндер» класса «воздух-воздух». Ракета летит на дальность 8000 м за 10 с. может совершать маневр с перегрузкой до 35g на всей дистанции полета. Двигатель весит 37,9 кг и содержит 31,4 кг топлива.

В нормальных условиях радиолокационная и оптико-электронная системы работают одновременно и постоянно контролируют друг друга. Следящие системы определяют зону обзора (окно наблюдения), где находится цель, местоположение наводимой ракеты и местоположение ложных целей.

В пределах этой зоны обзора вычисляются окна для каждой сопровождаемой цели. Получаемые от различных измерителей (радиолокационный канал и оптический) координаты по каждой цели сравниваются с помощью цифрового фильтра. В дальнейшем используется более точная оценка координат цели и ракеты. Все команды управления ракетой передаются с помощью узкого луча (используется перестройка частоты в канале телеуправления).

Цветные экраны мониторов отображают номера целей в цифровом виде, на них передается термо- и телевизионное изображения, а также видеоинформация от следящих РЛС, масштабная сетка обзорной РЛС и информация о готовности к пуску ракет. Операторы могут использовать все возможности компьютерного меню, отображаемого на дисплеях с помощью соответствующих клавиш.

Процесс обнаружения, захвата цели на сопровождение и уничтожения проходит автоматически. Стреляющему необходимо лишь дважды провести государственное опознавание цели. Время реакции равно 5 с. Общее время, необходимое для обнаружения цели и уничтожения на рубеже 8000 м, составляет около 15 с. Время перезахвата составляет 1-2 с и зависит от того, является цель групповой или одиночной. Теоретически возможно одним огневым узлом уничтожить две отдельные группы по 4 цели в каждой на всей глубине зоны поражения от 11 000 м до 500 м. Время перезаряжания двух ракетных пакетов составляет около 10 мин.

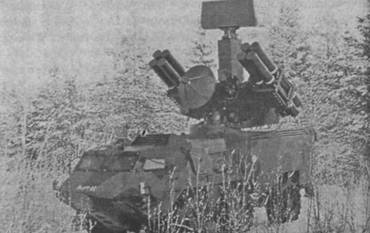

Комплекс находится в производстве. Состоит на вооружении Франции (ВВС - 12 авиатранспортабельных огневых узлов контейнерного типа), Финляндии (сухопутные войска - 20 комплексов на шасси SISU ХА-180 (6х6) АРС производства 1992-1993 гг.). Южная Корея имеет несколько шасси, закупленных с целью модернизации своей собственной системы ПВО Pegas.

В 1988 г. комплекс «Кроталь-NG» был принят на вооружение Вооруженными Силами Финляндии для своей системы ПВО и занял нишу между переносными ЗРК «Стрела-2» (SA-7), «Стрела-3» (SA-14), «Игла-1» (SA-16) и стационарным комплексом С-125 (SA-3). Первоначально в 1992 г. приобретено 20 огневых узлов с РЛС типа Thomson-CSF TRS 2630 и смонтировано на шасси SISU ХА-180 (6х6) APCs.

Вслед за Финляндией Королевские ВВС Нидерландов для защиты своих авиабаз выбрали контейнерный вариант комплекса «Кроталь-NG» на трехосном шасси. Однако финансовые проблемы сказались на результатах программы.

В середине 1991 г. ВВС Франции заинтересовались таким же вариантом комплекса «Кроталь-NG». Эта версия комплекса привлекательна тем, что она является авиатранпортабельной, тем самым возможно выполнение миротворческих задач в любой точке земли. Французский вариант предусматривал боевой расчет из двух человек. Контракт на поставку 12 комплексов был подписан ВВС Франции в 1997 г.

Южная Корея создавала свою всепогодную систему ПВО на базе комплекса «Кроталь-NG».

В 1996 г. фирма Thomson-CSF Airsys начала работы по размещению комплекса «Кроталь-NG» на шведском шасси МО WAG Piranha (10x10), но сообщения о создании прототипа не поступало.

Ракета VT-1, созданная для комплексов «Thomson-CSF» и «Кроталь-NG» в середине 1986 г., прошла успешные боевые пуски в 1989 г.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 11,0

минимальная 0,5 Высота поражения, км:

максимальная 6,0

минимальная 0,02

Длина ракеты, м 2,29

Диаметр ракеты, м 0,16 Масса, кг:

ракеты 75,0

боевой части 14,0

Тип боевой части осколочно-фугасный с контактным и неконтактным взрывателями

Максимальная скорость ракеты, М 3,6

Время перезаряжания, мин 10

Двигатель твердотопливный

Метод наведения ракеты радиокомандный
