«Shahine-1», «Shahine-2»

(ФРАНЦИЯ)

В 1975 г. фирма Thomson-CSF подписала контракт с Саудовской Аравией на проектирование, создание и производство мобильного, всепогодного комплекса ПВО «Shahine-1», предназначенного для борьбы с целями, летящими на малых высотах. Контракт предусматривал поставку нескольких батарей комплекса «Shahine-1», каждая из которых включала две системы обнаружения целей и четыре огневых узла, монтируемых на модифицированном шасси типа МВТ АМХ-30. Батареи должны были поставляться в Саудовскую Аравию в период с 1980 по 1982 гг.

Для ведения совместных боевых действий с батареями «Shahine-1» Саудовская Аравия приобрела спаренные 30-мм зенитные пушки, монтируемые на шасси АМХ-30.

Базовая версия комплекса «Shahine» монтируется на шасси типа АМХ-30 МВТ, которое имеет улучшенную проходимость по пустынной местности.

Система обнаружения состоит из импульсной доплеров- ской обзорной РАС E/F-диапазона с дальностью обнаружения 18 500 м (высота обнаружения - 6000 м), цифрового канала приемника для осуществления СДЦ (МП - moving target

Indication - селекции движущихся целей). Данные обрабатываются на компьютере, что позволяет сопровождать до 40 целей и автоматически идентифицировать 12 наиболее опасных из них. ТВ-система размещается на своей турели, она обеспечивает при движении комплекса оптическую разведку местности и целей.

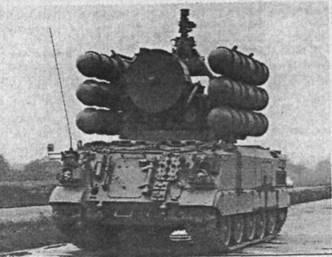

Огневой узел состоит из моноимпульсной доплеровской РЛС I диапазона (дальность действия - 17 000 м). РАС осуществляет одновременно сопровождение цели, а также одной или двух наводимых на цель ракет. РАС имеет цифровой приемник, кругообразную поляризационную антенну. В огневой узел входит система наведения ракеты по методу телеуправления.

На начальном участке полета ракета захватывается на сопровождение с помощью ИК-датчиков. При воздействии помех на РАС происходит переход на ТВ-систему, которая осуществляет сопровождение цели и наведение ракет. Боезапас готовых ракет составляет шесть штук. При израсходовании боезапаса осуществляется перезаряжание, ракеты доставляются на транспортно-заряжающей машине типа MTLV (missile transport and loading venicle).

Ракета R460 комплекса «Shahine» является модернизированным вариантом ракеты R440 комплекса ПВО «Crotale». Она имеет длину 3,12 м, диаметр - 0,156 м и размах крыльев - 0,59 м. Общий вес - 100 кг, из них 15 кг - боевая часть направленного действия осколочного типа. Срабатывание боевой части производится либо от пассивного ИК-взрывателя или от контактного взрывателя. Радиус поражения боевой части (скорость разлета осколков - 2,3 м/с) составляет 8 м.

За носовой конусообразной частью ракеты, в которой содержится контактный взрыватель, находится секция. В ней размещается система управления тангажом и курсом полета ракеты, а также привод системы демпфирования от курса. I [оследняя система управляет рулями, выполненными по схеме «утка». Далее в ракете находится батарея питания, электронный блок управления и другие необходимые системы, в том числе боевая часть. В следующей секции расположен ракетный двигатель, разгоняющий ракету до максимальной скорости 2,8М. Твердотопливное топливо производится фирмой ENPE. Время горения составляет около 4,5 с.

Последняя секция ракеты содержит приемник и передатчик, рули, ИК-трассер и сопло.

Фирма Thomson-CSF является головным производителем радиолокационного оборудования и электроники, а фирма Matra - головным производителем ракет.

Система связи IVPDL (Inter-Vehicle Position and Data Link) позволяет разносить узел обнаружения и огневой узел на дальность до 4000 м. Возможен прием информации от соседнего узла обнаружения на дальностях до 7000 м. Другие системы связи позволяют интегрировать узел обнаружения с вышестоящим командным пунктом и получать от него требуемую информацию о воздушной обстановке.

В 1984 г. Саудовская Аравия заключила контракт с фирмой Thomson-CSF о создании модернизированной версии комплекса «Shahine-1», получившей наименование «Shahine-2». Стоимость контракта составила 4 миллиона долларов США. Этот комплекс предполагалось монтировать на шасси АМХ-30 или буксируемом прицепе. Последняя версия получила наименование ATTS - Air Transportable Towed System. Модульная конструкция системы обнаружения и огневой системы позволяет размещать их на любой необходимой платформе. В комплексе «Shahine-2» дальность действия обзорной РАС увеличилась до 19 500 м, имеется аппаратура связи SHADL (Shahine Data Link), позволяющая принимать информацию от центра управления типа Litton TSQ73. Кроме того, вместо ИК-взрывателя используется электромагнитный контактный взрыватель.

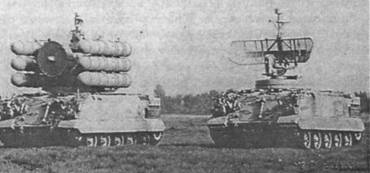

Комплекс в составе самоходной ПУи самоходной РЛС обнаружения

В период 1991-1993 гг. фирма Thomson-CSF выполнила контракт по модернизации нескольких батарей комплекса «Shahine-1» до уровня «Shahine-2». Программа модернизации получила наименование Dattier. Общая стоимость контракта составила 492,7 миллиона долларов США. В 1994 г. на ремонт комплексов «Shahine» и зенитных систем потрачено 670 миллиона долларов США.

Производство комплекса «Shahine» завершено. Всего произведено 39 узлов обнаружения и 73 огневых узла на базе шасси АМХ-30, а также 10 узлов обнаружения и 19 огневых узлов, размещаемых на буксируемом прицепе. Состоит на вооружении ВВС и ПВО Саудовской Аравии.

Для типовой цели, имеющей эффективную поверхность рассеивания 1 м2 и скорость 250 м/с (М0,75), ниже приведены следующие тактико-технические характеристики.

При движении цели с ненулевым параметром максимальная дальность поражения составляет 8000 м, а минимальная дальность поражения - 2000 м.

Вероятность поражения цели одной ракеты составляет 0,9, а при применении двух ракет - 0,99.'

Для ракеты R460 ниже приведены маневренные возможности на различных дальностях полета.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная (в зависимости от типа цели) 11,8

минимальная 0,5

Высота поражения, км:

максимальная 6,8

минимальная 0,01

Длина ракеты «Mistral», м 1,86

Диаметр ракеты, м 0,09

Размах крыльев, м 0,2

Масса боевой части, кг 3,0

Тип боевой части осколочно-фугасный

с контактным и неконтактным взрывателями
