«Круг»

(РОССИЯ)

Самоходный зенитный ракетный комплекс «Круг» (SA-4 «Ganef» по классификации США/НАТО) предназначен для поражения воздушных целей на дальностях до 50 км.

Разработка комплекса была начата в 1958 г. Головной организацией был определен НИИ-20 Государственного комитета по оборонной технике (ГКОТ), главным конструктором назначен В. П. Ефремов. Станция наведения ракет 1С32 комплекса «Круг» разрабатывалась в том же НИИ-20 главным конструктором И. М. Дризе.

Ракету КС-40 (ЗМ8) массой 1800 кг с прямоточным двигателем должен был создать коллектив ОКБ-8 Свердловского СНХ во главе с Л. В. Люльевым. На зенитной управляемой ракете применен прямоточный воздушно-реактивный двигатель (ПВРД) с использованием неагрессивного жидкого топлива. В качестве окислителя в ПВРД используется кислород воздуха, так что в баках ракеты размещается только горючее - керосин. ПВРД превосходил ракетные двигатели по удельной тяге в 5 и более раз. Для скоростей полета ракеты, в 3-5 раз превышающих звуковую, ПВРД характеризовался наименьшим расходом горючего на единицу тяги.

С учетом невозможности работы ПВРД на малых скоростях ракета ЗМ8 выполнена по двухступенчатой схеме. Для обеспечения условий запуска прямоточного двигателя твердотопливные ускорители разгоняют ракету до скорости, соответствующей числу М=1,5-2.

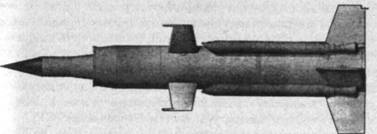

Зенитная управляемая ракета ЗМ8 ЗРК «Круг»

Требование реализации поперечных перегрузок порядка восьми единиц в значительной мере определило выбор общей схемы ракеты. Для второй (маршевой) ступени принята компоновка с поворотным крылом, которая обеспечивает создание достаточной подъемной силы при небольших углах атаки корпуса ракеты. Сам корпус маршевой ступени ракеты представляет собой сверхзвуковой прямоточный двигатель ЗЦ4 - трубу с остроконечным центральным телом, кольцевыми форсунками и стабилизаторами горения. В центральном теле воздухозаборника с диаметром цилиндрической части 450 мм, помимо осколочно-фугасной боевой части ЗН11 массой около 150 кг, располагаются радиовзрыватель ЗЭ26 и шаровой баллон воздушного аккумулятора давления. В передней части центрального тела предполагалась установка головки самонаведения. Центральное тело незначительно заглублено во внутренний объем корпуса ракеты. Далее располагаются ажурные конструкции из кольцевых и радиальных элементов - спрямляющие решетки, блоки форсунок, стабилизаторы горения. В кольцевом корпусе двигателя с наружным диаметром 850 мм начиная от его передней кромки располагаются баки с керосином, примерно посредине длины - рулевые машинки, крепление крыльев, а ближе к задней кромке - блоки аппаратуры системы управления (СУ).

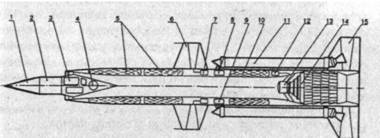

Компоновка ракеты 3М8 ЗРК «Круг»:

I - обтекатель; 2 - боевая часть; 3 - радиовзрыватель; 4 - воздушный аккумулятор давления; 5 - топливные баки; б - поворотное крыло; 7 - рулевая машинка; 8 - аппаратура радиоуправления; 9 - автопилот; 10 - бак изопропилнитрата;

II - стартовый ускоритель; 12 - турбонасосный агрегат; 13 - блок форсунок; 14- стабилизатор горения; 15 - стабилизатор.

Поворотные крылья размахом 2,2 м размещались по Х-об- разной схеме и могли отклоняться гидропневматическим рулевым приводом в диапазоне 28°. Стабилизаторы размахом 2,8 м устанавливаются по «+»-образной схеме. Длина ракеты составляет 8,4 м, диаметр - 850 мм.

Стартовая масса ракеты - 2455 кг, начальная масса второй (маршевой) ступени - около 1400 кг, из которых примерно 270 кг приходится на керосин и 27 кг на изопропилнитрат.

Подача горючего обеспечивается турбонасосным агрегатом, работающем на монотопливе - изопропилнитрате.

Каждый из четырех стартовых двигателей ЗЦ5 снаряжен зарядом 4Л11 твердого баллиститного топлива РСИ-12К весом 173 кг в виде одноканальной шашки. Для обеспечения отделения стартовых двигателей от маршевой ступени на каждом из них в кормовой и носовой части закреплено по паре небольших аэродинамических поверхностей, расположенных под углом к продольной оси двигателя.

На ракете 3М8 вначале предусматривалось применение комбинированного управления - радиокомандной системы на основном участке полета и самонаведения на конечном участке траектории ЗУР. Полуактивная радиолокационная головка самонаведения должна была работать по отраженному от цели сигналу импульсного излучения канала сопровождения цели станции наведения ракет.

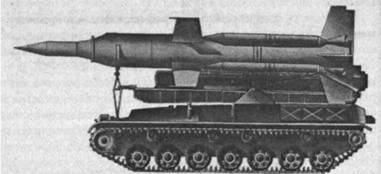

Пуск ракет производится с самоходной пусковой установки (ПУ) КС-41 (2П24), размещенной на гусеничном шасси самоходной артиллерийской установки СУ-100П.

Артиллерийская часть пусковой установки включает опорную балку с шарнирно закрепленной в ее хвостовой части стрелой, поднимаемой посредством двух гидроцилиндров. По бокам стрелы крепятся кронштейны с опорами - направляющими «нулевой длины» - для размещения двух ракет. При старте ракеты передняя опора освобождает путь для прохождения нижней консоли стабилизатора ракеты. На марше ракеты удерживались дополнительными опорами, также закрепленными на стреле: одна опора подводилась спереди и обеспечивала фиксацию сразу обеих ракет, еще по одной опоре придвигалось со сторон, противоположных стреле.

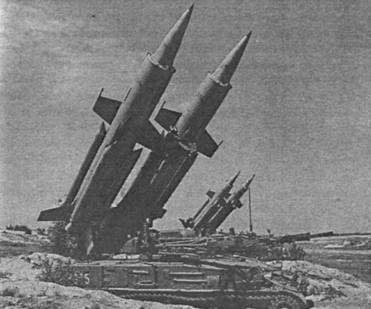

Пуск ракет осуществляется при подъеме стрелы с направляющими на угол от 10 до 60° к горизонту.

Для радиокомандного управления полетом ЗУР используется станция наведения ракет (СНР) 1С32, которая представляет собой когерентно-импульсную РАС сантиметрового диапазона (Н-диапазон). Антенный пост станции представляет собой сложную поворотную конструкцию, наиболее крупным элементом которой является антенна целевого канала. Слева от нее находится антенна узкого луча канала ракеты, над которой размещается антенна широкого луча ракетного канала, а ближе к периферии - антенна передатчика команд на ракету. В дальнейшем в верхней части антенного поста разместили камеру телевизионно-оптического визира. Станция автоматически отрабатывает информацию по целеуказанию, поступающую по телекоду от станции обнаружения целей (СОЦ) 1С12, и производит быстрый поиск цели. Поиск ведется только по углу места, так как разрешающая способность станции обнаружения целей в вертикальной плоскости значительно меньше, чем в горизонтальной. После обнаружения цели осуществляется ее захват на автосопровождение по угловым координатам и дальности.

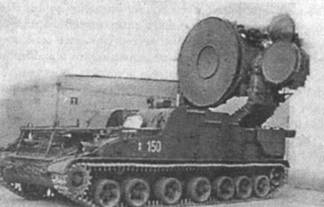

Станция наведения ракет 1С32

Счетно-решающий прибор на станции наведения ракет определяет границы зон пуска и поражения, углы установки антенн захвата и сопровождения ЗУР (с широким и узким сканирующими лучами), а также данные, вводимые в автодальномер цели и ракеты. По передаваемым по телекоду командам от станции наведения ракет производится разворот ПУ в направлении пуска. После входа цели в зону пуска и включения передатчика команд на станции наведения ракет производится пуск ракеты. ЗУР захватывается на сопровождение по сигналам ответчика ракеты угломерной (с широким лучом) и дальномерной системами ракетного канала станции наведения ракет и вводится сперва в узкий луч антенны ракетного канала, а затем и в луч антенны целевого канала. В результате электрические оси обеих антенн ставятся параллельно. На борт ракеты передаются команды управления полетом, формируемые счетно-решающим прибором станции наведения ракет при отклонении ЗУР от направления на цель, а также разовая команда на снятие с предохранения радиовзрывателя.

Наведение ЗУР осуществляется по методу «половинного спрямления» или по методу «трех точек». Радиовзрыватель срабатывает при пролете ракеты на удалении менее 50 м от цели, в противном случае ракета самоликвидируется.

В станции 1С32 реализован метод скрытого моноконического сканирования по угловым координатам и электронный автодальномер цели. Помехоустойчивость обеспечивается литерностью каналов, высоким энергетическим потенциалом передатчика, а также кодированием сигналов управления.

Импульсная мощность станции наведения ракет составляла 750 кВт, чувствительность приемника - 10-13 Вт, ширина луча - 1°. Захват цели на автосопровождение в беспомехо- вой обстановке осуществляется на дальности до 105 км. При заданном уровне пассивных помех (1,5-2 пачки диполей на 100 м пути цели) дальность автосопровождения уменьшается до 70 км.

Ошибки сопровождения цели по угловым координатам не превышали 0,3 д.у., по дальности - 15 м. Для защиты от ракет типа «Шрайк» введены прерывистые режимы работы.

Станция наведения ракет размещается на шасси аналогичном шасси пусковой установки.

В состав зенитного ракетного дивизиона, вооруженного ЗРК «Круг», входит станция разведки целей 1С12 сантиметрового диапазона (Е-диапазона), установленная на шасси тяжелого артиллерийского тягача АТ-Т. Эта же станция под обозначением П-40 («Броня») использовалась и в радиолокационных ротах войсковой ПВО. Она обеспечивает обнаружение истребителя на дальностях до 180 км (при высоте полета 12 км) и цели, летящей на высоте 0,5-70 км. Импульсная мощность излучения станции составляет 1,7-1,8 МВт, чувствительность приемника - 4,3-7,7х10-14 Вт. При круговом обзоре последовательно формируются 4 луча в угломестной плоскости: два нижних шириной 2° и 4°, а также два верхних шириной 10° и 14°. Переключение направления луча осуществляется электромеханическим способом.

В качестве источников электропитания на станции применяются встроенные газотурбинные агрегаты мощностью 40- 120 л.с. Информационный обмен между этими средствами обеспечивался радиотелекодовой связью, что позволило резко сократить временные затраты на развертывание/свертывание на боевой позиции.

Станция разведки целей 1С12

В состав зенитного ракетного дивизиона входят взвод управления, три зенитных ракетных батареи, в каждую из которых включалось по одной станции наведения ракет 1С32 и три пусковых установки 2П24 со спаренными направляющими, а также техническая батарея.

Во взводе управления находится станция обнаружения целей 1С12, а также кабина приема целеуказания комплекса боевого управления «Краб» (К-1).

В состав технической батареи входят автомобильные станции для контроля, обслуживания и ремонта боевых средств комплекса, транспортные и транспортно-заряжающие машины, машины-заправщики, а также технологическое оборудование для сборки и заправки ракет топливом.

Зенитный ракетный дивизион способен вести самостоятельные боевые действия, однако станция разведки 1С12 имеет ограниченные возможности с учетом ее реального размещения на местности с зонами затенения.

Для обеспечения более эффективного применения зенитных ракетных дивизионов они включались в состав зенитных ракетных бригад с единой системой управления.

Бригада, призванная решать задачи ПВО фронта (армии), наряду с тремя зенитными ракетными дивизионами включала в свой состав батарею управления. В батарее управления бригады находилась кабина боевого управления комплекса «Краб», а также собственные средства обнаружения воздушных целей, РЛС обнаружения П40Д, П-18, П-19, радиовысотомер ПРВ-9А (или ПРВ-11).

Совместную работу командных пунктов бригады и дивизионов обеспечивал комплекс управления К-1 («Краб»).

Совместные испытания комплекса «Круг» проводились с февраля 1963 г. по июнь 1964 г. на вновь образованном полигоне вблизи станции Эмба.

Комплекс был принят на вооружение в октябре 1964 г. Большинство требований по основным характеристикам были выполнены. Диапазон дальностей поражения составил 11- 45 км, максимальный курсовой параметр (удаление трассы цели от позиции ЗРК в боковом направлении) - 18 км. По обеспечиваемой максимальной скорости цели до 800 м/с первоначальные требования были превышены на 200 м/с. Дальность обнаружения объекта с ЭПР, соответствующей МиГ-15, составила 115 км. Типовая цель (истребитель-бомбардировщик F-4C или F-105D) поражалась с вероятностью 0,7. Время реакции комплекса составило 60 с.

Наряду с принятием комплекса на вооружение проводились работы по его дальнейшему совершенствованию, которое осуществлялось в несколько этапов. Прежде всего, с учетом опыта войны во Вьетнаме, были проведены доработки по уменьшению «мертвой зоны». В 1967 г. был принят на вооружение ЗРК «Круг-А», для которого нижняя граница зоны поражения была снижена с 3 км до 250 м, а ближняя граница зоны поражения приближена с 11 до 9 км.

После проведенных доработок ракеты в 1971 г. приняли на вооружение ЗРК «Круг-М». Дальняя граница зоны поражения комплекса была удалена с 45 до 50 км, верхняя поднята с 23,5 до 24,5 м. В 1974 г. был принят на вооружение «Круг-М1», для которого была снижена нижняя граница с 250 до 150 м, ближняя граница уменьшена до 6-7 км. Стало возможным поражение целей на догонных курсах на дальности до 20 км. Дальнейшее расширение возможностей комплекса «Круг» было связано с совершенствованием средств его боевого управления.

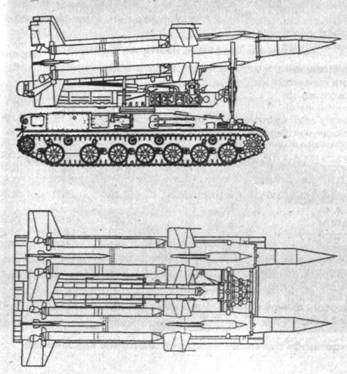

Пусковая установка 2П24

Комплекс «Краб» первоначально разрабатывался в основном в целях обеспечения управления боевыми действиями зенитно-артиллерийских частей и при использовании в составе бригад комплекса «Круг» обладал рядом недостатков:

• не обеспечивался смешанный режим управления (наиболее эффективный в реальной боевой обстановке);

• имелись существенные ограничения по возможностям целеуказания (выдавалась одна цель вместо требуемых 3-4);

• информация от дивизионов о самостоятельно избранных целях не могла передаваться на командный пункт бригады;

• командный пункт бригады сопрягался технически с вышестоящими звеньями ПВО (командными пунктами ПВО фронта и армии) лишь с помощью радиотелефонных каналов и планшетной схемы обмена данными, что приводило к запаздыванию в среднем на 40 с и потере до 70% целей; командный пункт дивизиона при получении информации от собственной станции обнаружения целей 1С12 задерживал прохождение целеуказания на батареи и терял до 30% целей;

• дальность действия радиолиний была недостаточной, составляя 15-20 км вместо требуемых 30-35 км; в комплексе использовалась только телекодовая линия связи между командными пунктами бригады и дивизионов с недостаточной помехоустойчивостью.

В результате огневые возможности бригады «Круг» использовались только на 60%, а степень участия командного пункта бригады в организации отражения налета составляла менее половины обстрелянных целей. В 70-х годах была разработана автоматизированная система управления (АСУ) боевыми действиями зенитной ракетной бригады «Круг» «Поляна Д1».

Совместные испытания АСУ «Поляна Д1» проводились с апреля по июнь 1980 г., а в 1981 г. она была принята на вооружение.

По сравнению с комплексом «Краб» на КП бригады количество одновременно обрабатываемых целей увеличилось с 10 до 62, одновременно управляемых целевых каналов - с 8 до 16. На КП дивизиона соответствующие показатели возросли с 1 до 16 и с 1 до 4 соответственно. В АСУ «Поляна Д1» были впервые автоматизированы процессы координации действий подчиненных подразделений по самостоятельно выбранным ими целям, выдачи информации о целях от нижестоящих подразделений, отождествления целей и подготовки решения командира.

Пункт боевого управления бригады (ПБУ-Б) 9С478 включает в свой состав кабину боевого управления 9С486, кабину сопряжения и связи 9С487 и две дизель-электростанции.

Пункт боевого управления дивизиона (ПБУ-Д) 9С479 состоит из кабины боевого управления 9С489 и дизель-электростанции.

Кроме того, автоматизированная система управления включала кабину технического обслуживания 9С488.

Все кабины и электростанции ПБУ-Б и ПБУ-Д размещались на шасси автомобилей «Урал-375» с унифицированным кузовом - фургоном К1-375. Исключение составлял топоп- ривязчик УАЗ-452Т-2 в составе ПБУ-Б. Топопривязка ПБУ-Д обеспечивалась соответствующими средствами дивизиона. Связь между КП ПВО фронта (армии) и ПБУ-Б, между ПБУ-Б и ПБУ-Д осуществлялась по телекодовым и радиотелефонным каналам. ПБУ-Б придавались РЛС (П-40Д, П-18, П-19, ПРВ-16, ПРВ-9А), работающие в разных частотных диапазонах и имеющие кабельные связи с ПБУ-Б.

ПБУ-Б в автоматическом режиме обеспечивает распределение целей между ПБУ-Д и постановку огневых задач с учетом целеуказаний от вышестоящих КП, координацию обстрела целей зенитными ракетными дивизионами, а также прием команд от вышестоящих КП и передачу им донесений.

Технические средства ПБУ-Д обеспечивают:

• прием и отображение первичной информации от станции обнаружения целей 1С12 дивизиона с полуавтоматическим съемом координат и обработкой данных о восьми целях, а также автоматический прием и отображение данных о. целях, переданных с ПБУ-Б;

• автоматическое определение высоты по зонам обзора 1С12;

• передачу на батареи (станции наведения ракет) команд управления и данных ЦУ (до четырех целей из расчета по одной цели на батарею);

• прием и отображение донесений от батарей о положении, состоянии, боеготовности, боевых действиях и результатах стрельбы, а также ранее изложенное взаимодействие с пунктом боевого управления и бригады.

Работа ПБУ-Б обеспечивалась расчетом в составе 11 человек, ПБУ-Д - 7 человек.

Оценки показателей эффективности показали, что внедрение АСУ «Поляна Д1» повышает математическое ожидание уничтоженных бригадой целей на 21%, а средний расход ракет снижает на 19%. Помимо данных мероприятий по совершенствованию ЗРК «Круг», были также проведены работы по приданию комплексам «Круг» универсальности - возможности борьбы как с самолетами, так и с баллистическими ракетами тактического и оперативно-тактического назначения.

На базе ЗРК «Круг» был разработан экспериментальный образец зенитно-ракетного комплекса «Круг-М», предназначенного для борьбы как с самолетами, так и с БР «Онест Джон», «Ланс», «Капрал» и «Сержант».

Система радиокомандного наведения ЗРК «Круг» дополнялась средствами обеспечения самонаведения при подходе ракеты к цели на базе передатчика радиолокатора подсвета цели из состава самоходной установки разведки и наведения ЗРК «Куб» и доплеровской полуактивной радиолокационной головки самонаведения ракеты ЗМ9 этого комплекса. На ракете типа 3М8 устанавливалась новая боевая часть направленного действия. Таким образом, на новом витке спирали развития восстанавливалась первоначальная комбинированная система наведения ракеты 3М8, но на этот раз с существенным отличием: подсвет цели обеспечивался не импульсной станцией наведения ракет ЗРК «Круг», а каналом подсвета самоходной установки разведки и наведения комплекса «Куб», работающим в режиме непрерывного излучения. В результате был достигнут определенный успех.

На Эмбенском полигоне в направлении на позицию ЗРК проводились пуски ракет Р-11М (8К11) на дальности в диапазоне ЛО-100 км. Штатные радиолокационные средства ЗРК «Круг» успешно решали свои задачи: БР длиной около 11 м и диаметром 0,88 м обнаруживалась станцией обнаружения целей 1С12 и бралась на автосопровождение станцией наведения ракет 1С32. Обеспечивалось наведение ЗУР на цель и срабатывание радио- изрывателя с накрытием цели полем осколков, открывалась возможность оснащения войск универсальным ЗРК, способным поражать БР с дальностью пусков до 150 км. Но к этому времени уже требовалось обеспечить перехват БР «Першинг» с дальностью пусков до 740 км. Отделяемая головная часть (ГЧ) ракеты «Першинг» имела существенно большую скорость (около 3 км/с против 2 км/с у Р-11М) и, что самое главное, ЭПР всего в сотые доли квадратного метра - на порядок меньше, чем у баллистических ракет с неотделяемой ГЧ, и на два порядка меньше, чем у самолета-истребителя.

В конце 60-х годов была начата разработка нового универсального (противосамолетного и противоракетного) комплекса С-300В, предназначенного для перехвата всех типов оперативно-тактических ракет, включая БР «Першинг». В связи с этим работы по созданию универсального варианта комплекса «Круг-М» были прекращены. В 1971 г. на вооружение был принят противосамолетный ЗРК под этим наименованием.

Для противовоздушной обороны ряда противолодочных и ракетоносных кораблей ВМФ, начиная с 1959 г., разрабатывался ЗРК М-31, характеристики которого соответствовали ЗРК «Круг». Применяемая ракета КС42 создавалась на базе 3М8.

Комплекс поставлялся в Болгарию (27 ЗРК), Венгрию (18), Польшу.

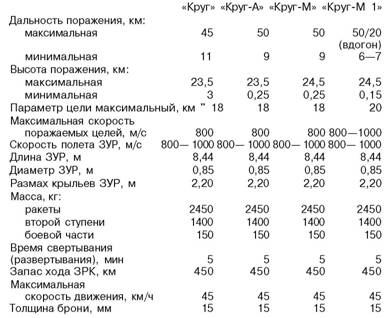

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
