ТАБЛИЦЫ, ИЛЛЮСТРАЦИИ

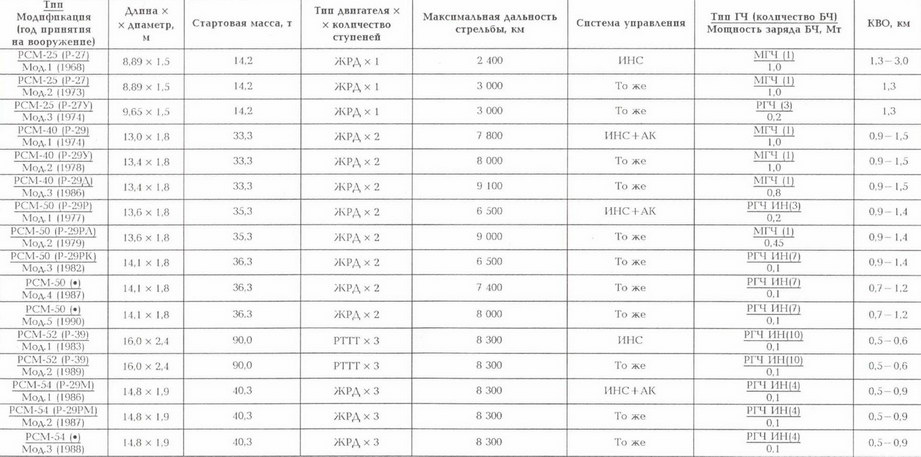

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ БАЛЛИСТИЧЕСКИХ РАКЕТ АПКР

БР, находящиеся (или находившиеся) на вооружении АПКР ВМФ РФ (или СССР)

PCM-25

PCM-40

PCM-45

PCM-50

PCM-52

PCM-54

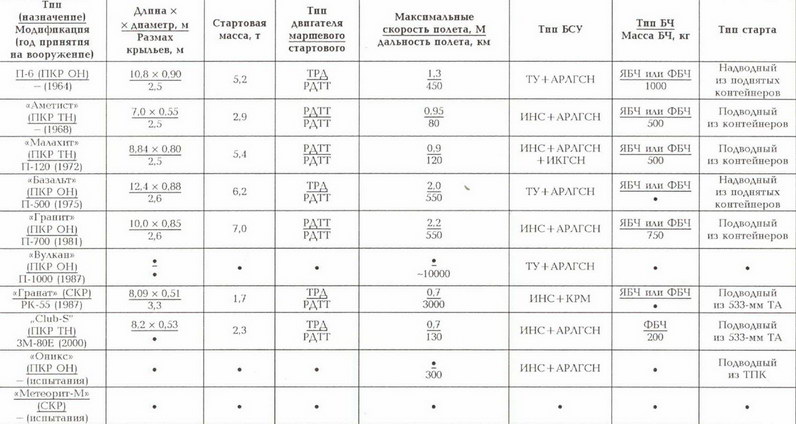

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КРЫЛАТЫХ РАКЕТ АПКРРК, ПЛРК И ПЛА

КР, ПКР, ПЛУР и торпеды, находящиеся (или находившиеся) на вооружении ПЛ ВМФ РФ (или СССР)

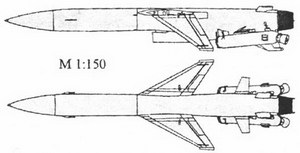

ПКР П-6

ПКР П-500

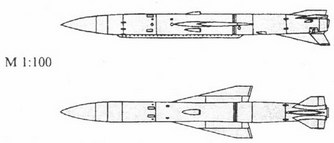

ПКР «Аметист»

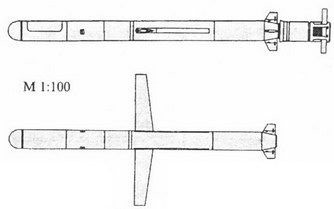

КР «Гранат»

ПЛУР 81Р

ПЛУР 82Р

ПЛУР ПАРК «Шквал»

торпеда САЭТ-50

торпеда 65-76

торпеда САЭТ-60М

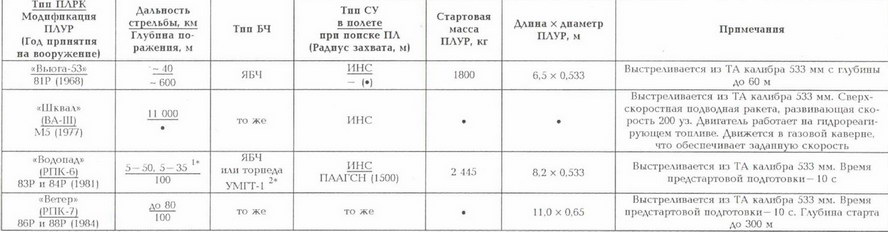

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОТИВОЛОДОЧНЫХ РАКЕТНЫХ КОМПЛЕКСОВ АПКР, АПКРРК, ПЛА И ПЛС

1* В зависимости от глубины старта ПЛР, В первом случае она составляет от 20 до 50 м, во втором – 150 м.

²^* В настоящее время оснащаются подводной ракетой АПР-ЗМ калибра 355 мм, массой 450 кг и массой ВВ 76 кг. ПЛАГСН обеспечивает радиус захвата до 2 000 м.

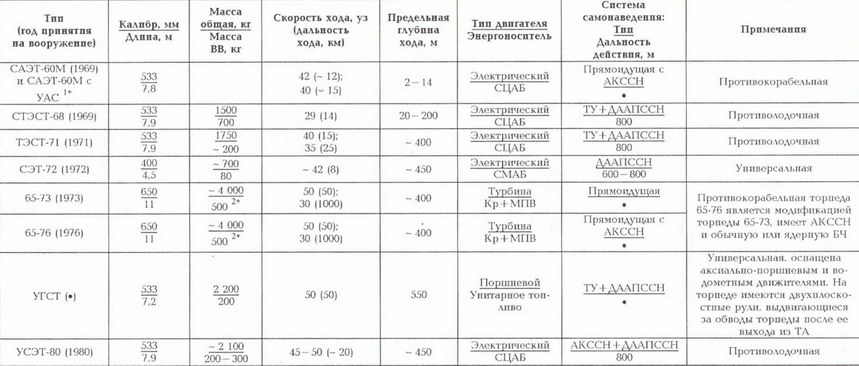

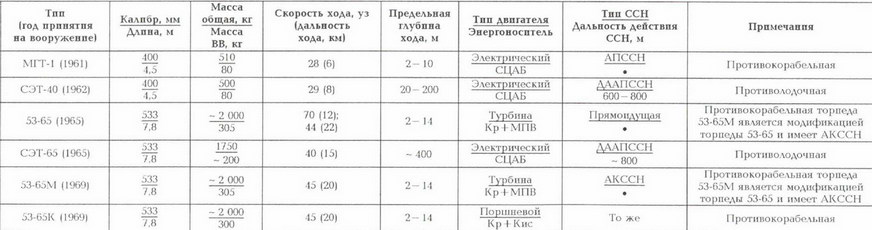

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТОРПЕД ПЛ СОВЕТСКОГО И РОССИЙСКОГО ВМФ

(Продолжение таблицы)

1* Модификация торпеды с унифицированным аппаратом самонаведения.

²* По другим данным, 450 кг.

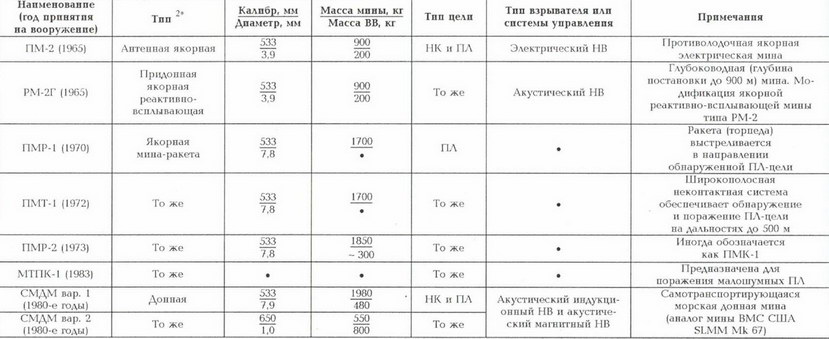

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МИН ПЛ СОВЕТСКОГО И РОССИЙСКОГО ВМФ

Данные для таблицы заимствованы из книги Александрова Ю.И. и Гусева А. И. Боевые корабли мира на рубеже XX-XXI веков. Часть I: Подводные лодки: Справочник – СПб.: «Галея Принт», 2000.

2* Все мины, находящиеся на вооружении отечественного флота, выставляются из ТА калибра 533 мм или 650 мм (в зависимости от калибра самой мины).

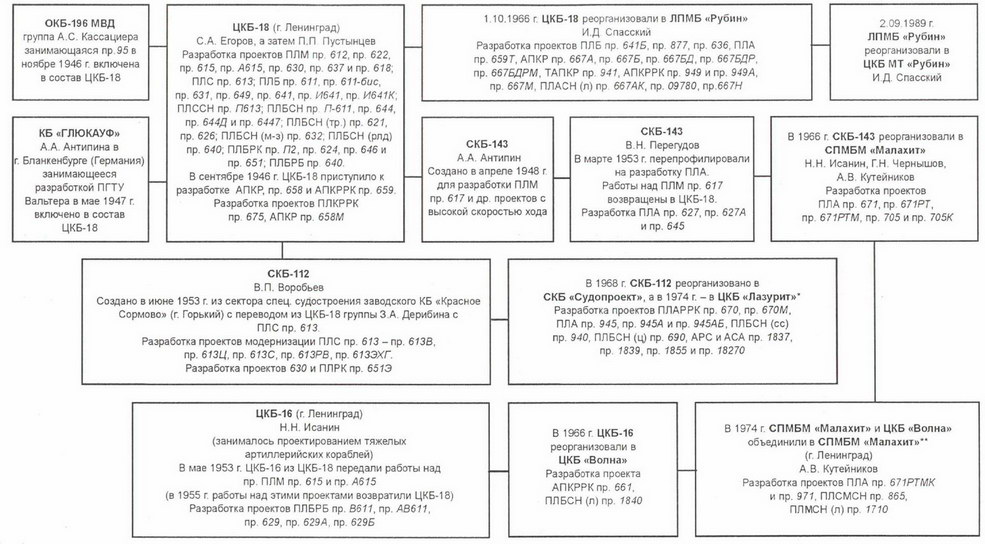

Структура проектных организаций судостроительной промышленности СССР, разрабатывавших проекты ПЛ в период с 1945 по 1991 гг. (для удобства все проекты имеют литерное обозначение в соответствии с классификацией от 1990 г.)

АО – акционерное общество КБ – конструкторское бюро

ЛПМБ – Ленинградское проектно-монтажное бюро

ПГТУ – парогазовая турбинная установка

ПЛБРБ – большая подв. лодка с баллистической ракетой

ПЛБСН (тр) – подвод, лодка большая спец. назначения (транспортная)

ПЛБСН (м-з) // – (минный заградитель)

ПЛБСН (рлд) // – (радиолокационного дозора)

ПЛМ-малыеПЛ

СПМБМ – специальное проектно-монтажное бюро машиностроения

ЦКБ – центральное конструкторское бюро

* В 1994 г. ЦКБ «Лазурит» реорганизовали в АО ЦКБ «Лазурит»

** В 1991 г. СПМБМ «Малахит» переименовали в Санкт-Петербургское морское бюро машиностроения (СПМБМ «Малахит»)
