Франция 5,56-мм винтовка FA MAS («Клерон»)

Эта винтовка была разработана в 1971 г. П. Телье и принята на вооружение в 1978 г. под обозначением FA MAS F3 «Клерон» (FA MAS – «автоматическая винтовка Оружейной мануфактуры в г. Сент-Этьен»). Винтовка стала одним из первых образцов схемы «буллпап», принятых на вооружение. В ней устранен недостаток, связанный с выбросом стреляных гильз, который присутствует во многих винтовках подобной схемы. Это стало возможным благодаря тому, что выбрасыватель, установленный на зеркале затвора, имеет два положения. Винтовка выпускается с правым расположением выбрасывателя, следовательно, гильзы отражаются в правую сторону. Установка выбрасывателя в другое положение обеспечивает отражение стреляных гильз влево, при этом необходимо переставить упор для щеки на другую сторону приклада и, таким образом, закрыть соответствующее окно для выбрасывания гильз. Возможность ведения огня с правого или левого плеча породила другие проблемы. Так, перестановка выбрасывателя затвора представляет собой довольно сложную операцию. В полевых условиях ее производить не рекомендуется, так как мелкие детали можно легко потерять.

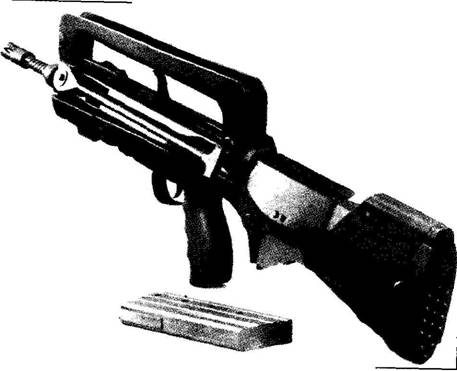

Штурмовая винтовка FA MAS

Рукоятка взведения расположена сверху ствольной коробки и удобна для пользования обеими руками. Размещенные по центру прицельные приспособления могут применяться при стрельбе с любого плеча. Ствол выполнен из стали и имеет рифленую поверхность. Оребрение служит не столько для его охлаждения, сколько для выстреливания винтовочных гранат. Установочная муфта регулирует положение гранаты, что определяет скорость полета и дальность стрельбы. На дульной части ствола имеется пламегаситель. Ствольная коробка изготовлена из легкого сплава.

Автоматика FA MAS основана на отдаче полусвободного затвора. Затвор установлен в затворной раме. В нем смонтированы ударник, штифт отражателя и пружины, на отделяемой передней части затвора – выбрасыватель.

На задней нижней части затворной рамы имеются пазы, благодаря которым она скользит внутри ствольной коробки. Рычаг замедления имеет два параллельных изогнутых плеча, соединенных поперечиной. Плечи соединяют затвор с затворной рамой, а поперечина управляет положением ударника. Нижние концы плеч упираются в стальной стержень, установленный поперек ствольной коробки, а верхние концы упираются в торцевую часть затворной рамы. Таким способом затвор удерживается в переднем положении при высоком давлении в патроннике, а энергия передается на затворную раму. Кроме этого, обеспечивается управление спускового механизма через шептало автоспуска. Использование составного полусвободного затвора позволило смягчить отдачу, ощущаемую стрелком в момент выстрела.

При нажатии на спусковой крючок курок движется вперед и ударяет по ударнику. Ударник, в свою очередь, проходит между плечами рычага замедления и разбивает капсюль патрона. Под действием отдачи затвор начинает отходить, проворачивая рычаг замедления. Нижние концы плеч рычага замедления находятся ниже цапфы, установленной в ствольной коробке, а верхние концы упираются в затворную раму. Так как верхние части плеч длиннее нижних, по правилу рычага, затворная рама отходит назад гораздо быстрее затвора. При повороте рычага замедления назад на 45 градусов происходит следующее. Затворная рама с ускорением движется назад, поперечина рычага замедления входит в вырез в ударнике и возвращает его в затвор. Нижний конец левого плеча рычага замедления отходит от стержня, ведущего к предохранительному шепталу, которое освобождается таким образом, что курок удерживается в заднем положении независимо от положения спускового крючка и боевого шептала. Откат затвора задерживается, а это не дает гильзе покинуть патронник, пока давление остается высоким.

Когда рычаг замедления повернется на 45 градусов, остаточное давление в патроннике вытолкнет гильзу и отбросит затвор назад. Затем затвор вместе с затворной рамой отходят дальше, а поршень сжимает возвратную пружину в цилиндре. Тть- за выбрасывается через окно в сторону, противоположную «щеке». Затворная рама ударяется в амортизатор в верхней части приклада и сжимает его на 25 мм. Затем она вместе с затвором возвращается вперед под действием возвратной пружины. Цикл повторяется.

Спусковой механизм заключен в пластмассовый корпус, который крепится в ствольной коробке. Он обеспечивает ведение одиночного и непрерывного огня, а также огня очередями по три выстрела. Для этого механизм снабжен двумя переключателями: обычный переводчик режима огня с положениями «предохранитель», «одиночный огонь» и «непрерывный огонь» расположен рядом со спусковым крючком, а переключатель для стрельбы фиксированными очередями установлен под спусковым механизмом. Повреждение или выход из строя этого переключателя никак не скажется на основных режимах огня, так как он размещен отдельно от самого механизма. Различным видам огня соответствуют следующие положения переводчика и переключателя. Одиночный огонь- переводчик «I», переключатель – «О». Непрерывный огонь; переводчик ‹‹R››, переключатель – «О». Фиксированная очередь: переводчик – «3». Когда переводчик установлен в положении ‹‹S›› параллельно оси ствола, то это значит, что оружие стоит на предохранителе. Так как винтовка выполнена по схеме «буллпап», спусковой крючок расположен намного впереди ударника и соединяется с ним длинной тягой. При нажатии на спусковой крючок тяга идет вперед. Когда переводчик огня установлен в положение «одиночный огонь», движение тяги вперед ограничено. На тяге имеется втулка, которая поворачивает шептало спуска и выводит его из зацепления с курком. Если рычаг замедления находится в вертикальном положении, то подпружиненный стержень поднимает шептало автоспуска. Курок освобождается и происходит выстрел. После этого курок поворачивается назад под действием затворной рамы. Третье шептало под действием пружины входит в зацепление с курком и удерживает его. Когда спусковой крючок отпущен, втулка на соединительной тяге возвращается назад. Так как сила пружины спускового крючка больше усилия пружины третьего шептала, курок удерживается спусковым шепталом. Когда переводчик вида огня установлен в положение «непрерывный огонь», соединительная тяга проходит вперед большее расстояние. Спусковое шептало выходит из зацепления с курком. В результате того, что втулка проходит большее расстояние, третье шептало удерживается в заднем положении, а курок удерживается шепталом автоспуска. Когда рычаг замедления достигает вертикального положения, он освобождает автоспуск, происходит выстрел. Таким образом, непрерывный огонь управляется только шепталом автоспуска.

Прицельные приспособления смонтированы на длинной рукоятке для переноски. Мушка крепится на листовой пружине и может перемещаться при помощи винта с насечками. Каждая насечка соответствует смещению средней точки попадания на 4 см на дальности 200 м (0,002). Мушка покрыта люминесцентным составом для обеспечения стрельбы ночью. Прицел представляет собой отверстия двух диаметров. Выбор диаметра осуществляется при помощи двух шарнирно закрепленных планок. Одна из них установлена на передней части стойки прицела и имеет малое отверстие для стрельбы в условиях хорошей освещенности, другая установлена на торцевой части стойки прицела и имеет большое отверстие для стрельбы в условиях плохой видимости. Ночью обе планки складываются вниз, а верхняя часть стойки образует большое отверстие, которое и используется вместе с люминесцентной мушкой. Прицел регулируется в вертикальной плоскости.

Для уменьшения отдачи в плечо на прикладе установлен резиновый затылок. Рукоятка для переноски выполнена из пластмассы. Она обеспечивает защиту прицельных приспособлений от случайных повреждений. Она также защищает цилиндр возвратной пружины и прикрывает ствол, который сольно нагревается при стрельбе. На рукоятке крепятся прицелы для ведения навесного огня фанатами под углом 45 или 75 градусов и для стрельбы гранатами прямой наводкой. Для стрельбы противотанковыми и противопехотными гранатами прямой наводкой применяется съемный открытый прицел. На рукоятке также смонтирована складная сошка. Штык-нож крепится над стволом.

Спусковую скобу можно откинуть вниз для стрельбы в зимних перчатках. В полости пистолетной рукоятке помещается емкость с ружейным маслом.

Магазин на 25 патронов присоединяется к винтовке поворотом назад до постановки на магазинную защелку. В стенках магазина выполнены отверстия, указывающие наличие патронов.

Модификации штатной штурмовой винтовки FA MAS были разработаны в 1984 г. Модель FA MAS «Экспорт» – это штатная винтовка калибра 5,56 мм, которая может вести только одиночный огонь. Стрельба винтовочными гранатами не предусмотрена. Эта модель предназначена ддя коммерческой продажи в другие страны.

Модель FA MAS «Сивил» предназначена для коммерческой продажи во Франции. В соответствии с французскими законами о стрелковом оружии она имеет удлиненный ствол (570 мм), калибр которого был изменен под патрон .222 «ремингтон». Данная модель ведет только одиночный огонь и не предназначена для стрельбы винтовочной гранатой.

Модель FA MAS «Коммандо» имеет укороченный ствол (405 мм) и рассчитана на применение в подразделениях специального назначения. Стрельба винтовочными гранатами не предусмотрена. Во всех отношениях данная модель аналогична боевой винтовке, огонь может вести во всех режимах.

MAS представляла также вариант винтовки без складных сошек и с увеличенной спусковой скобой (по типу AUG-77). В другом варианте вместо штатной рукоятки для переноски крепилась трубка коллиматорного оптического прицела.

FA MAS состоит на вооружении во Франции, экспортируется в Габон, Джибути, Сенегал и ОАЭ. Опыт использования ее в зоне Персидского залива и в Югославии породил не слишком восторженные отзывы. Характеристики Патрон – 5,56x45 (Ml93) Масса (неснаряженный) – 3,61 кг Длина – 757 мм Длина ствола – 488 мм

Нарезы – 3 нареза (правосторонние), шаг 305 мм Прицельная дальность – до 300 м Начальная скорость пули ~ 960 м/с Темп стрельбы – 900-1000 выстр./м Емкость магазина – 25 патронов Эффективная дальность – 300 м
