Модульный стрелковый комплекс ОЦ-14 «Гроза»

Идея глубокого «интегрирования» подствольного гранатомета и автомата в единый модульный комплекс для получения универсального оружия ближнего боя нашла воплощение в «стрелково-гранатометном комплексе» ОЦ-14 «Гроза», разработанном В.Н. Телешом и Ю.В. Лебедевым в ЦКИБ СОО. Разработка была начата как инициативная в декабре 1992 г., а через год была представлена первая опытная партия. Открыто ОЦ-14 впервые был продемонстрирован в 1994 г.

Кроме «универсальности» и «модульности» создатели ОЦ-14 предусмотрели еще и максимально широкое применение элементов оружия, выпускаемого ТОЗ. Поэтому за основу были взяты короткий автомат АКС-74У и гранатомет ГП-25. Из боеприпасов были выбраны 9-мм патроны СП-5 (индекс 7Н8) и СП-6 (7Н9), СП-5 и СП-6 и 40-мм осколочные выстрелы ВОГ-25 и ВОГ-25П. Комплекс под эти боеприпасы получил полное обозначение ОЦ-14-4А, или «Гроза-4». Патроны сочетают малую отдачу с устойчивостью тяжелой пули на траектории и довольно высоким ее пробивным действием.

Основой комплекса является «индивидуальное штурмовое оружие 9мм/40мм», включающее автомат и подствольный гранатомет. Автомат сохранил общее устройство АКС-74У, но скомпонован по схеме «буллпап». Это позволило снизить общую длину оружия, уменьшить его «подскок» под действием отдачи, а при наличии подствольника – обеспечить баланс с расположением центра тяжести оружия в районе пистолетной рукоятки. Схема автоматики, запирания канала ствола, работы ударно-спускового механизма не изменилась. Модифицирована схема газоотвода – из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой. Подъем приклада заставил приподнять прицел и мушку и смонтировать их на особом мостике, служащем также рукояткой для переноски, поскольку он размещен над центром тяжести.

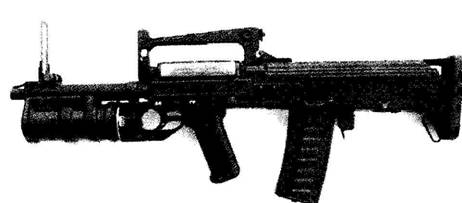

Оружие ОЦ-14 «Гроза» в варианте автоматно-гранатометного комплекса

Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50,100,150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра: при хорошем освещении диоптрический прицел удобнее, тем более, что в ОЦ-14 прицел ближе к глазу стрелка, чем в автоматах Калашникова обычной схемы. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола.

Складной приклад АКС-74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.

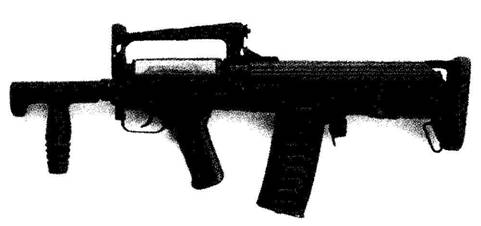

Оружие ОЦ-14 «Гроза» в варианте автомата

Дульная часть ствола снабжена обтюрирующими кольцевыми проточками и укрыта надульником, который удлиняет путь пороховых газов за дульный срез гранатомета, несет откидной рамочный прицел и служит для крепления гранатомета. Последний в целом аналогичен ГП-25, но лишен пистолетной рукоятки и прицела-квадранта. Пистолетная рукоятка и спуск оружия используются для управления и автоматом и гранатометом. Спусковой крючок связан тягой со спусковым механизмом гранатомета и толкателем – со спусковой тягой автомата. Переключение производится флажком, выключающим тягу или толкатель. Пользование таким переключателем в стрессовой ситуации боя требует высокой подготовленности стрелка.

Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной стрельбы. При настильной стрельбе используется мушка автомата, при навесной – мушка на надульнике. Дальность стрельбы из гранатомета – до 400 м. На затыльнике и ствольной коробке автомата укреплены антабки для ремня. Конструкция на 75% унифицирована с АКС-74У и ГП-25, включая деревянную накладку на газовой трубке. Правда, производство АКС-74У на ТОЗ прекращено еще в 1994 г.

Следующим вариантом ОЦ-14-4А является «штурмовой» автомат. Снимаются гранатомет и надульник, модуль пистолетной рукоятки со спусковым крючком заменяется другим – с одним толкателем, ставится другой надульник с пластиковой рукояткой. Передняя рукоятка позволяет повысить точность стрельбы с рук. Масса такого автомата – 2,8 кг. Вместо на дульника с рукояткой может устанавливаться простая втулка: так получается наиболее компактный вариант – «штурмовой автомат малогабаритный». Стрелять из такого оружия можно с одной руки, а при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую.

Четвертый вариант – «штурмовой автомат специальный». Вместо надульника устанавливается ПБС, снижающий уровень звука выстрела до 118 Дб. Снижению уровня звука способствует дозвуковая скорость пули. Масса такого комплекса без патронов, ночного или оптического прицела составляет 3,3 кг.

Сборка всех вариантов осуществляется самим пользователем в зависимости от задачи. ОЦ-14-4А поставляется в упаковке в виде чемодана с поролоновым подбоем, в гнездах которого уложено штурмовое оружие 9 мм/40 мм, сменные модули, принадлежность.

Разработана и модификация ОЦ-14 для вооруженных сил (ВДВ, спецназа) – 7,62 мм/40 мм. Да и СП-5 и -6 созданы на основе гильзы патрона обр. 1943 г. Комплекс под патрон 7,62x39 получил обозначение ОЦ-14-1 («Гроза-1»). Для ношения «армейской» модификации комплекса, в соответствии с условиями эксплуатации, создан брезентовый чехол. Кроме того, созданы комплексы «Гроза-2» с использованием патрона 5,45x39 и «Гроза-3» – с патроном 5,56x45 НАТО. ОЦ-14-4А считается опытным, однако уже имеется в ОДОН внутренних войск МВД, у Управления охраны, Службы безопасности Президента. Официальное принятие ОЦ-14 «Гроза» на вооружение МВД или вооруженных сил пока встречает ряд возражений – как финансового, так и технического плана. Одно из них – окно для выброса стреляных гильз приближено к лицу стрелка, что опасно при стрельбе с левого плеча. Это, впрочем, несложно устранить при некоторой доработке конструкции.

Характеристики 9/40-мм ОЦ-14-4А («Гроза-4»)

Боеприпасы – патроны СП-5 и – 6, выстрелы ВОГ-25, ВОГ- 25П

Масса неснаряженного – 3,8 кг

Длина – 550 мм

Длина ствола – 240 мм

Темп стрельбы – 700 выстр./мин

Прицельная дальность – 200 м

Емкость магазина – 20 патронов
