5,5б-мм штурмовая винтовка FN FNC

Первой боевой винтовкой в странах НАТО под 5,56-мм патрон была модель FN CAL («легкий автоматический карабин»). CAL имела автоматику на основе отвода пороховых газов, запирание поворотом затвора по типу американской AR-15, вес 3,3 кг, длину ствола 447 мм, магазин на 30 патронов. CAL оказалась слишком дорогой, и FN продолжила разработку. В 1976 г. была выпущена модель FNC («карабин фирмы FN»). Эта штурмовая винтовка представляет собой современное оружие, в котором нашел отражение опыт производства образцов серии CAL и в ходе сравнительных испытаний оружия, проводимых в рамках НАТО.

FNC выполнена из стали и алюминиевых сплавов, а ряд неподвижных частей – из пластмасс. При изготовлении винтовки широко используется технология штамповки. Фирмой разработаны два варианта FNC. Первый имеет ствол стандартной длины 449 мм и откидной приклад, у второго ствол укорочен до ЗбЗ мм Оба варианта снабжаются дульным тормозом, играющим также роль пламегасителя и компенсатора реактивного действия, могут иметь постоянный пластмассовый приклад. В настоящее время на них устанавливается специальный кронштейн для крепления американского штыка-ножа М7. Как и у других винтовок фирмы FN, для извлечения подвижных частей винтовка «переламывается» на переднем шарнире. Небольшие размеры делают винтовку удобной в условиях ограниченного пространства, например внутри транспортных средств.

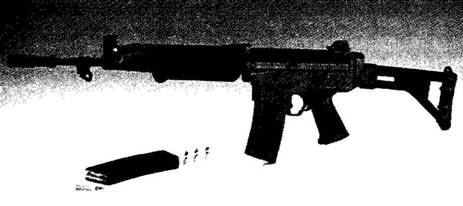

Штурмовая винтовка FN FNC

В зависимости от применяемых патронов стволы винтовки FNC выпускаются с нарезами двух типов: первый соответствует патрону FN SS109 (5,56x45 НАТО) с шагом нарезов 178 мм, второй изготавливается по специальным заказам, соответствует патронам М193 и FN SS 92, имеет шаг нарезов 305 мм.

Система автоматики с длинным ходом поршня и запирание канала ствола FNC заимствованы у советского АКМ, хотя конструкция и технология изготовления деталей иные.

Стальная ствольная коробка имеет внутри направляющие для затвора и затворной рамы. Нижнюю часть корпуса винтовки составляет корпус ударно-спускового механизма, отштампованный из алюминиевого сплава. Спереди ствольная коробка и корпус ударно-спускового механизма соединяются при помощи стальной поперечной оси переднего шарнира, установленного на нижней части. Сзади они жестко крепятся посредством стальной оси, вставляемой с правой стороны над пистолетной рукояткой. Для извлечения подвижных деталей достаточно вынуть эту ось и отделить от затворной рамы ее рукоятку. При этом никакие инструменты не применяются, и в полевых условиях дальнейшая разборка не требуется.

Казенная часть ствола запирается поворотом затвора, при этом два боевых выступа затвора входят в зацепление с пазами в казеннике ствола, что сделало ненужным вкладыш ствольной коробки. Газовый регулятор управляет газоотводным отверстием, а газовая камера регулирует выброс газов. Открытое отверстие, обозначенное цифрой I, является стандартным положением и используется при стрельбе в нормальных условиях. Закрытое отверстие, обозначенное цифрой II, служит для ведения огня в неблагоприятных условиях. Газовый поршень отформован и запрессован в трубчатый шток, приваренный к затворной раме. На поршне имеются обтюрирующие кольцевые проточки. Возвратный механизм помещен в канале затворной рамы, пятка направляющего стержня возвратной пружины перекрывает сзади ствольную коробку. Ударник крепится внутри поворотного затвора муфтой и поперечным штифтом и может быть заменен в полевых условиях. При движении затворной рамы назад происходит поворот затвора на 30 градусов и выход его боевых упоров из пазов казенной части ствола. Выбрасыватель извлекает стреляную гильзу, которая ударяется о жесткий отражатель на левой стенке ствольной коробки и выбрасывается через окно коробки вправо. Затвор и затворная рама винтовки FNC являются одними из немногих деталей, требующих точной станочной обработки при изготовлении.

Рукоятка затворной рамы установлена справа. Вырез ствольной коробки, в котором она размещена, закрыт крышкой с пружиной – для защиты деталей автоматики от попадания грязи и снега. При движении рукоятки затворной рамы назад крышка открывается за счет действия кулачка и закрывается, как только рукоятка возвращается в переднее положение.

Курок ударного механизма имеет винтовую боевую пружину, выполненную из витой двойной проволоки. Спусковой механизм с флажковым переводчиком-предохранителем задает режимы огня одиночными и очередями по три выстрела, флажок смонтирован с левой стороны. Спусковой крючок выполнен из легкого сплава. В самозарядном режиме при повороте курка назад выступ спускового шептала входит в паз боевого взвода курка, и после возвращения подвижной системы вперед и запирания канала ствола курок остается во взведенном положении. В режиме стрельбы очередями по три выстрела шептало отклонено так, что не может перехватить курок, и тот встает своим боевым взводом на автоспуск. Затворная рама в крайнем переднем положении отжимает автоспуск и спускает курок.

Штурмовая винтовка FNC с ночным бесподсветочным прицелом

Прицельные приспособления включают установленную на газоотводном узле цилиндрическую мушку с ограждением и диоптрический прицел с L-образным перекидным целиком на 250 и 400 м. При пристрелке прицел регулируется по направлению, мушка – по вертикали. Для стрельбы винтовочной гранатой откидывается вверх специальный прицел, шарнирно укрепленный на газовой камере. Он же служит краном газоотвода, перекрывая его, что предотвращает проход пороховых газов в газовую камеру и позволяет создать максимальное давление позади гранаты. Мушкой при этом служит верхний край гранаты. Установленный на ствольной коробке кронштейн-переходник служит для крепления штатных оптических прицелов по стандарту НАТО. Для стрельбы с оптическим или ночным прицелом рекомендуется использовать легкую сошку.

Легкий складной вправо приклад образован двумя металлическими трубками, плечевым упором и пластмассовой распоркой. Верхняя трубка приклада покрыта пластиком для удобства действия им в холодном или жарком климате. В сложенном положении приклад крепится под рукояткой затворной рамы. При этом длина стандартной модели уменьшается до 766 мм, а модели с коротким стволом – до 680 мм. Цевье винтовки выполнено в виде двух перфорированных алюминиевых половин с пластиковыми накладками, крепящихся надетой на ствол пружинной защелкой. Пистолетная рукоятка – пластиковая, пустотелая.

Стальной магазин на 30 патронов взаимозаменяем с магазином американской М16А1, таким образом, любой из них может использоваться для винтовок FNC и M16, а также для ручного пулемета «Миними».

Эффективная дальность стрельбы при стандартной длине ствола составляет 400 м, диаметр рассеивания на 100 м – 116- 120 мм.

FNC привлекла к себе довольно широкий интерес, однако не получила широкого распространения, как ее предшественники. В 1981 г. модификация FNC-80 была принята на вооружение в Швеции под обозначением АК-5, по лицензии выпускается в Индонезии под обозначением SS1-V. Самозарядный вариант FNC 7030 продается в США полицейским службам и управлениям.

АК5 выпускается концерном FFV в Швеции, FNC (FHS) – компанией «Пиндад» в Индонезии. АК-5 шведского производства имеет ряд отличий от бельгийского прототипа: уширено цевье; для стрельбы в перчатках увеличена спусковая скоба; несколько изменены рукоятка взведения и крышка паза ствольной коробки; в связи с другим сортом пороха в патронах шведского выпуска усилены затвор, казенная часть ствола и курок; наружные металлические и пластиковые поверхности винтовки имеют зеленую окраску.

Характеристики

Патрон – 5,56x45 (М193 или SS109)

Масса (неснаряженный) – 3,8 кг (укороченный – 3,45 кг), (снаряженный) – 4,36 (4,01) кг

Длина – 997 мм (с откинутым прикладом); 766 мм (со сложенным прикладом).

Модель с укороченным стволом – 911 мм и 680 мм

Длина ствола – 449 мм (стандартный); ЗбЗ мм (укороченный)

Нарезы – 6 нарезов (правосторонние), шаг 305 мм или 178 мм

Начальная скорость – 965 м/с (патрон М193); 915 м/с (SS109)

Эффективная дальность стрельбы – 400 м

Темп стрельбы – 625-700 выстр./мин

Боевая скорострельность – до 120 выстр./мин

Емкость магазина – 30 патронов

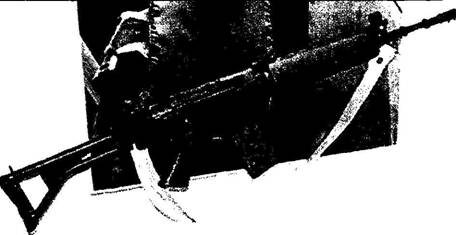

Шведская штурмовая винтовка АК-5
