ФРГ МР 5 «Хеклер унд Кох»

Так сложилось, что именно немцы неоднократно становились законодателями моды в области пистолетов-пулеметов Появившийся в 1918 г. MP-18 надолго определил тип пистолетов- пулеметов со свободным затвором, выстрелом с заднего шептала, «карабинным» дизайном, перфорированным кожухом ствола. МР-40 со штампованными деталями, складным прикладом, удачным балансом, применением пластмасс обозначил новое поколение пистолетов-пулеметов. А пистолет-пулемет, признанный лучшим во второй половине века, создала германская фирма «Хеклер унд Кох» на основе своей же штурмовой винтовки G3.

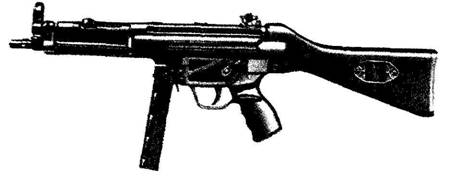

Пистолет-пулемет МР5А2 «Хеклер унд Кох»

Успех винтовки, появившейся в 1956 г., побудил «Хеклер унд Кох» к созданию обширного семейства оружия, в чем фирма весьма преуспела. 9-мм пистолет-пулемет МР5, именовавшийся в процессе разработки «проектом 54» (НК54), стал началом целой ветви этого семейства. В 1966 г. он начал поступать на вооружение полиции и пограничной охраны ФРГ, а вскоре стал закупаться другими странами. Сейчас его модификации используются более чем в 30 странах, среди которых США, Великобритания, Франция, Швейцария, Бельгия, т.е. страны, где выпускается немало собственного высококачественного оружия.

МР5 сохранил большинство черт конструкции базовой винтовки, некоторые их детали взаимозаменяемы. Конструкция включает шесть основных частей: ствол со ствольной коробкой, рукояткой взведения и прицельными приспособлениями, затвор с возвратной пружиной в сборе, пистолетную рукоятку с ударно-спусковым механизмом, затыльник ствольной коробки, цевье, магазин. Все части (кроме магазина) соединяются друг с другом поперечными штифтами.

В канале ствола выполнены 6 правосторонних нарезов, на дульной части ствола выполнены три радиальных выступа для крепления дульных устройств. Затворная коробка отштампована из тонкого стального листа и усилена продольными ребрами жесткости.

Полусвободный затвор по конструкции и работе аналогичен винтовке G3. Выстрел с закрытого затвора объясняет высокую кучность стрельбы МР5 по сравнению с большинством пистолетов-пулеметов со свободным затвором.

Механизм взведения смонтирован в надствольной трубке и включает трубчатый толкатель и вставленную в его гнездо рукоятку с насечкой. Рукоятка движется вдоль паза на левой стороне трубки, может фиксироваться в заднем поперечном вырезе паза – наследие МР38 и МР40, – фиксируя в заднем положении и затвор. При необходимости можно быстрым движением вывести рукоятку из паза – при этом затвор пойдет вперед, дошлет патрон в патронник и запрет канал ствола, оружие будет готово к выстрелу. При стрельбе рукоятка остается неподвижной.

Ударно-спусковой механизм куркового типа, с винтовой боевой пружиной собран в отдельном корпусе и задает режимы непрерывного и одиночного огня. Флажок переводчика-предохранителя расположен с левой стороны над пистолетной рукояткой и управляется большим пальцем стреляющей руки. Он имеет три положения: «S» – предохранитель, «Е» – одиночный огонь, «F›› – непрерывный огонь. Те же положения отмечены на правой стороне оружия и указываются риской на стержне переводчика-предохранителя – стрелок или инструктор могут оценить его установку.

Прицельные приспособления включают мушку с кольцевым ограждением и переменный диоптрический прицел с механизмом внесения поправок в двух плоскостях. Возможна установка оптических прицелов на кронштейне, крепящемся на продольные пазы ствольной коробки. Обычно используется оптический прицел с кратностью 4х и фиксированными установками на 15, 25, 50, 75 и 100 м. Столь же «типовым» является ночной бесподсветочный прицел «Орион 80» с кратностью увеличения 4х. Используются также коллиматорные прицелы типа АРР «Хенсольдт», обеспечивающие прицельную дальность до 120 м, и другие.

Питание – от коробчатого магазина на 15 или 30 патронов, крепящегося в горловине впереди спусковой скобы и удерживаемого защелкой с клавишей. Первые образцы МР5 оснащались прямыми магазинами, с 1978 г. они были заменены на секторные, т. к. эта форма улучшает подачу 9-мм патронов «парабеллум» с различной формой пули.

Пластиковые органы управления включают пистолетную рукоятку, выполненную заодно со спусковой скобой, и цевье. При пользовании оружием руки стрелка почти не соприкасаются с металлическими деталями, что делает оружие комфортнее.

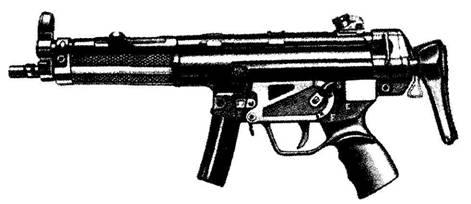

Пистолет-пулемет МР5ЛЗ «Хеклер унд Кох»

Для стрельбы более дешевыми 5,6-мм патронами .22 LR служит набор, включающий вкладной стволик, облегченную сборку затвора без роликов и магазин на 20 патронов. Стволик вставляется в ствол пистолета-пулемета и фиксируется на его дульной части диском.

Модели МР5 А2 и A3 отличаются только прикладом. У А2 к затыльнику прикреплен постоянный пластмассовый пустотелый приклад, усиленный внутренними ребрами жесткости. Сбоку приклада заподлицо выполнена антабка ремня (вторая антабка помещена впереди цевья слева). У A3 приклад – выдвижной металлический, а жесткая антабка выполнена на затыльнике слева.

Сложность и множество мелких деталей – осей, шплинтов, винтов – составляет главный недостаток МР5. Однако высокое германское качество производства позволяет обеспечить надежную работу системы.

Из немецких пользователей МР5 наиболее известны антитеррористическая группа GSG-9 и подобная ей команда KSK. Занятно, что бундесвер в качестве «военного» пистолета-пуле- мета еще в 60-е г. выбрал МР2, т.е. «Узи» бельгийского производства, и это характерно – более простой и дешевый «Узи» предпочтителен для «военного» применения, а МР5 – для полицейских и специальных операций (хотя в ряде стран он несет и военную службу). Британская SAS, группа GIGN французской жандармерии, группа «Дельта», команды SWAT полиции и ФБР МША также выбрали МР5. МР5 используются также войсками специального назначения – «коммандос» морской пехоты Франции, парашютистами-»коммандос» в Бельгии. Корпус морской пехоты команды боевых пловцов ВМФ США используют пистолет-пулемет под обозначением MP5N (Navy) с постоянным или выдвижным прикладом. Поскольку крепление на три дульных выступа не обеспечивает полной соосности глушителя с каналом ствола, в модели N к ним добавлена резьба. МР5 состоит на вооружении также в Швейцарии, Греции, Замбии, Камеруне, Нигерии, Пакистане, Судане. По лицензии МР5 производится в Великобритании, Греции (под обозначением ЕМР5), Пакистане.

По специальным заказам в спусковой механизм может устанавливаться устройство для стрельбы фиксированными очередями по три выстрела, включающий храповый механизм отсчета, который удерживает шептало вне зацепления с курком до тех пор, пока не произведено определенное количество выстрелов.

После вынужденного прекращения огня (например, когда в магазине закончились патроны) отсчет начинается с нуля. Примером может служить МР5А5Е. Режимы огня обозначены рисунками – перечеркнутой пулей («предохранитель»), одна пуля, три пули, «бесконечная очередь». Такие «комиксы» явно рассчитаны на расширение экспортных возможностей оружия.

МР5 SD (ShallDampfer) – «бесшумная» модификация, снабженная интегрированным глушителем. В стенках укороченного ствола по его длине просверлено 30 отверстий диаметром 3 мм по дну нарезов. Глушитель установлен на стволе и состоит из двух камер. В заднюю расширительную камеру пороховые газы отводятся через указанные отверстия, при этом скорость пули снижается до дозвуковой. Вторая камера расположена перед дульным срезом ствола и представляет собой сепаратор, закручивающий и тормозящий поток выходящих через дульное отверстие газов. На SD ранних выпусков ставили глушители американской MAC, позже германские специалисты доработали собственный вариант: по оси передней камеры установлены две трубки коробчатого сечения, на стенках которых попарно выштампованы отверстия, образующие пирамидальные воронки-раструбы. Газовый поток разбивается и отклоняется к периферии глушителя. Ствол с глушителем окружен пластиковым кожухом-цевьем.

Создано шесть вариантов модели SD: МР5 SD1 без приклада; SD2 с постоянным прикладом, SD3 с выдвижным, аналогичным MP5 A3; SD4, SD5 и SD6 отличаются от SD1, SD2 и SD3 соответственно только наличием режима стрельбы очередями по 3 выстрела. Следует отметить, что три последние модели, как и все модели МР5 новых выпусков, оснащены пустотелой пистолетной рукояткой измененной формы, с более шероховатой поверхностью, из такой же пластмассы изготовлены цевье и приклад.

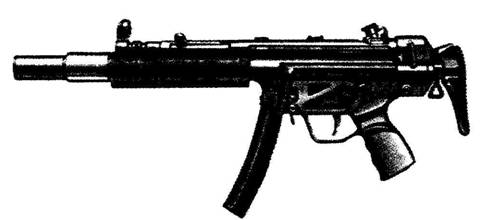

Пистапет-пулемет MP5SD3 «Хеклерунд Кох» с интегрированным глушителем

Видимо, из-за значительно возросших размеров модификации SD не получили большой популярности, хотя их используют полицейские подразделения ФРГ и Великобритании. А ФБР и морская пехота США, например, предпочли базовые модели МР5 со съемным глушителем.

Модель MP5SF – самозарядный «полицейский» вариант МР5А2, отличается новой фактурой рукоятки и цевья, а также установкой пламегасителя. Ряд деталей MP5SF изготавливается из нержавеющей стали. В 1992 г. ФБР США заказало «Хеклер унд Кох» свыше 1600 10-мм вариантов МР5 с длиной ствола 224 мм. Так появилась 10-мм «ветвь» семейства – МР5/40 под патрон .40 «смит энд вессон» и МР5/Ю под более мощный «10 мм ауто». Кроме калибра они отличаются наличием режима стрельбы очередями по 2 выстрела, задержки, останавливающей затвор в заднем положении по израсходовании патронов, магазинами из прозрачной пластмассы.

Весьма популярный малый пистолет-пулемет МР5К («kurz») был разработан в 1976 г. – первоначально для продажи в Южную Америку, где малые пистолеты-пулеметы стали популярны. В самой же ФРГ МР5К первыми стали использовать спецподразделения полиции SEK.

Укорочение ствола заставило ускорить отпирание канала ствола, так что темп стрельбы МР5К достигает 1200 выстр./мин, что явно превышает уровень, еще позволяющий стрелку контролировать длину и направление очереди. Поэтому некоторые фирмы разработали варианты замедлителя темпа стрельбы, устанавливая их по специальному заказу.

Укороченное цевье снабжено передним приливом для защиты руки и дополнительной рукояткой удержания, которая обеспечивает устойчивость при стрельбе с рук – немаловажно для такого типа оружия. Вместо приклада затыльник МР5К имеет шарнирную антабку для ременной петли, с помощью которой оружие может носиться под мышкой. Укороченный магазин делает огонь очередями не совсем целесообразным. МР5К А4 и А5 имеют режим стрельбы фиксированными очередями.

10-мм модификация МР5/40 A3

Прицельные приспособления МР5К, МР5КА4 аналогичны МР5, МР5КА1 и МР5КА5 имеют низкопрофильные постоянные мушку и прицел – уменьшается опасность зацепления за одежду или кобуру при извлечении. Да и вряд ли нужен переменный прицел на оружии без приклада.

На гражданском рынке продается в качестве «пистолета» самозарядный вариант НК SP89. ВМФ США заказал для подразделений боевых пловцов вариант МР5К с удлиненным до 140 мм стволом.

По «американским» требованиям разработана также модификация MP5K-PDW (Personal Defence Weapon), главное отличие которого – установка легкого складываемого вправо пластикового приклада. Такой приклад считается более удобным, чем выдвижной или складной вверх, – меньше вероятность самопроизвольного складывания под действием отдачи. PDW имеет двухсторонний флажок переводчика-предохранителя, может снабжаться съемным глушителем «Найтс Армамент», применяемым в сочетании с «дозвуковым» патроном.

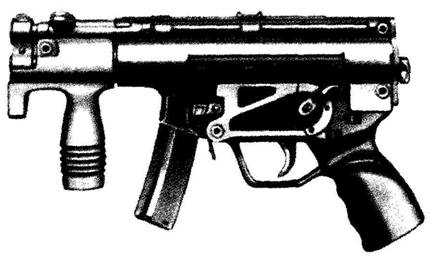

Малый пистолет-пулемет МР5КА1

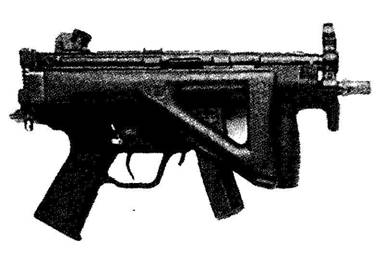

Малый пистолет-пулемет МР5 PDW со сложенным прикладом
