Россия «Кедр», «Клин»

В конце 60-х гг. в СССР возродился интерес к пистолетам- пулеметам, казалось, забытым с конца 40-х. Заказчики от Министерства обороны СССР сформулировали требования к портативному автоматическому оружию под пистолетный патрон, был объявлен закрытый конкурс по теме «Букет». Среди участников работы 1971-1973 гг. были конструкторы Е.Ф. Драгунов, Н.М. Афанасьев, Н.С. Рыжков и др. Представленные пистолеты-пуле- меты по своей идее и исполнению несколько опережали зарубежные аналоги тех лет, однако кучность их стрельбы на дальностях до 200 м не удовлетворила заказчика, и интерес военных к типу пистолета-пулемета вскоре прошел. Когда в 1991 г. – через двадцать лет – заказ на разработку малых пистолетов-пулемтов выдало МВД, оружейники подняли свой старый задел. В настоящее время отработан ряд образцов различных схем – «Кедр», «Клин», «Кипарис», «Клин-2», «Каштан», «Кобра». Более-менее широкое практическое применение нашли родственные ижевские «Кедр» и «Клин», а также тульский «Кипарис».

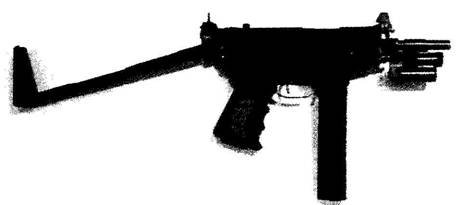

Малый пистолет-пулемет «Кедр» с лазерным целеуказателем

Схема Е.Ф. Драгунова воплотилась в образцах ПП-91 «Кедр» («Конструкция Евгения Драгунова») и «Клин». Доработкой обоих образцов руководил старший сын Е.Ф. Драгунова – М.Е. Драгунов. В начале 1993 г. «Кедр», «Кедр-Б» с интегрированным глушителем и «Клин» прошли испытания наряду с «Кипарисом» и складным ПП-90. А в 1994 г. МВД официально приняло «Клин».

Основное отличие «Кедра» и «Клина» заключается в патроне – «Кедр» разработан под 9x18 ПМ, «Клин» рассчитан также на стрельбу высокоимпульсным 9x18 ПМ-М. Соответственно оружие рассчитано на большую мощность патрона – при той же длине ствола дульная энергия возросла с 286 до 512 Дж. Винтовые канавки на стенках патронника увеличивают сцепление гильзы с патронником под действием давления пороховых газов и таким образом задерживают отпирание затвора. Такое решение позволяет применять патроны 9x18 ПМ наряду с ПМ-М.

Пистолеты-пулеметы построены по «классической» схеме с расположением основной массы свободного затвора позади ствола и установкой магазина впереди спусковой скобы. Ствол крепится в штампованной затворной коробке. Сверху коробку закрывает штампованная крышка, фиксируемая выступом стержня возвратной пружины. Рукоятка затвора расположена слева.

Ударно-спусковой механизм куркового типа вставляется в затворную коробку и извлекается из нее в виде единой сборки (прием, воплощенный еще в пистолете ТТ). Флажковый переводчик-предохранитель, задающий режимы одиночного и непрерывного огня, расположен справа над спусковой скобой. В положении «предохранение» он блокирует спусковой крючок и затвор, при этом флажок выступает в пределы спусковой скобы, что позволяет легко определить состояние оружия на ощупь. Выстрел производится при запертом затворе, что повышает кучность стрельбы.

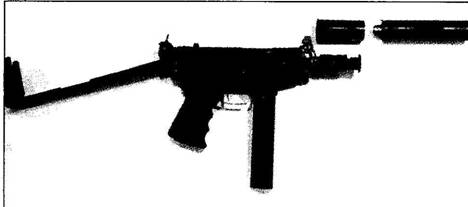

Мапый пистолет-пулемет «Кедр-Б» с разобранным «насадком»

Пистолет-пулемет снабжен пластиковой пистолетной рукояткой и легким металлическим прикладом, складывающимся вперед-вверх. При сложенном прикладе стрелок может пользоваться простым целиком с прорезью, при откидывании приклада автоматически поднимается диоптрический прицел.

«Кедр-Б» имеет интегрированный глушитель (ПБС) вполне стандартной для российского бесшумного оружия схемы с отводом части газов в окружающую ствол камеру, где они охлаждаются свернутой в рулон проволочной сеткой, перед дульным срезом ствола помещен сепаратор, где происходит торможение и расширение следующих за пулей газов.

Характеристики «Клин» «Кедр»

Патрон 9x18 ПМ, 9x18 ПМ-М 9x18 ПМ -

Масса оружия без магазина, кг 1,41 1,4

Масса оружия с магазином, кг 1,58-1,83 1,57-1,82

Длина оружия со сложенным прикладом, мм 305 303

Длина оружия с откинутым прикладом, мм 539 539

Длина ствола, мм 120 120

Начальная скорость пули, м/с 310-430 310

Дульная энергия пули, Дж 286-512 286

Темп стрельбы, выстр./мин 850-975/1060-1200 800-850

Прицельная дальность, м 50-150 50

Емкость магазина, патронов 10,20,30 10,20,30
