Великобритания. «Стерлинг» L2A3

Штатным оружием британской армии является 9-мм пистолет-пулемет L2A3 «Стерлинг». Его система была разработана Дж У. Пэтчетом еще в 1942 г., а к концу войны «Стерлинг Арма- мент Компани» в Дагенхэме подготовила его производство. Но тогда более дешевый «СТЭН» перекрывал дорогу другим образцам. Только в 1953 г. на вооружение был принят «Стерлинг» МкЗ под армейским обозначением L2A1. Модель L2A2 пришла на смену в 1955 г., а с 1956 г. выпускался L2A3 («Стерлинг» Мк4).

Схема в целом продолжала линию «СТЭН» (а по сути была развитием линии МР18 Шмайссера) – автоматика на основе отдачи свободного затвора, выстрел с заднего шептала, цилиндрическая затворная коробка, переходящая впереди в перфорированный кожух ствола, крепление магазина горизонтально с левой стороны коробки. На поверхности затвора выполнены спиральные канавки, играющие роль очистителя.

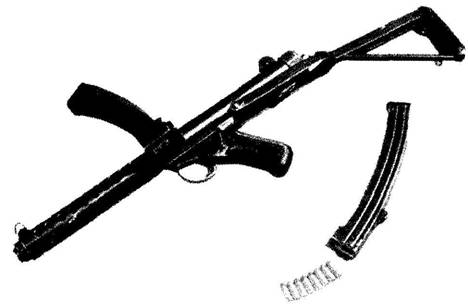

Пистолет-пулемет L2A3 «Стерлинг»

В сочетании с большими зазорами это повышает надежность работы системы в случае засорения.

Спусковой механизм собран в отдельном корпусе, при разборке отделяется целиком, его детали выполнялись из нержавеющей стали. Флажок переводчика-предохранителя расположен над спусковым крючком и управляется большим пальцем стреляющей руки. Он имеет три положения: «34» (непрерывный огонь), «1» (одиночный огонь) и «SAFE» (предохранитель). Имеются также образцы с для стрельбы только в режиме одиночного огня («Стерлинг Полис Карбайн» Мк4), а также с затвором, запертым на боевые упоры при выстреле и ударником плавающего типа («Стерлинг» CBS Мк8).

При нажатии на спусковой крючок шептало освобождает затвор, и он под действием возвратно-боевой пружины идет вперед, извлекает верхний патрон из магазина и досылает его в патронник. Так как магазин находится сбоку от ствольной коробки, то патрон поступает под углом и капсюль не совпадает с острием ударника на зеркале затвора. Когда патрон входит в патронник полностью, он выравнивается соосно с затвором, подпружиненный выбрасыватель захватывает проточку на донце гильзы. Ударник касается капсюля. Сила трения между стенками патронника и гильзой препятствует движению патрона, в результате чего выстрел происходит в то время, когда затвор еще продолжает движение вперед.

Отдача выстрела тормозит затвор и отбрасывает его назад. Кинетическая энергия затвора в момент инициирования капсюля еще весьма велика, что позволяет тормозить гильзу до вылета пули из канала ствола. Гильза удаляется за пределы оружия неподвижным отражателем через окно с правой стороны. Двойная возвратно-боевая пружина возвращает затвор вперед (в режиме непрерывного огня), и цикл повторяется до израсходования патронов, пока нажат спусковой крючок. В режиме одиночного огня затвор остается в заднем положении, удерживаемый выступом шептала.

Ударно-спусковой механизм работает следующим образом. Шептало плотно входит в подпружиненную рамку. Разобщитель Г-образной формы шарнирно закреплен на пересечении двух рычагов рамки шептала. Зуб разобщителя имеет пружину для упора в выступе на шептале, а нижний рычаг идет к оси переводчика-предохранителя. На оси установлен стопор для ограничения движения нижнего рычага разобщителя. Спусковой крючок закреплен шарнирно в верхней части и своим выступом поднимает переднюю часть рамки при нажатии на него.

В положении «34» ось переводчика проворачивается таким образом, что внутренний рычаг не входит в зацепление с нижней частью разобщителя. При нажатии на спусковой крючок передняя часть рамки шептала поворачивается вверх, и зуб шептала выходит из паза в затворе, который освобождается и идет вперед.

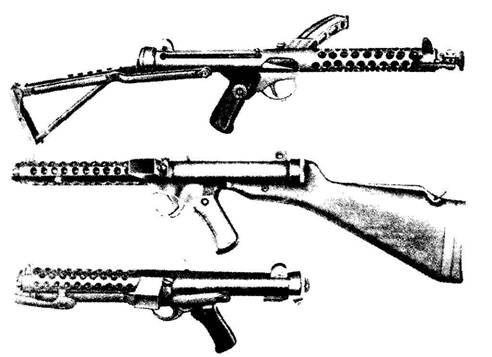

Пистолеты-пулеметы ‹‹Стерлинг»со складным и с постоянным прикладом

В положении «1» внутренний рычаг поворачивается вперед к нижней части разобщителя. При нажатии на спусковой крючок шептало поворачивается и освобождает затвор. Нижний рычаг Г-образного разобщителя ударяет по внутреннему рычагу переводчика и поворачивается по часовой стрелке. Зуб выходит из зацепления с подпружиненным шепталом, которое проворачивается вверх и блокирует затвор. Когда спусковой крючок возвращается в переднее положение, рамка шептала поднимается и верхний рычаг разобщителя выходит, под действием пружины, из паза шептала.

В положении «SAFE» (предохранитель) внутренний рычаг переводчика идет назад, под нижний рычаг разобщителя. Разобщитель стопорится, т. к. он шарнирно закреплен на рамке шептала, которая также фиксируется. Поэтому выступ шептала блокирует затвор в заднем или переднем положении.

Питание – от коробчатых магазинов емкостью 10,15 (для укороченной модели), 34 патрона либо от сдвоенных на 10x2, 15x2 и 34x2 патронов. Магазины – двухрядные с шахматным расположением патронов и роликовым подавателем.

Прицел – перекидной диоптрический с двумя отверстиями на 100 и на 200 м. Пистолетная рукоятка удачно наклонена к оси канала ствола. Приклад – откидной. Сочетание регулируемого по длине приклада и его формы повышает эффективность оружия. По эргономике и баллистике «Стерлинг» заметно превзошел «СТЭН», прозванный в свое время «дыроколом». В 1981 г. выпущены комплекты постоянных прикладов для установки на последние модификации.

Кроме Великобритании «Стерлинг» состоит на вооружении в Канаде (под маркой С1), Австралии (F1), где выпускается по лицензии. Магазины от F1 и С1 подходят к британским образцам.

В середине 1980-х гг. была выпущена укороченная модификация «Стерлинг» Мк7 с передней рукояткой удержания или ременной петлей.

Характеристики

Патрон – 9x19 «парабеллум»

Масса оружия – 2,72 кг (неснаряженный)

Длина оружия – 483 мм (без приклада)

Длина ствола – 198 мм

Нарезы – 6 нарезов (правосторонние), шаг 250 мм.

Начальная скорость пули – 390 м/с

Темп стрельбы – 550 выстр./мин

Емкость магазина – 10,15, 34 патрона
