Боевое гладкоствольное оружие «Неостед»

Это не совсем обычное магазинное ружье разработано X. Стедом, владельцем фирмы «Неостед » специально для полиции и вооруженных сил под стандартный патрон 12-го калибра с длиной патронника 70 мм.

Главными отличиями ружья являются компоновочная схема «буллпап», питание от двух магазинов, расположенных над стволом, и перезаряжание движением ствола. Механизмы ружья собраны внутри пластиковой ложи обтекаемой формы. Ствол, затвор («колодка») и зацеп затвора выполнены из стали, корпуса магазинов и другие слабо нагруженные детали – из алюминиевого сплава.

На рукоятке для переноски смонтированы прицел типа «хост ринг» и мушка. Длина прицельной линии 200 мм вполне достаточна для дробовика, применяемого на малых дальностях. На рукоятке могут крепиться оптический или ночной прицелы.

Ширина приклада и его положение на линии оси канала ствола обеспечивает лучшую меткость стрельбы, а общая компоновка – компактность ружья при сравнительно большой общей емкости магазинов. Органы управления собраны в центральной части оружия. Балансировка позволяет при необходимости произвести выстрел с одной руки с упором приклада в предплечье.

Над стволом расположены два трубчатых магазина по 6 патронов. Задние открытые торцы магазинов прикрыты качающимся в поперечной плоскости сектором (задвижкой). Положение сектора определяет рычажок вверху оружия позади рукоятки для переноски. При среднем положении сектора открыты оба магазина и патроны подаются из них последовательно. При смещении рычажка вбок сектор перекрывает один из магазинов-таким образом стрелок может выбрать тип бое- припаса (например – пулевой или дробовой, дробовой или специальный «газовый»). Прозрачные пластины над магазинами позволяют визуально оценить боезапас. Для снаряжения магазинов стрелок нажимает на отпирающий рычаг и «переламывает» ружье.

Боевое магазинное гладкоствольное оружие «Неостед» с двумя магазинами

Перезаряжание производится сдвиганием ствола за цевье вперед-назад. При движении ствола вперед происходит отпирание канала ствола и выброс стреляной гильзы через нижнее окно. При движении назад очередной патрон выталкивается из магазина в паз подачи и оказывается перед неподвижным затвором, в котором удерживается захватом. Ствол надвигается на патрон, при этом широкий зацеп снизу затвора заходит в проточку ствола и запирает его, одновременно отключается автоматический предохранитель, препятствующий выстрелу при неполностью запертом канале ствола. Характеристики Калибр – 12 (охотничий) Патрон – 12x70 Масса – 3,9 кг Длина – 690 мм Длина ствола – 570 мм Емкость магазина – 12 патронов (2x6)

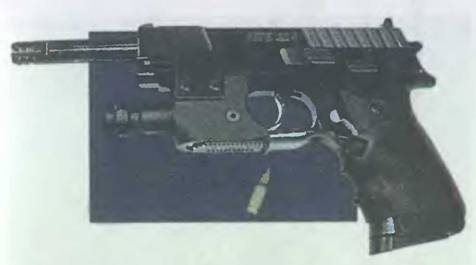

Еще одна попытка создания «нового поколения» личного оружия – автоматический пистолет МТЕ 224/224 VOB (Чехия)

Пистолет-пулемет M12S «Беретта» (Италия) у бойца батальона специального назначения итальянских крабаинеров

Пистолет-пулемет «Узи» с постоянным деревянным прикладом у голландского морского пехотинца

Штурмовая винтовка «Беретта» 70/90 в действии (Италия)

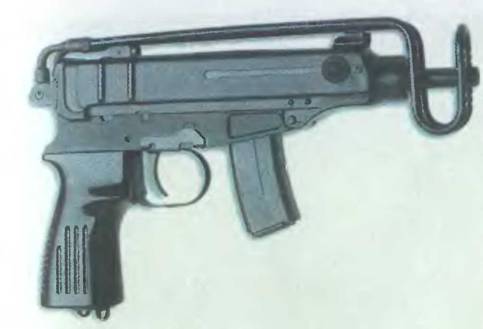

Малый пистолет-пулемет «Скорпион» Vz.6l (Чехословакия)

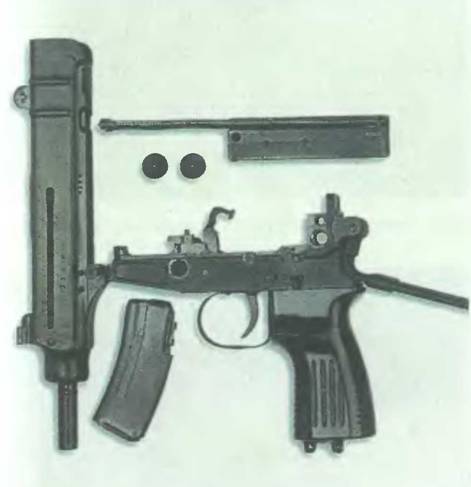

Неполная разборка пистолета-пулемета «Скорпион» Vz6l (Чехословакия)

Пистолет-пулемет MP5SD3 (ФРГ) у французских «коммандос»

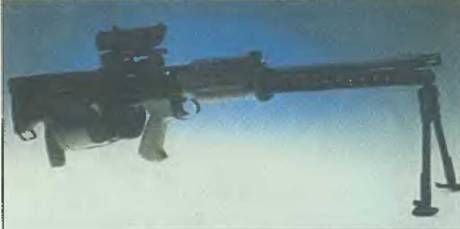

Ручной пулемет L86A1 с магазином MAG-100 (Великобрибритания)

Малый пистолет-пулемет МР5 PDW (ФРГ-США) с глушителем – оружие для специальных операций

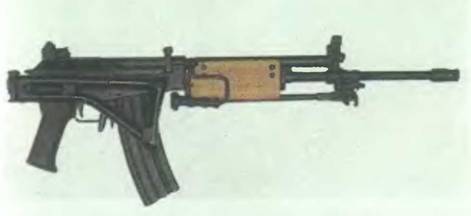

Штурмовая винтовка «Галил» ARM со сложенным прикладом (Израиль)

Штурмовая винтовка L85A1 (Великобритания)

Карабин SCP «Беретта» 10/90 у бойца спецбатальона карабинеров (Италия)

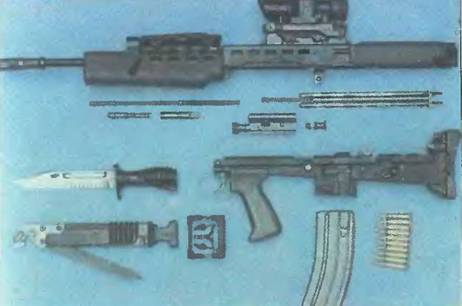

Неполная разборка винтовки L85A1 (Великобритания)

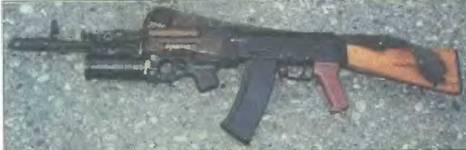

Автомат АК-74 с подствольным гранатометом ГП-25 (СССР)

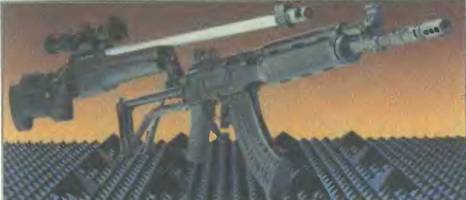

Продукция компании «Сако» (Финляндия) – модификация штурмовой винтовки V76F и снайперская винтовка TRG-1

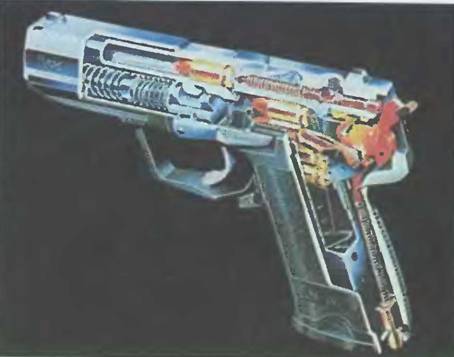

Схема устройства пистолета USP (ФРГ) – одна из оригинальных систем последнего десятилетия XX века

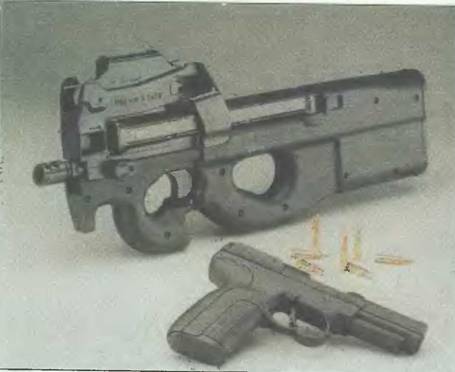

Семейство под один патрон 5,7x27 – пистолет-пулемет Р-90 и пистолет 5-7FN (Бельгия)
