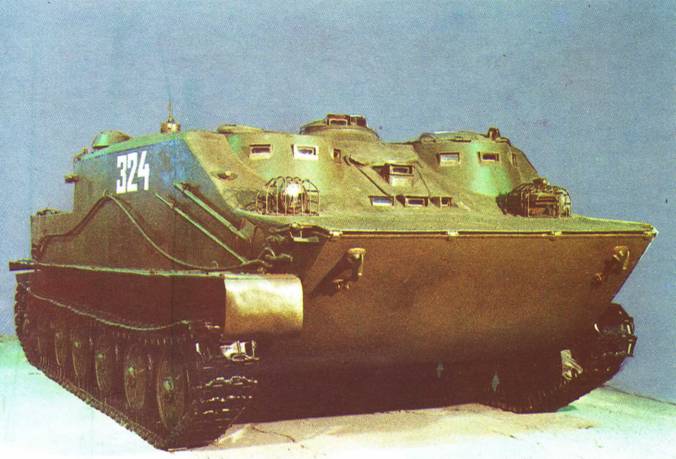

КОМАНДНО-ШТАБНАЯ МАШИНА УПРАВЛЕНИЯ БТР-50ПН

Разработана в 1958 году. Выпускалась серийно с 1958 г. Состояла на вооружении Советской Армии. В боях не использовалась.

Тактико-техническая характеристика

Масса, т. 14,3

Численность экипажа, чел 1

посадочные места, шт 9

Габаритные размеры (длина х ширина х высота), мм . 7070x3140x2050

Вооружение. нет

Броневая защита, мм 10

Мощность двигателя, л.с 240

Скорость максимальная, км/ч44,6

Запас хода по шоссе, км.. 250

Скорость преодоления водных преград на плаву, км/ч 10

Особенности конструкции

База – плавающий бронетранспортер БТР-50ПК.

Общая компоновка – имеет три отделения: управления, штабное и силовое; моторно-трансмиссионная установка расположена в кормовой части корпуса. Вооружение – нет.

Защита – корпус азкрытый, герметичный, сварной, из броневых катаных листов; на крыше штабного отделения имеются посадочные люки.

Шасси – двигатель дизель, шестицилиндровый; трансмиссия механическая, имеется: три радиостанции, зарядный агрегат, ФВУ*, ТДА** система ППО***; водометный движитель реактивного типа, средства связи – радиостанция и танковое переговорное устройство.

* ФВУ – фильтровентиляционное устройство.

** ТДА – термодымовая аппаратура.

*** ППО – противопожарное оборудование
