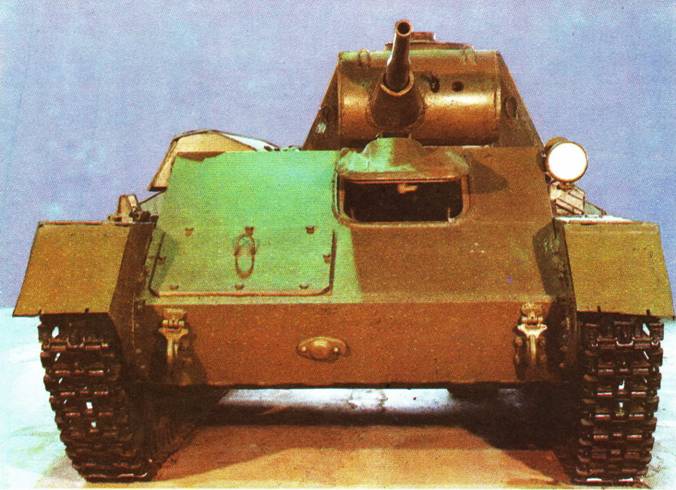

ЛЕГКИЙ ТАНК Т-70

Разработан в 1942 году. Выпускался серийно с 1942 по 1943 гг. Состоял на вооружент Советской Армии. Использовался в боях Великой Отечественной войны.

Тактико-техническая характеристика

Масса, т.. 9,2

Численность экипажа, чел 2 Габаритные размеры (длина х ширина х высота), мм 4285x2420x2040

Вооружение

пушка, шт. 1

калибр, мм 45

боекомплект, выстрелов 90

пулемет, шт 1

калибр, мм 7,62

боекомплект, патронов 945

Броневая защита, мм 45

Мощность двигателя, л.с.140 (2 х 70)

Скорость максимальная, км/ч. 45

Запас хода по шоссе, км 350

Глубина водных преград, преодолеваемых вброд, м 0,9

Особенности конструкции

База – танк создан на базе автомобильных агрегатов.

Общая компоновка – силовая установка размещена в средней части корпуса.

Вооружение – спусковые механизмы пушки и пулемета – механические, управляются педалями, угол возвышения пушки 20 градусов, угол снижения – 6 градусов.

Защита – корпус из катаных броневых листов, установленных под различными углами, толщина листов 10, 15, 25, 35 и 45 мм, корпус сварной.

Шасси – силовой агрегат состоит из двух карбюраторных, шестицилиндровых двигателей, спаренных последовательно; подвеска танка независимая, торсионная; на пяти узлах подвески установлены буферные пружины; роль ограничителей хода первых и третьих опорных катков выполняют поддерживающие катки; вторые и четвертые опорные катки ограничителей хода не имеют.
