Большинство дачных домов деревянные, т. е. изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50 % случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг.

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось с считанные минуты в груду головешек? А неисправный прибор не убил вас или кого-нибудь из ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут-то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т. к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНиПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 мм² (как говорят, «16 квадрат»). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры.

Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т. п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м». Также регламентировано расстояние до окон, балконов и т. п.

Вводить СИП непосредственно в деревянный дом нельзя, т. к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 мм² не менее 2,8 мм, для кабелей 6-10 мм² – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность – это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности. Возможны следующие варианты.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу.

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т. к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле– и влагозащищенном исполнении не ниже 1Р-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 мм². (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т. к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Количество однополюсных АЗ подбирается в зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6x6 планируются следующие зоны: кухня-терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 мм² может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30 мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере вводной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т. к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с вами безопасность, экономить не стоит.

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно.

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 мм² и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10 мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10 мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготовлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т. к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т. к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторый воздушный зазор от горючей поверхности. Разновидностью данной проводки является проводка в жестких пластиковых трубах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель-каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т. е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являться стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15–97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но перетянуть впоследствие жесткий провод не получится.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Возможно профессионалы знают ответ на эти вопросы, но, наверное не стоит делится всеми секретами, а то ведь можно и без работы остаться.

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому неизвестно. А может быть и не рванет?..

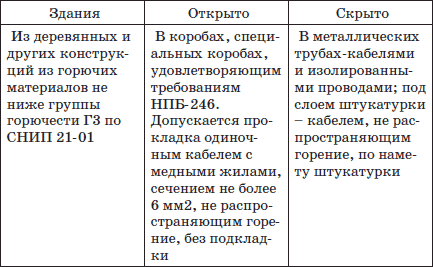

Вот что сказано в табл ……. СП 31-110-2003:

На что важно еще обратить внимание? «Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), Категорически запрещены! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т. к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение по лучи ли пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.
