Воздушные линии электропередачи (ВЛ) – это расположенные на открытом воздухе устройства для передачи и распределения электроэнергии, выполняемые проводами, прикрепленными при помощи изоляторов и арматуры к опорам, а также стойкам или кронштейнам на зданиях и инженерных сооружениях.

Воздушные линии должны располагаться так, чтобы опоры не загораживали входов в здания и въездов во дворы и не затрудняли движения транспорта и пешеходов.

На опорах ВЛ на высоте 2,5–3 м от земли должен быть нанесен порядковый номер и год установки опоры.

Для воздушных линий (ВЛ) применяются неизолированные провода. Изолированные провода применять нецелесообразно, так как всякая изоляция разрушается от атмосферных воздействий и не предохраняет от поражения электрическим током.

Ответвления к садовым домикам от ВЛ рекомендуется выполнять проводами с атмосферостойкой изоляцией. Длина ответвления к вводу не более 25 м.

Провода для прокладки ВЛ. Для ВЛ, как правило, применяются многопроволочные провода марки А из алюминия, марки АН и АЖ из алюминиевого сплава АСЗ и АСТ, стальные провода, а также сталеалюминиевые марки АС, имеющие сердечник из стальных оцинкованных проволок и наружный повив из алюминиевых проволок. Применение расплетенных проводов не допускается.

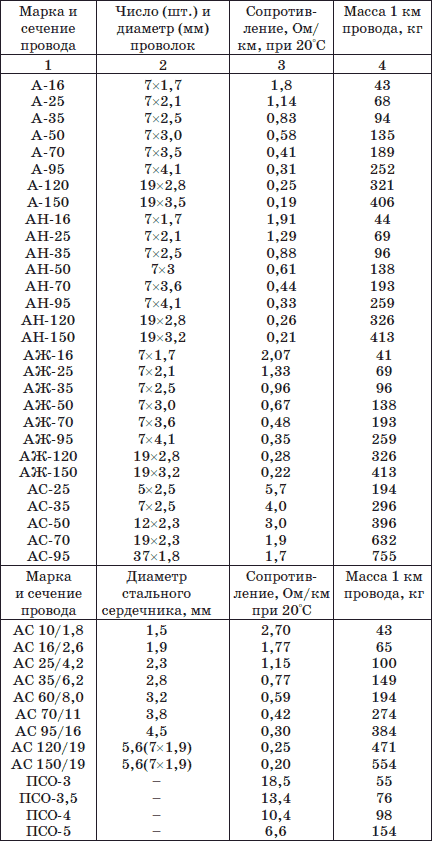

Технические характеристики неизолированных проводов приведены в таблице 19.

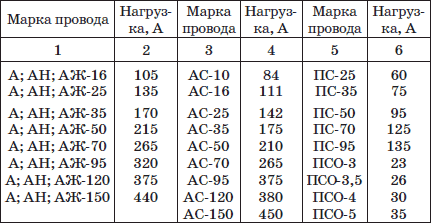

Длительно допустимые нагрузки на провода воздушных линий определяются для температуры воздуха +25 °C из расчета максимальной температуры нагрева проводов +70 °C.

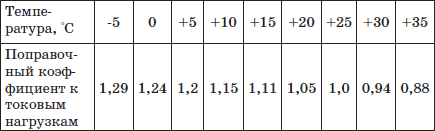

Примечание. При температуре наружного воздуха, отличающейся от +25 °C, необходимо нагрузки умножить на поправочные коэффициенты, см. ниже.

Для прокладки воздушных линий должны применяться железобетонные или деревянные опоры. Деревянные опоры устанавливают на приставках либо выполняют цельными. Для изготовления опор следует применять сосну и лиственницу. Допускается использование ели и пихты.

Лес для изготовления опор должен быть целиком очищен от коры и пропитан антисептиком. Допускается применение непропитанной лиственницы.

В зависимости от назначения на линиях применяются следующие типы опор:

• промежуточные – устанавливаются на прямых участках ВЛ. Эти опоры в нормальном режиме не воспринимают усилий, направленных вдоль линии, так как число проводов и их натяжение с обеих сторон опоры одинаково;

• анкерные – на пересечениях с различными сооружениями и в местах изменения количества, марки и сечения проводов. Эти опоры в нормальном режиме воспринимают нагрузки от разности тяжения проводов, направленные вдоль ВЛ;

• угловые – применяются в местах изменения направления линий. Они воспринимают суммарное тяжение проводов смежных пролетов;

• концевые – устанавливаются в начале и конце линии и в местах, где имеются кабельные вставки. Они воспринимают одностороннее тяжение проводов;

• ответвительные – с их помощью осуществляются ответвления от ВЛ;

• перекрестные – на них выполняются пересечения линий двух направлений.

Ответвительные и перекрестные опоры могут быть промежуточными, угловыми и анкерными. Конструкции и основные размеры типовых деревянных опор, наиболее часто применяемых для линий, показаны на рис. 33, 34, 35.

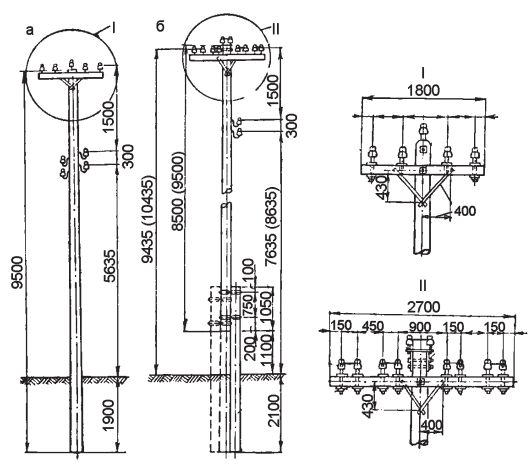

Рис. 33. Промежуточные деревянные опоры с траверсой: а – цельная опора ПН-1Д; б – переходная опора с железобетонной приставкой ППН-2(3)ДБ

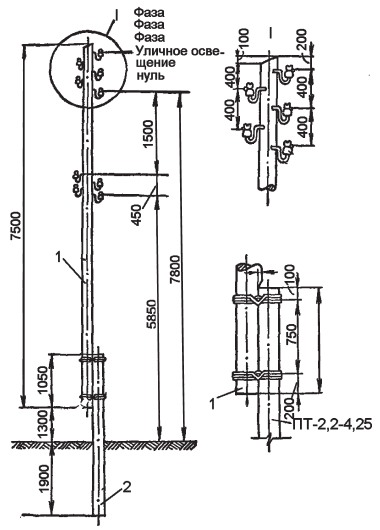

Рис. 34. Промежуточная деревянная опора с железобетонной приставкой ПН-1ДБ: 1 – стойка: O140, длина 7500 (6900); 2 – приставка ПТ-2,2–4,25

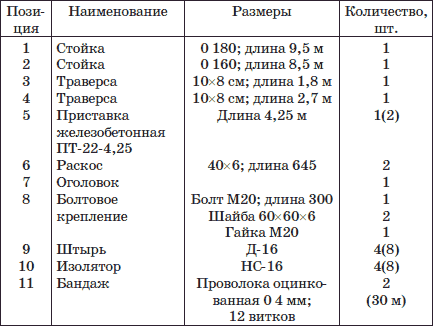

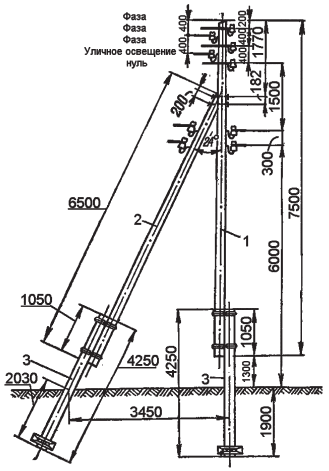

Рис. 35. Деревянные угловые и анкерные опоры с железобетонными приставками (УПН-1ДБ; УАН-1ДБ; ОАН-1ДБ): 1 – стойка: O180, длина 7500; 2 – подкос: O180, длина 6500; 3 – приставка ПТ-2,2–4,25

Для повышения надежности и долговечности опор, а также для уменьшения расхода длинномерного леса, опоры рекомендуется устанавливать на железобетонных приставках.

Опоры из цельного леса можно применять, лишь тщательно обработав древесину антисептиком. Он должен проникнуть в заболонную древесину не менее чем на 20 мм, в ядровую не менее чем на 5 мм.

Для ВЛ изготавливаются приставки длиной 3,25 и 4,25 м. Все детали при сборке опор должны быть плотно подогнаны друг к другу. Зазор в местах врубок и стыков не должен превышать 4 мм. Обрабатывать стойки и приставки нужно так, чтобы стык был совершенно плотным, без просветов. Заполнять клиньями щели и неплотности не разрешается.

Бандажи для сопряжения приставок с опорами выполняют из мягкой стальной оцинкованной проволоки диаметром 4 мм или неоцинкованной диаметром 5–6 мм, покрытой асфальтовым лаком.

Выполнение бандажа. Все витки бандажа должны быть плотно прижаты друг к другу. При обрыве хотя бы одного витка весь бандаж следует заменить новым. Концы проволоки бандажа загибают и забивают в древесину на глубину 20–25 мм.

Применение хомутов. Допускается вместо проволочных бандажей применять стяжные хомуты на болтах. Все металлические детали деревянных опор обязательно защищают от коррозии лакокрасочным покрытием или оцинковывают.

Все виды опор могут быть с подкосами или с оттяжками, которые прикрепляются к специальным анкерам, закрепленным в земле или к конструкции зданий и сооружений. Верхний конец оттяжки закрепляется на опоре не ближе 1 м от крюков. Оттяжки могут быть многопроволочными или однопроволочные, сечением не менее 25 мм².

Отверстия в бревнах и траверсах для крючьев, штырей или болтов просверливают. Прожигать их раскаленным прутком запрещено.

Оси болтов должны быть перпендикулярны плоскости соединяемых элементов.

Длина выступающей части болтов не менее 40 мм и не более 100 мм. Размер шайб – не менее 60x60x5 мм. Врубки под шайбой не допускаются.

Минимальный диаметр бревна для стойки опоры в верхнем отрубе должен быть не менее 14 см.

Железобетонные опоры не должны иметь трещин шириной более 0,2 мм. Трещины до 0,2 мм заделывают защитной эмульсией. Раковины и выбоины допускаются до 10 мм по длине, ширине и глубине. Они должны быть заделаны цементным раствором или полихлорвинилацетатной эмульсией. Отверстия в нижних торцах пустотных стоек железобетонных опор следует герметически заделать.

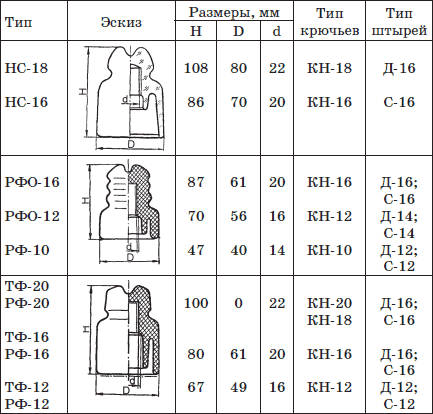

Для изоляции и крепления проводов ВЛ применяются стеклянные линейные штыревые изоляторы типа НС.

Допускается установка фарфоровых изоляторов типа РФО-16, ТФ-20 и ТФ-16. Технические характеристики изоляторов приведены в табл. 24.

На одном изоляторе может крепиться несколько проводов – отпайки от линии, ответвления к вводам и т. д.

Штыревые изоляторы должны быть прочно навернуты на крюки при помощи пластмассовых колпачков типа ПКН (табл. 25).

Примечание. Крюки КН и КР выпускаются также в исполнении с резьбой под изолятор.

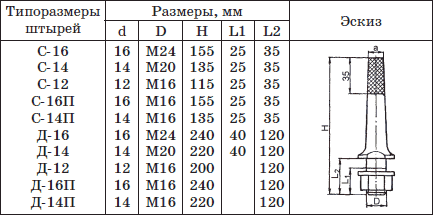

В обозначении штырей: С – стальная траверса; Д – деревянная траверса; П – для промежуточных опор; числа 16, 14, 12 – диаметр верхнего конца штыря, мм.

Допускается крепление штыревых изоляторов с помощью пакли, пропитанной суриком и олифой.

На дно изоляторов, навертываемых на крюки и штыри, нужно закладывать войлочный кружок. Изоляторы должны быть расположены вертикально, головкой вверх. Наклон до 45° к вертикали допускается только при креплении обводного провода. Перед установкой изолятор необходимо очистить от грязи ветошью, смоченной в керосине.

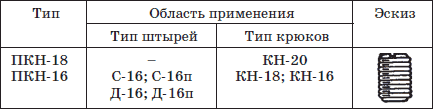

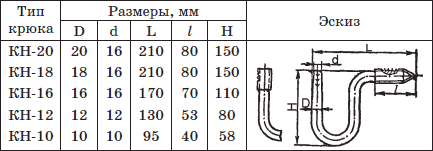

Изоляторы на опорах крепятся с помощью стальных крюков и штырей. Типы крюков и штырей, применяемых для различных изоляторов, приведены в табл. 26, 27.

Основное исполнение крюков – с тремя рядами выступающих ершей или насечек в верхней части штыревого конца крюка. Изготавливают также крюки, у которых вместо ершей или насечек накатана резьба под изолятор.

Для прочного закрепления крюков в опоре отверстия под них нужно сверлить по внутреннему диаметру резьбы. Глубина отверстия должна быть на 15–20 мм меньше нарезанной части крюка. Крюк обязательно ввертывать в тело опоры всей нарезанной частью плюс 10–15 мм.

При установке штырей на деревянных траверсах следует с обеих сторон траверсы ставить шайбы толщиной 4 мм и диаметром 75 мм. Затес под шайбы должен быть минимальным.

Для предохранения древесины от загнивания затесы и места сверления под штыри обрабатываются креозотом или пастой. К стальным траверсам штыри разрешается крепить сваркой.

Провода ВЛ могут располагаться горизонтально – на траверсах либо один над другим при креплении изоляторов на крючьях.

Нулевой провод должен располагаться ниже фазных проводов всех цепей, прокладываемых на опоре. Этот провод общий для всех цепей, он крепится на изоляторах так же, как и фазные провода.

Провода наружного освещения располагаются над нулевым проводом, под фазными проводами распределительной сети.

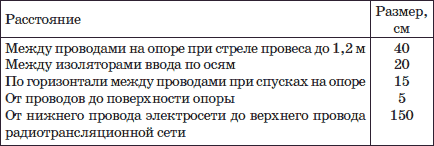

Расстояния между проводами принимаются в соответствии с табл. 28.

Провода крепятся к изоляторам на опорах проволочными вязками или зажимами (рис. 36).

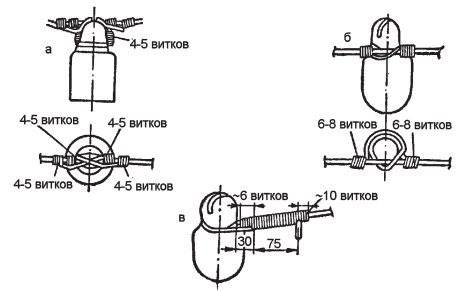

Рис. 36. Крепление проводов на изоляторах проволочной вязкой: а – на головке изолятора; б – на шейке изолятора; в – концевое крепление для ответвлений к выводам

На прямых участках линий провода крепятся на шейке изолятора со стороны опоры. Это делается для того, чтобы при разрушении вязки к изолятору провод не упал на землю, а остался висеть на крюке.

На углах провод закрепляется на шейке изолятора с внешней стороны угла.

Проволочная вязка выполняется двойным крестом из того же металла, что и провод.

Внимание!

При выполнении вязки не допускается изгибание провода вязальной проволокой.

Провода ответвлений от ВЛ к вводам должны иметь глухое крепление.

Соединение проводов ВЛ выполняют:

• в петлях анкерных опор – анкерными и ответвительными зажимами, овальными соединителями, монтируемыми методом скручивания, петлевыми плашечными и прессуемыми аппаратными зажимами (рис. 37, 38);

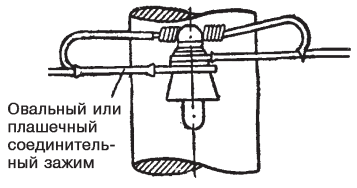

Рис. 37. Анкерное крепление проводов

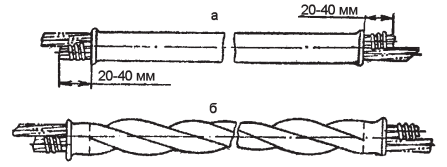

Рис. 38. Соединение сталеалюминиевых проводов овальным соединителем СОАСметодом скручивания: а – соединитель с введенными проводами; б – скрученный соединитель

• в пролетах – овальными соединителями, монтируемыми методом скручивания.

Однопроволочные провода допускается соединять путем скрутки с последующей пайкой. Сварка встык однопроволочных проводов не допускается.

Соединение проводов из разных металлов или разных сечений должно выполняться только на опорах при помощи переходных зажимов.

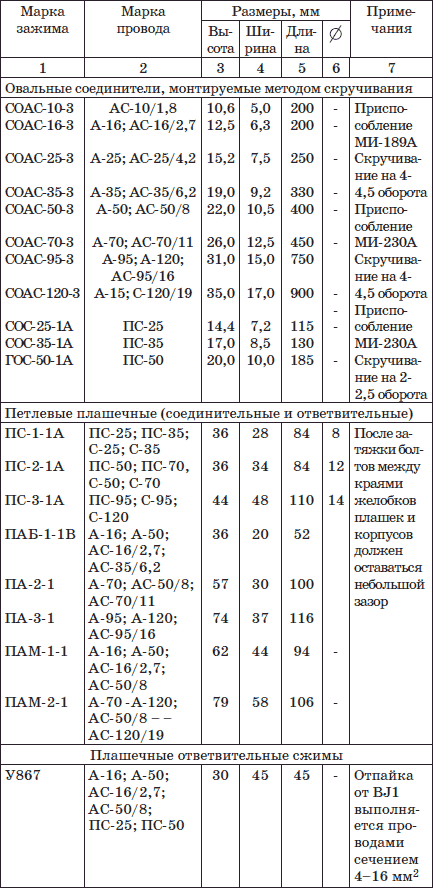

Марки и технические характеристики соединительной арматуры приведены в табл. 30.

Сооружение ВЛ должно вестись обязательно в соответствии с проектом. Трассу прокладки уточняют на месте с представителями заинтересованных организаций, внося при необходимости изменения в основной проект и в проект организации работ. На местности производят разбивку трассы. Для этого измеряют расстояние между соседними, угловыми или анкерными опорами и разбивают на равные участки, близкие к принятой для данной линии длине пролета, которая не должна превышать 40–45 м. Затем размечают на местности места промежуточных опор, забивая колышки строго по прямой линии.

При установке опор необходимо обеспечивать вертикальность стоек, горизонтальность траверс и прямолинейность трассы между анкерными и угловыми опорами. Выход опор из створа линии не должен превышать 100 мм. Отклонение опор от вертикали вдоль и поперек линии допускается не более 1/100 от высоты опоры. Минимальное заглубление промежуточных опор в грунте должно быть на 10 см больше, чем глубина промерзания грунта.

Анкерные опоры заглубляются на 2–2,2 м, а угловые – на 2,3–2,5 м.

Подкосы закапываются на глубину 1,5–1,7 м от уровня земли. Засыпают котлованы сразу же после установки и выверки опор. Грунт надо тщательно уплотнять путем послойного трамбования.

После установки опор вдоль линии раскатывают провод и шестами или веревками поднимают на опоры и укладывают на крюки. Затем один конец провода закрепляют на анкерной опоре и натягивают до другой анкерной опоры. Провода ВЛ можно натягивать полиспастом или лебедкой.

Стрелу провеса устанавливают в зависимости от запаса прочности ВЛ и температуры воздуха.

Рекомендуемые стрелы провеса для ВЛ приведены в табл. 31.

Высоту провеса визирует монтер, находящийся на опоре, ориентируясь на планки, закрепленные на двух смежных опорах. По его команде натяжение проводов прекращается; провода закрепляют на анкерных опорах, а потом на промежуточных. Монтаж проводов на опорах должен вестись квалифицированным мастером с телескопической вышки или непосредственно на опоре с применением монтажных когтей и страховочного пояса.

Ответвлением от ВЛ к вводу называется участок проводов от опоры ВЛ до ввода.

Длина ответвления допускается не более 25 м. При больших расстояниях необходимо устанавливать дополнительную промежуточную опору. Расстояние от проводов ответвления до поверхности земли и проезжей части дорог должно быть не менее 6 м. При пересечении непроезжей части дорог расстояние от проводов ответвления до тротуаров и пешеходных дорожек допускается не менее 3,5 м.

При невозможности соблюдения указанных расстояний необходимо устанавливать дополнительную опору или конструкцию на здании.

Для ответвлений от ВЛ к вводам желательно применять изолированные провода и провода с несущим тросом. Допускается применение неизолированных проводов.

Запрещается применять расплетенные провода для ответвлений.

Наименьшие сечения, марки и диаметры проводов для ответвлений см. табл. 19.

Провода ответвлений к вводам должны иметь глухое крепление. В местах ответвлений от ВЛ следует, как правило, применять многошейковые или подставные изоляторы.

Вводы в здание выполняют изолированным проводом, который прокладывают в полутвердой (резиновой) трубке, и оконцовывают воронкой снаружи и втулкой внутри помещения (рис. 39). Вблизи отвода в помещение устанавливают изолятор, на котором провод со столба укрепляют заглушкой. Изолированный провод ввода соединяют с линейным проводом скруткой. Отверстие для проводов ввода может быть общим, но прокладывают в отдельных трубах. Высота низшей точки подвеса линейных проводов над землей должна быть не меньше 2,75 м. Изолированные провода разрешается прокладывать на высоте 2,5 м от земли. Расстояние между проводами и выступающими частями зданий должно быть не менее 20 см.

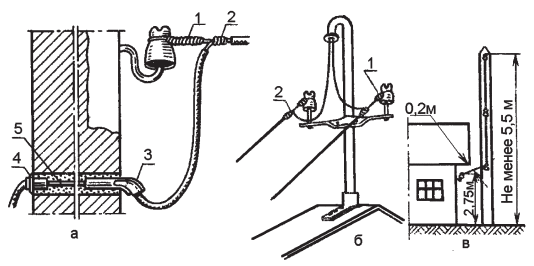

Рис. 39. Выполнение вводов в помещение: а – через стену; б – через крышу; в – через стену в низкое помещение: 1 – заглушка; 2 – скрутка; 3 – воронка; 4 – втулка; 5 – резиновая трубка

Вводы в низкие дачные домики выполняют трубостойкой через крышу. Расстояние от проводов до крыши не должно быть менее 2 м. Стальную трубо-стойку соединяют с заземленным нулевым проводом.

Ввод с подставного столба. В ряде случаев вводы в низкие помещения целесообразно делать с подставного столба, как показано на рис. 39 в. Спуск по столбу в этом случае можно выполнять изолированным проводом на изоляторах или, что лучше, в стальной трубе.

Провода ввода от изоляторов до квартирного щитка должны быть цельными, не иметь соединений и подключаться непосредственно к зажимам электросчетчика.

Силовые кабели на номинальное напряжение переменного тока до 1 кВ изготавливаются с изоляцией из специальной кабельной (сульфатной) бумаги, пропитанной маслоканифольными составами, и с пластмассовой изоляцией.

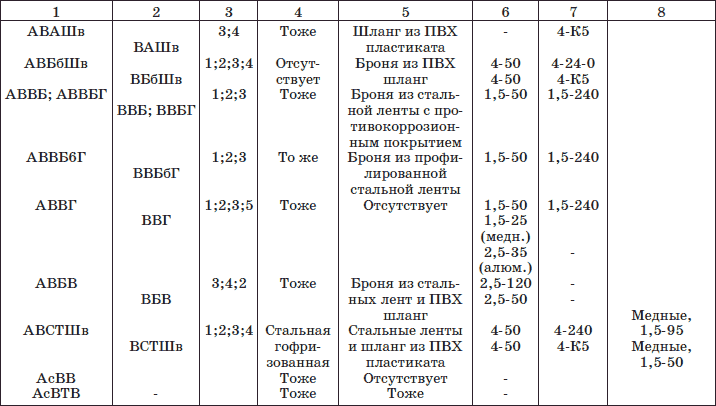

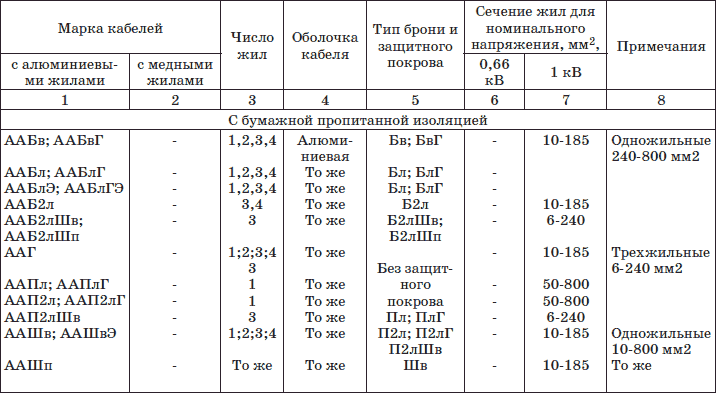

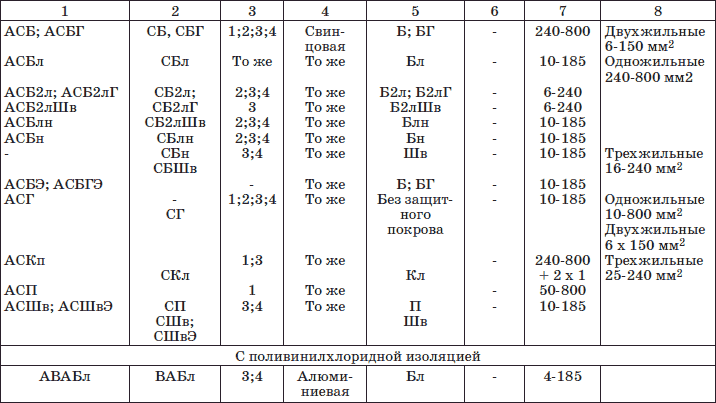

Основные марки кабелей напряжением до 1 кВ и их технические характеристики приведены в табл. 32.

Примечания:

1) Алюминиевые жилы сечением до 50 мм² изготовляют однопроволочными; сечением 70-240 мм² – однопроволочными или многопроволочными. Медные жилы сечением до 16 мм² изготовляют однопроволочными; сечением 25–50 мм² – однопроволочными или многопроволочными; сечением 70240 мм² – многопроволочными. Конфигурация однопроволочных жил – круглая или секторная. Для кабелей с однопроволочными жилами в обозначении добавляются в скобках буквы «ож» (например, ААБ(ож).

2) Четырехжильные кабели с жилами одинакового сечения выпускаются до 120 мм² включительно.

3) Выпускаются кабели с обедненно-пропитанной изоляцией для вертикальных и крутонаклонных трасс. Такие кабели имеют в маркировке после основного обозначения через дефис букву В (например, АСБ-В).

4) Выпускают кабели, пропитанные нестекающим составом, содержащим церезин, для вертикальной прокладки. Такие кабели имеют в маркировке перед основным обозначением букву Ц (например, ЦАСБ).

5) Выпускаются также кабели с алюминиевыми (в скобках – медными) жилами с полиэтиленовой изоляцией марок: АПАБл (ПАБл), АПАШв (ПАТТТв); АПШп (ПАТТТп); АПБбШв (ПБбШв); АПБбШп (ПБбШп); АПВБ (ПВБ); АПВБбГ (ПВБбГ); АПВБГ (ПВБГ); АПВГ (ПВГ); АПГ-С; АППБ (ППб); АПсВГ-С; АПСТШв (ПСТШв); АПСТШп (ПСТШп), аналогичные по конструкции указанным в таблице кабелям с поливинилхлоридной изоляцией.

6) Выпускаются также кабели с алюминиевыми и медными жилами с изоляцией из самозатухающего полиэтилена марки: АПсАБл (ПсАБл); АПсАШв (ПсАШв); АПсБбШв (ПсБбШв); АПсВБ (ПсВБ); АПсВБГ (ПсВБГ); АПсВГ (ПсВГ); АПсСТШв (ПсСТШв); аналогичные по конструкции указанным в таблице кабелям с поливинилхлоридной изоляцией.

7) Выпускаются также кабели с алюминиевыми и медными жилами с изоляцией из вулканизованного полиэтилена марки: АПвБбШв (ПвБбШв); АПвВБ (ПвВБ); АПвВБГ (ПвВБГ); АПвВГ (ПвВГ); АПвСТШв (ПвСТШв), аналогичные по конструкции указанным в таблицах кабелям с поливинилхлоридной изоляцией.

8) Кабели могут использоваться в сетях постоянного тока с напряжением, превышающим в 2,5 раза номинальное напряжение кабеля.

9) Кабели в пластмассовой оболочке можно прокладывать с радиусом изгиба не менее 6 наружных диаметров кабеля. Кабели бронированные в стальной гофрированной оболочке допускается прокладывать с радиусом изгиба не менее 10 наружных диаметров кабеля. Кабели в алюминиевой оболочке допускают радиус изгиба не менее 15 наружных диаметров.

10) Для прокладки в местах, где кабель может подвергаться растягивающим усилиям (например, при подводной прокладке), выпускают кабели АСПГ; АСПл; АСП2л; АСП2лГ; АСПлн с броней из плоских стальных проволок.

Места прокладки кабельных линий. Кабельные линии могут прокладываться в земле (траншеях), в кабельной канализации, на специальных кабельных или совмещенных (совместно с технологическими коммуникациями) эстакадах, по стенам и строительным конструкциям (вне и внутри помещений) и на тросах.

Трассу кабельной линии следует выбирать с учетом наименьшего расхода кабеля и обеспечения сохранности его от механических повреждений, коррозии и перегрева. Следует по возможности избегать перекрещивания кабелей между собой и с различными подземными коммуникациями.

В четырехпроводных сетях должны применяться четырехжильные кабели.

Прокладка нулевых жил отдельно от фазных не допускается. Допускается применение трехжильных кабелей в алюминиевой оболочке с использованием этой оболочки в качестве нулевого провода (вместо четвертой жилы) в силовых и осветительных сетях переменного тока с глухозаземленной нейтралью.

Использование свинцовых оболочек в качестве четвертой жилы не допускается.

Трассу кабельной линии следует по возможности удалять от мест, содержащих вещества, разрушительно действующих на металлическую оболочку кабелей (насыпной грунт со шлаком и строительным мусором, зола, известь, органические вещества, солончаки и т. д.). Трасса не должна проходить ближе 2 м от мусорных и выгребных ям.

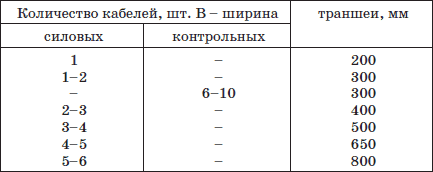

Глубина заложения кабеля от уровня поверхности земли должна быть не менее 0,7 м. При пересечении проезжих дорог, улиц и площадей кабель углубляется до 1 м. Размеры траншеи в зависимости от числа кабелей приведены на рис. 40. В местах ввода в здания на участке длиной до 5 м глубина заложения кабеля может быть снижена до 0,5 м.

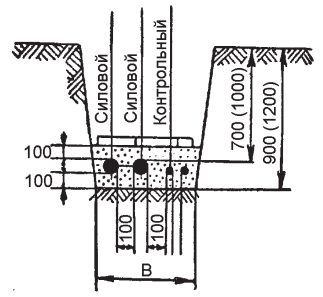

Рис. 40. Траншея для прокладки кабелей в земле

Перед закладкой кабеля необходимо удалить из траншеи воду, камни, строительный мусор и другие посторонние предметы. На дне траншеи делают подсыпку толщиной 100 мм из мелкой земли, не содержащей камней, мусора и шлака.

Кабель укладывают в траншею змейкой с запасом 1–2 % от общей длины. Укладывать запас кабеля кольцами запрещается, так как при этом кабель может перегреваться.

Перед укладкой производят наружный осмотр кабеля. Если обнаруживаются серьезные дефекты – разрывы оболочки, проколы и т. д. – места с этими дефектами вырезают. Повреждения наружного шланга ремонтируют. Прежде чем засыпать траншею, кабель испытывают на сопротивление изоляции (кабель мегерят).

Если требуется соединение кабелей, для установки соединительной муфты оставляют запас кабеля 1–1,5 м.

После укладки кабель присыпается слоем земли без камней толщиной около 10 см.

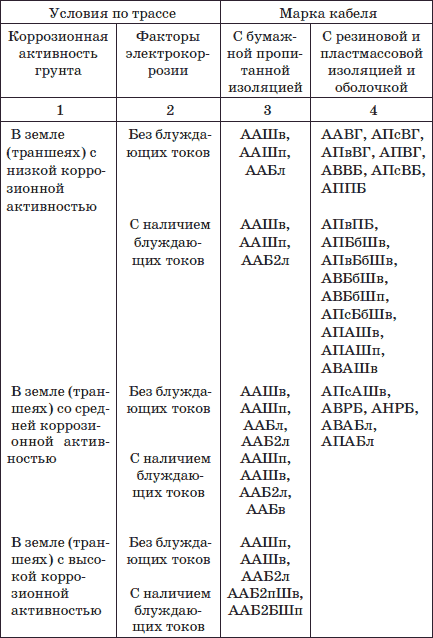

В таблице 34 приведены марки кабелей, рекомендуемых для прокладки в земле (траншеях).

Примечания:

1) Марки кабелей расположены в убывающей последовательности, начиная с наиболее предпочтительных.

2) На трассах с наличием блуждающих токов и в грунтах с высокой коррозионной активностью кабели с пластмассовой изоляцией в алюминиевой оболочке применять не следует.

Пересечение кабелей, проложенных в траншеях, с подземными сооружениями должно предусматривать безопасное проведение эксплуатационных работ на кабелях и на пересекаемых сооружениях, безопасность от повреждения тех и других.

Для защиты кабелей от механических повреждений в местах пересечений и сближений их заключают в бетонные, железобетонные, керамические, чугунные, асбестоцементные или пластмассовые трубы.

Внутренний диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля. При этом внутренний диаметр трубы должен быть не менее 50 мм при длине 5 м и не менее 100 мм при большей длине.

Трубы укладываются прямолинейно по утрамбованному дну траншеи с уклоном, предотвращающим скопление воды. Более высокий конец трубы уплотняется смоляной лентой или кабельной пряжей, замоченной в глине.

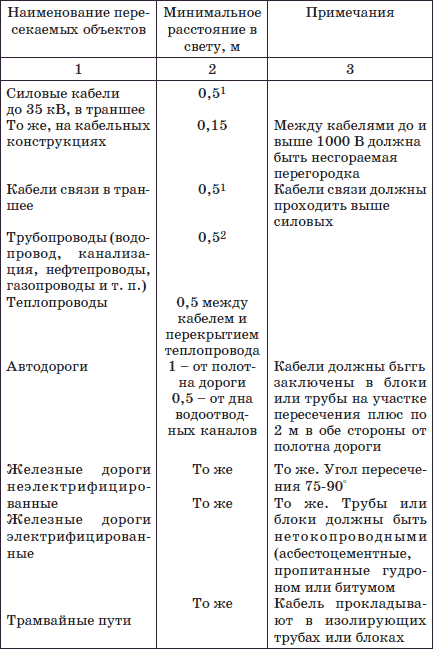

Минимальные расстояния между кабелями и пересекаемыми объектами приведены в табл. 35.

¹ В стесненных условиях расстояние может быть уменьшено до 0,15 м, при этом кабели разделяют перегородкой на длине участка пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

² Допускается уменьшение расстояния до 0,25 м при условии прокладки кабеля в трубах или блоках на участке пересечения плюс по 2 м в каждую сторону.

Мероприятия по защите кабелей и обеспечению их надежной работы выполняет та организация, чей объект сооружается в зоне пересечения.

Места открытой прокладки кабелей. Открытая прокладка кабелей может выполняться вне зданий и внутри помещений – по стенам, строительным конструкциям и на эстакадах.

Кабели прокладывают на скобах, кабельных конструкциях и по лоткам (рис. 41). Допускается прокладка кабелей напряжением до 1000 В на трассе внутри помещений (между колоннами и стенами зданий) и вне помещений (между стенами здания). Габариты приведены в табл. 36.

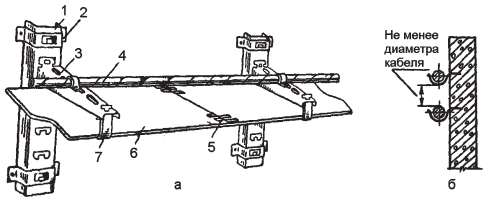

Рис. 41. Открытая прокладка кабелей: а – на сборных кабельных конструкциях; б – на скобах по стенам: 1 – стойка; 2 – скоба; 3 – полка; 4 – кабель; 5 – соединение перегородок; 6 – асбестоцементная плита; 7 – подвеска

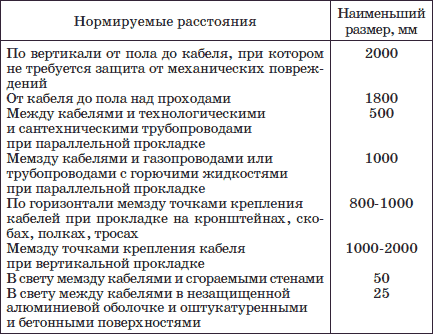

Для прокладки в помещениях используют кабели без наружных защитных покровов из горючих волокнистых материалов, а также кабели, имеющие поверх брони несгораемый волокнистый покров или шланг из поливинилхлорида.

Кабели должны быть доступны для ремонта и защищены от механических повреждений. Защите подлежат участки кабеля, расположенные на высоте менее 2 м от уровня пола или земли.

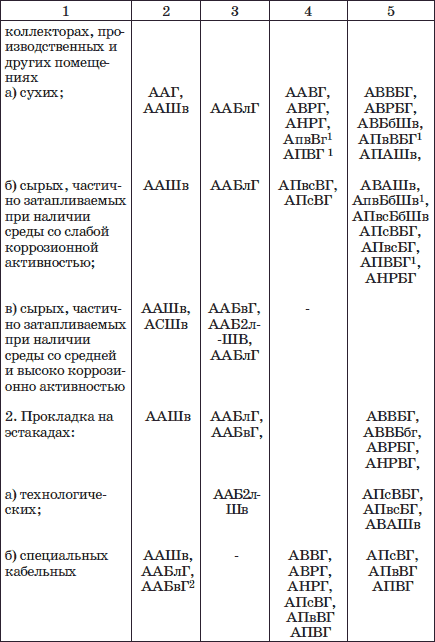

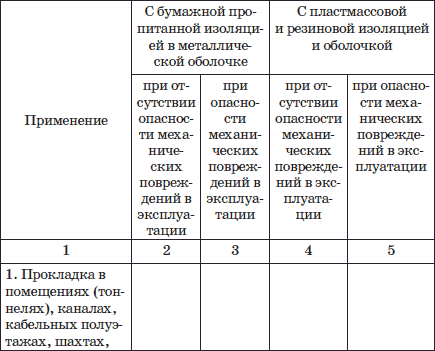

В табл. 37 приведены марки кабелей для прокладки в воздухе.

Примечания:

¹ Для одиночных кабельных линий, прокладываемых в помещениях.

² Применяются при наличии химически активной среды.

Для прокладки кабелей по неоштукатуренным деревянным и другим сгораемым поверхностям и конструкциям нужно устанавливать выносные кронштейны (рис. 42).

Рис. 42. Открытая прокладка кабелей: а – на сборных кабельных конструкциях; б – на скобах по стенам: 1 – стойка; 2 – скоба; 3 – полка; 4 – кабель; 5 – соединение перегородок; 6 – асбестоцементная плита; 7 – подвеска

В деревянных чердачных помещениях прокладка бронированных кабелей допускается на кронштейнах с зазором между кабелем и сгораемыми элементами не менее 50 мм.

Стационарная прокладка кабелей по сгораемым сооружениям должна выполняться в отдельных трубах.

Вводы кабелей из траншей в здания осуществляют через отрезки бетонных, железобетонных или асбестоцементных труб или через отверстия в железобетонных конструкциях.

Концы труб должны выступать за стены здания в траншею не менее чем на 0,6 м (рис. 43). При выводе кабелей из земли и подъеме на стену их защищают от механических повреждений трубой, уголком, швеллером или коробом на высоту 2 м (рис. 44).

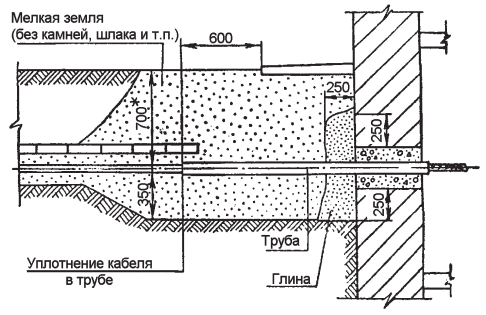

Рис. 43. Ввод кабеля из траншеи в здание

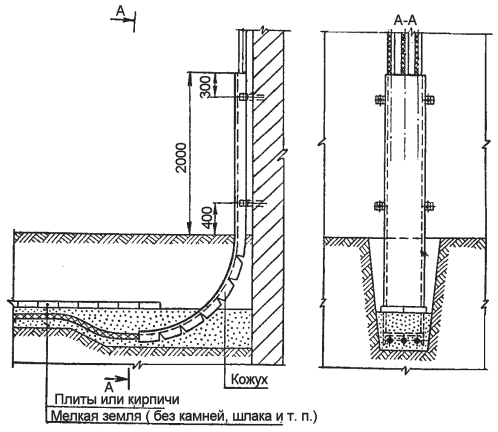

Рис. 44. Защита кабелей кожухом

Проходы кабелей через стены выполняют через отрезки несгораемых пластмассовых или асбестоцементных труб, заложенных в проеме (рис. 45), которые после прокладки кабелей заделывают по всей толще стены легкопробиваемым несгораемым материалом, например: цемент с песком – по объему 1:10, или глина с песком – 1:3, или глина с цементом и песком – 1,5:1:11, или вспученный перлит со строительным гипсом – 1:2.

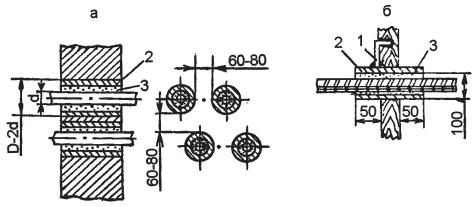

Рис. 45. Проход кабелей через стены: а – несгораемые; б – сгораемые; 1 – скоба; 2 – труба; 3 – заделка в трубе

Проходы через деревянные стены и перегородки выполняются в отрезках стальных или асбестоцементных труб диаметром не менее 100 мм, выступающих в обе стороны от стены или перекрытия на 50 мм (рис. 45 б), либо через несгораемую заделку размером 150x150 мм.

Проходы через перекрытия выполняются аналогично указанному для стен. Кабель в месте прохода через перекрытие защищается от механических повреждений кожухами или коробами из листовой стали на высоту 2 м от пола.

Соединение, устройство ответвлений и оконцевания кабелей выполняют при помощи специальных ответвительных, соединительных и концевых эпоксидных, свинцовых, чугунных и стальных муфт в соответствии со специальными инструкциями квалифицированными специалистами.
