Управление светом в Direct3D8.

Direct 3D имеет довольно мощные средства для работы с освещением 3D-сцены. Поддерживается несколько различных типов источников света: параллельный (directional), точечный (point-source) и прожектор (spotlight). Параллельный свет не имеет источника – только направление. В качестве аналогии приведу солнце: все его лучи параллельны (простите, физики и астрономы!). Точечный свет и прожектор имеют вполне определенную точку, из которой исходят все лучи. Точечный свет испускается во все стороны, а прожектор имеет строго очерченный конус распространения лучей. Для получения более подробной информации можете обратиться к DirectX 8.0a SDK. Сейчас меня больше интересует другое. Есть одна проблема: все точки (vertexes), которые принимают участие в вычислении освещенности сцены должны включать вектор нормали. Определение нормали на самом деле очень просто, если Вы все еще помните курс школьной геометрии. Как это сделать? Есть, как минимум, 2 пути:

• Во-первых, мы можем найти аналитическое выражение, описывающее координаты вектора нормали. Это будет очень точный результат, но для каждого новой 3D-функции придется провести все выкладки заново.

• Во-вторых, мы можем рассчитать примерные координаты нормали исходя из координат точки, в которой определяется нормаль и координат соседних с ней точек. Пусть это лишь приближенное решение: его вполне достаточно для наших целей. К тому же оно зато абсолютно не зависит от самой функции. Именно этот подход реализован в демо-приложении и Вы можете найти его в функции C3DGraphic::CalcNormal(). Попробую прокомментировать сам алгоритм.

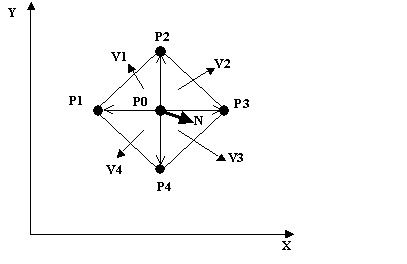

– Находим 4 вектора к соседним точкам:

V01 = P1 – P0;

V02 = P2 – P0;

V03 = P3 – P0;

V04 = P4 – P0;

– Находим 4 нормали к каждой из треугольных граней. Нормали находятся как векторное произведение соответствующих векторов.

N1 = [V02, V01];

N2 = [V03, V02];

N3 = [V04, V03];

N4 = [V01, V04];

– Искомая нормаль определяется как средний вектор четырех ранее найденных нормалей.

N = (N1 + N2 + N3 + N4) / 4;
