Приложение С. Установка программного обеспечения, руководства и учебника

Допустим, что ваш компьютер работает с операционной системой Windows 95, Windows 98 или Windows NT (установленной с Service Pack8 или более поздними версиями). Рекомендуемые минимальные параметры системы — Intel 90-МГц Pentium или эквивалентная ей с оперативной памятью в 32 МБ, свободным пространством на жестком диске в 75 МБ, 256-цветным дисплеем (800×600 точек) и дисководом CD-ROM.

На момент окончания данной книги использовалась демонстрационная версия OrCAD PSpice 9.0. Корпорация OrCAD разрешила издателю включить эту (или более позднюю) демонстрационную версию программного обеспечения на CD-ROM, прилагаемый к книге.

Инсталляция программного обеспечения

Чтобы установить программное обеспечение OrCAD, вставьте CD-ROM в соответствующий дисковод и подождите появления главного меню. В левой части экрана расположен набор кнопок с краткими описаниями некоторых свойств программного обеспечения, в правой — кнопки для установки демонстрационного программного обеспечения или для движения по полям информационного узла OrCAD. Нажмите Install Demo Software, чтобы установить программы.

Следующее окно показывает список доступных программ, включая Capture CIS, Express, PSpice A/D и Layout Plus, как показано на рис. С.1. Если у вас достаточно места на диске, рекомендуем установить все программное обеспечение. Если у вас нет последней версии программы Adobe Acrobat Reader, установите также и эту программу. По умолчанию задан путь

D:\Program Files\OrCAD Demo\

но вы можете выбрать удобные для вас диск и папки для инсталляции.

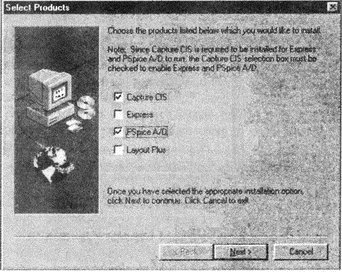

Рис. С.1. Список доступных программ

Каждая из программ будет установлена в отдельную папку (или подкаталог): Capture, Document, Layout_Plus и PSpice. После установки на рабочем столе должны появиться ярлыки для Capture CIS и PSpice. Примеры из первых тринадцати глав книги созданы в текстовом редакторе, который встроен в программу PSpice. Попасть в текстовый редактор можно, открыв программу PSpice и выбрав из главного меню File, New, Text File.

Различные руководства по OrCAD PSpice загружаются с CD-ROM и включают в себя capug.pdf, pspice.pdf и pspicead.pdf. Они находятся в папке

D:\program Files\OrCAD Demo\Document\

вместе со многими другими файлами, имеющими расширение *.pdf. Хотя эти руководства используются в ссылках по различным темам, не стоит пытаться распечатать их, так как каждое содержит несколько сотен страниц. Отметим также, что многие из тем, описанных и иллюстрируемых в руководствах, недоступны в демонстрационной версии программного обеспечения. Лучше всего просто узнать, где найти справку по теме по оглавлению и при необходимости обращаться к файлу pspicead.pdf. Файл pspice.pdf можно использовать, когда не нужен аналоговый/цифровой интерфейс. Титульный лист этого руководства в Acrobat Reader показан на рис. С.2. Расширение *.pdf означает, что файлы доступны для просмотра и печати из Acrobat Reader.

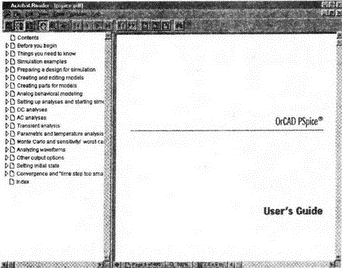

Рис. С.2. Руководство пользователя PSpice

Learning Express (программа ускоренного обучения)

Если в программе OrCAD Capture выбрать Help, OrCAD Express, Learning Express, вы получите экран Learning Express Demo (рис. С.3), который позволяет выйти в меню уроков, показанное на рис. С.4. Шесть уроков разработаны, чтобы помочь вам познакомиться с основными сведениями о создании рисунка схемы в Capture, затем выполнить моделирование в PSpice. Термин «ускоренное обучение» означает, что вы сможете выполнить моделирование всего через несколько уроков. Не забывайте, что наш подход заключается в том, чтобы подождать с созданием схем в Capture, пока не будут достаточно усвоены основы PSpice. Начало упражнения на входе проекта показывается на рис. С.5.

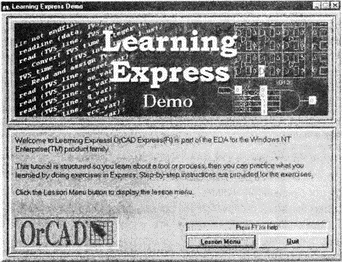

Рис. С.3. Демонстрационная программа ускоренного обучения

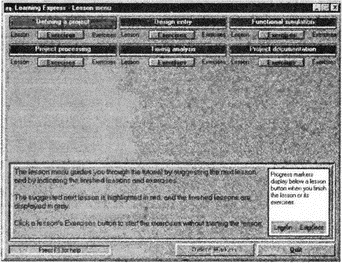

Рис. С.4. Меню уроков ускоренного обучения

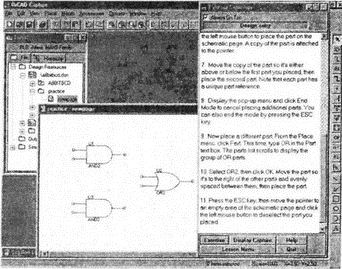

Рис. С.5. Упражнение по созданию схемы

Изучение Capture

Если вы хотите глубже изучить упражнения, приведенные в главах, посвященных программе Capture, выберите Help, Learning Capture. Набор упражнений в первых тринадцати главах касается намного большего числа тем и рассматривает их более подробно, чем при ускоренном обучении. Так как эти уроки потребуют значительных временных затрат, не стоит обращаться к ним, пока не возникнет действительная необходимость; при этом можно ознакомиться только с уроком, представляющим для вас интерес. Меню для этих уроков показано на рис. С.6.

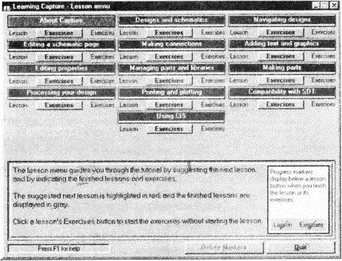

Рис. С.6. Меню уроков по Capture
