Сразу после окончания Великой Отечественной войны производство зенитных пушек 61-К и 72-К было прекращено. Оба этих орудия имели недостаточную скорострельность и ряд конструктивных недостатков, их громоздкие и тяжелые четырехколесные повозки не позволяли эффективно сопровождать пехоту огнем и колесами. Вместе с тем за время войны около 68% всех самолетов было сбито именно из 25 - 37-мм зенитных автоматов.

В 1944 году в ЦКБ под руководством В.Г.Грабина началось проектирование новой 57-мм автоматической зенитной пушки С-60. На вооружение ее приняли в январе 1950-го и в том же году запустили в серийное производство.

С-60 стала первой отечественной полевой зенитной пушкой, наведение которой осуществлялось дистанционно, с помощью следящих приводов, работавших от ПУАЗО-6 или ПУАЗО-б-бО. В свою очередь ПУАЗО получал данные от радиолокационной станции орудийной наводки СОН-9.

Установленная на четырехколесной повозке эта пушка могла более или менее удовлетворительно прикрывать войсковые тылы и пехоту в обороне. Однако для ПВО танковых и моторизованных войск в наступ

лении и на марше пушка на буксируемой повозке не годилась. Поэтому в 1947 году в НИИ-58 под руководством В.Г.Грабина приступили к проектированию спаренной 57-мм автоматической зенитной пушки С- 68 на базе С-60, предназначавшейся как для установки на гусеничное шасси, так и на колесную повозку. Опытный ее образец с электроприводом ЭСП-76 был установлен на повозке С-79А и прошел испытания, но в серию не пошел. Гусеничное же шасси создали на базе агрегатов среднего танка Т-54. В самоходном варианте машина получила заводское наименование - изделие 500, а армейское - ЗСУ-57-2.

Комплексные испытания ЗСУ-57- 2 провели в 1950 году. По данным музея бронетанковых войск в Кубинке, ее серийное производство осуществлялось на заводе N2 174 в Омске с 1955 по 1960 год. Но по другим данным выпуск пушек С-68 для этой машины начался на заводе № 946 лишь в 1957 году (в тот год их изготовили 249 штук).

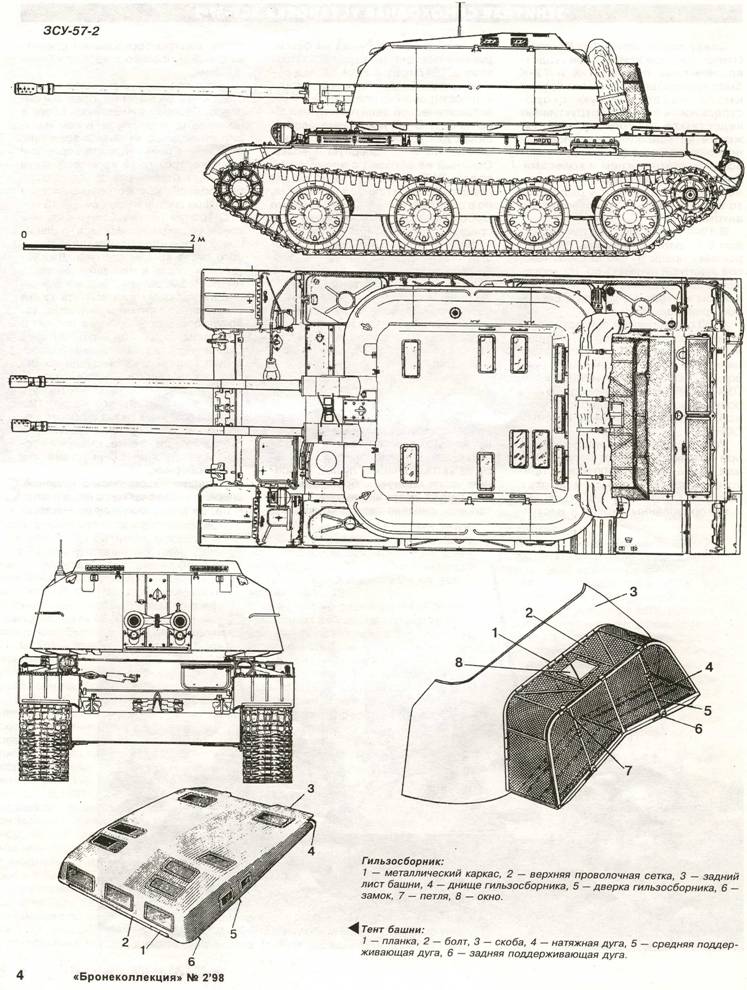

ЗСУ-57-2 представляла собой легкобронированную гусеничную машину с вращающейся башней, обеспечивающей круговую зенитную стрельбу из автоматических пушек. Основные части машины - броневой корпус, башня, вооружение, силовая установка, силовая передача, ходовая часть, электрооборудование, средства связи и противопожарное оборудование.

Броневой корпус делился на три отделения: управления, боевое и силовое. Первое размещалось слева в носовой части корпуса, в нем находилось сиденье механика-водителя; второе - в средней части корпуса и в башне; третье - в кормовой части машины и отделялось от боевого перегородкой. Корпус сваривался из броневых листов толщиной 8 - 13 мм.

Открытая сверху башня сварной конструкции располагалась на шариковой опоре над вырезом подбашенного листа крыши корпуса. Для установки пушки в передней ее части имелась амбразура. Задняя стенка башни с окном для выхода гильз была сделана съемной, что создавало удобства при монтаже пушки. В походном положении верхний вырез башни закрывался складным брезентовым тентом с 13 смотровыми окнами из плексигласа. Чтобы открыть тент, достаточно было отстегнуть ремни и отбросить его назад. Для сбора стреляных гильз и обойм,подаваемых транспортером пушки через окно в задней стенке, снаружи кормовой части башни был установлен гильзосборник.

В башне находилось 5 сидений: впереди - заряжающего левого автомата; за ним (посередине) - наводчика; сзади, справа от сиденья наводчика - установщика прицела; справа от пушки впереди - заряжающего правого автомата; сзади, симметрично с сиденьем наводчика - командира машины. При стрельбе сиденья заряжающих снимались, укладывались на подвесном полу и крепились клипсами.

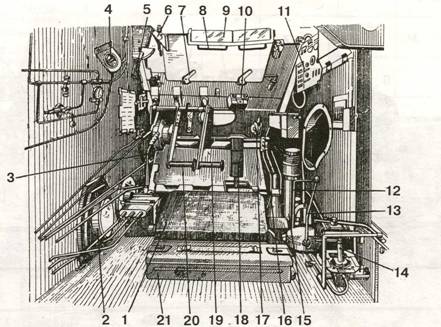

Отделение управления:

1 - сиденье механика-водителя, 2 - кронштейн амортизатора, 3 - рычаг управления левым ПМП, 4 - спидометр, 5 - рукоятка закрывающего механизма люка механика-водителя, 6 - рукоятка люка запасного выхода, 7 - задрайка люка запасного выхода, 8 - ручка прибора наблюдения, 9 - защитное стекло прибора наблюдения, 10 - сигнальный щиток ППО, 11 - щиток контрольно-измерительных приборов, 12 - рычаг кулисы, 13 - рукоятка топливоподкачивающего насоса, 14 - рукоятка топливораспределительного крана, 15 -питьевой бачок, 16 - рычаг управления правым ПМП, 17 - сигнал ППО, 18 - педаль управления подачей горючего, 19 - педаль ножного тормоза, 20 - педаль главного фрикциона, 21 - ящик ЗИП.

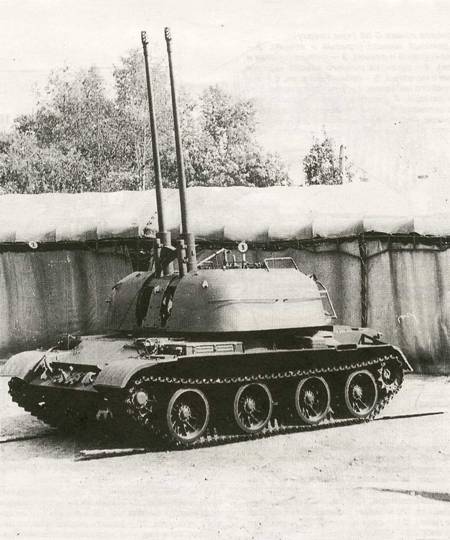

ЗСУ-57-2 первых выпусков. Стволы пушки С-68 подняты на максимальный угол возвышения.

-

Спаренная автоматическая пушка С-68 состояла из двух автоматов типа С-60, имевших одинаковое устройство, при этом детали правого автомата являлись зеркальным отражением деталей левого. Принцип работы автоматики - использование энергии отдачи при коротком откате ствола.

Ствол автомата состоял из трубы, копира и дульного тормоза. Труба представляла собой моноблок, выполненный за одно целое с казенной частью. На наружной поверхности казенной части трубы имелся продольный гребень для крепления копира. С боков на казенной части имелись вырезы по форме снаряда. Длина ствола с дульным тормозом - 4365 мм (76,6 клб); длина нарезной части - 3560 мм; крутизна нарезов постоянная - в 35 калибров, всего нарезов - 24. Собранный ствол с накатником вставлялся в горловину люльки и с помощью двух секторных выступов на его казенной части соединялся со ствольной обоймой.

Поршневой продольно скользящий затвор располагался в люльке. Открывание затвора при стрельбе производилось во время отката ускорительным механизмом. Досылка затвора в переднее положение и закрывание его осуществлялось с помощью пружин досылающего механизма, расположенных на гидравлическом буфере и в остове затвора. Накатник - пружинный. Тормоз отката - гидравлический веретенного типа. Цилиндр тормоза отката при стрельбе оставался неподвижным. Длина отката 325 - 370 мм.

Качающаяся часть пушки состояла из двух параллельно расположенных автоматов, соединенных между собой в единый блок люльками. Она уравновешивалась грузами, прикрепленными к люлькам, и крепилась в станке с помощью двух цапф, представляющих собой большой шарикоподшипник. Вертикальное и горизонтальное наведение пушки С-68 осуществлялось электрогидравлическим приводом, работавшим от электродвигателя постоянного тока через гидравлические универсальные регуляторы скорости (УРС).

Станок пушки был установлен на днище башни. Он состоял из корпуса с кронштейном, механизма крепления пушки по-походному и транспортера. Подъемный механизм располагался на левой стороне станка и имел дба привода: электрогидравлический (с плавной регулировкой скорости наведения) и ручной.

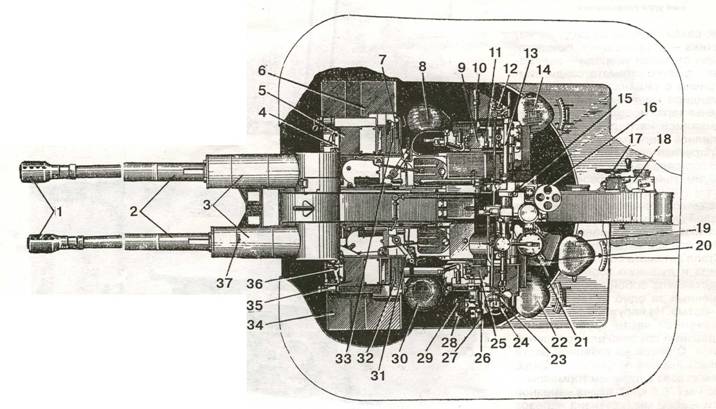

Установка пушки С-68 (вид сверху): 1 -дульный тормоз (правый и левый), 2 - ствол-(правый и левый), 3 - люлька (правая и левая), 4 - рукоятка ручного взвода каретки правого магазина, 5 - правый магазин, 6 - лоток правого магазина, 7 - рукоятка взвода правого затвора, 8 - сиденье заряжающего правого автомата, 9 - шестеренчатый редуктор с колонкой механизма поворота, 10 - розмах ручного привода механизма поворота, 11 - УРС механизма поворота, 12 - правый коллиматор, 13 - качающаяся часть прицела, 14 - сиденье командира, 15 - контрольная площадка прицела, 16 - маховик дальности, 17 - маховик ручного привода транспортера, 18 - редуктор транспортера, 19 - сиденье установщика прицела, 20 - макет самолета (указатель курса цели), 21 - стол прицела, 22 - сиденье наводчика, 23 - левый коллиматор, 24 - кнопка электроспуска, 25 - шестеренчатый редук тор подъемного механизма, 26 - УРС подъемного механизма, 27 - розмах ручного привода подъемного механизма, 28 - педаль спуска левого автомата, 29 - педаль спуска правого автомата, 30 - сиденье заряжающего левого автомата, 31 - рукоятка взвода левого затвора, 32 -рычаг механизма взаимной замкнутости (левый), 33 - рычаг механизма взаимной замкнутости (правый), 34 - лоток левого магазина, 35 - левый магазин, 36 - рукоятка ручного взвода каретки левого магазина, 37 - целик.

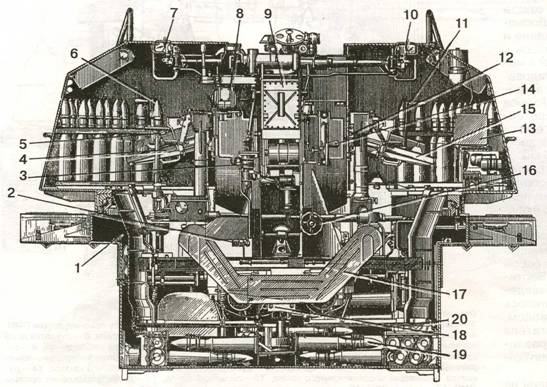

Установка пушки С-68 (вид сзади):

1 - ограждение пола башни,

2 - педаль стабилизатора курса, 3 - коробка выключения стабилизатора курса, 4 - левый лоток, 5 - колонка управления УРСами, 6 - розмах ручного привода подъемного механизма, 7 - левый коллиматор, 8 - стол прицела, 9 - крышка заднего окна станка, 10 - правый коллиматор, 11 - розмах ручного привода механизма поворота, 12 - коробка сигнализации, 13 - радиостанция, 14 - маховик ручного привода транспортера, 15 -правый лоток, 16 - маховик стопора, 17 - кожух, 18 - пускопе- рекпючающее устройство, 19 - укладка боекомплекта под полом, 20 - пол башни.

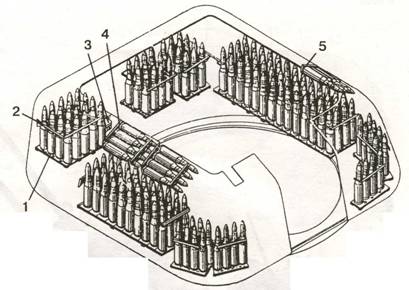

Размещение пушечных выстрелов в башне машины: 1 - поддон для крепления обойм, 2 - планка верхнего крепления обойм, 3 - стеллаж для укладки пяти обойм, 4 - укладка двух обойм на правом наклонном листе башни, 5 - укладка обоймы на левом наклонном листе башни.

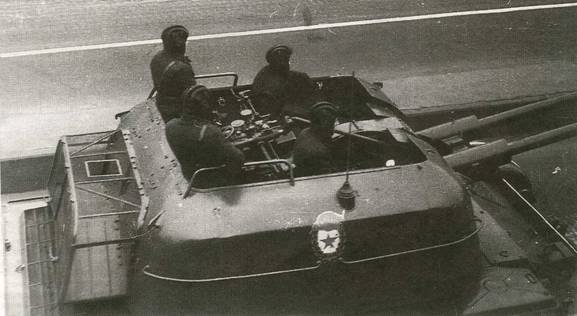

Башня ЗСУ-57-2. На правом наклонном листе - стакан антенного ввода и антенна радиостанции 10РТ-26Э, слева и справа на башне -дуги для крепления тента, на кормовом листе - гильзосборник.

Масса спаренной пушки С-68 составляла 4500 кг.

Прицел пушки - автоматический, зенитный, построительного типа; предназначался для решения задачи по определению места встречи снаряда с целью при стрельбе. Для этого предварительно определялись и устанавливались на прицеле следующие исходные (входные) данные: скорость цели, курсовой угол и наклонная дальность. Скорость цели определялась по типу самолета, курсовой угол - по видимому направлению движения цели, дальность до цели - на глаз или с помощью дальномера.

При пользовании электрогидроприводом с прицелом работали два члена экипажа: наводчик наводил пушку по азимуту и углу места цели; установщик прицела устанавливал исходные данные прицела -скорость, курсовой угол и дальность, а если была необходимость - угол пикирования или кабрирования. При пользовании ручным приводом наведения с прицелом работали три члена экипажа: командир машины наводил пушку по азимуту, наводчик - по углу места цели, установщик прицела устанавливал исходные данные прицела.

Боекомплект ЗСУ-57-2 состоял из 300 пушечных унитарных выстрелов, расположенных в специальных боеукладках в башне и корпусе. Основная часть боекомплекта (248 выстрелов) перед загрузкой в маши-

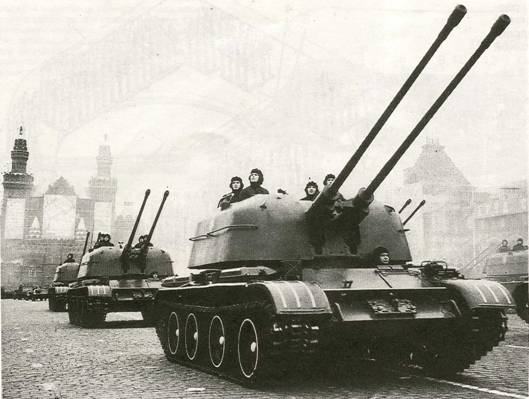

ЗСУ-57-2 на параде в Москве, 7 ноября 1964 года.

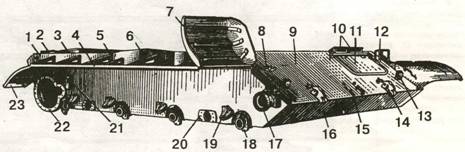

Корпус (носовая часть):

1 - правый бортовой лист, 2 - крыша над вентилятором, 3 - входные жалюзи, 4 - надгусеничная полка, 5 - кронштейн для крепления надгусеничной полки, 6 - лист ниши, 7 - передний откидной грязевой щиток, 8 - крышка заливной горловины переднего бака, 9 - верхний наклонный лист, 10 - крышки приборов наблюдения механика-водителя, 11 - крышка люка запасного выхода, 12 - кронштейн для крепления фары, 13 - стойка для крепления доски, 14 - буксирный крюк, 15 - банка для крепления запасных траков, 16 - нижний наклонный лист, 17 - кронштейн кривошипа направляющего колеса, 18 - кронштейн от балансира опорного катка, 19 - упор балансира, 20 - кронштейн гидравлического амортизатора, 21 - отбойный кулак, 22 - картер бортовой передачи, 23 - откидная часть заднего грязевого щитка.

ну снаряжалась в обоймы и размещалась в башне (176 выстрелов) и носовой части корпуса (72 выстрела). Часть боекомплекта (52 выстрела) в обоймы не снаряжалась и укладывалась в специальные отсеки под вращающимся полом. Снаряженные в обоймы выстрелы с бронебойными снарядами размещались в кормовой части башни справа и слева от станка пушки. Подача обойм осуществлялась заряжающим вручную.

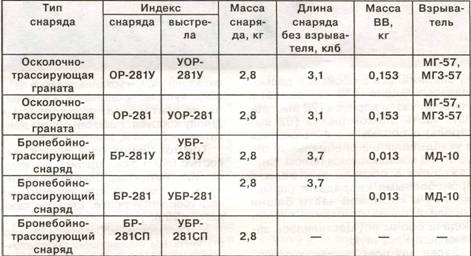

Заряд для всех снарядов одинаков - 1,2 кг пироксилинового пороха марки 11/7, масса патрона 6,6 кг, длина гильзы 348 мм. Начальная скорость снаряда 1000 м/с. Баллистическая дальность стрельбы 12 км, но осколочные снаряды были снабжены самоликвидатором со временем срабатывания 12 - 16 с, что обеспечивало наклонную дальность 6,5 - 7 км.

(начальная скорость 1000 м/с)

Двигатель В-54 представлял собой 12-цилиндровый, V-образный, четырехтактный, быстроходный, бескомпрессорный дизель жидкостного охлаждения. Он устанавливался перпендикулярно продольной оси машины на постаменте, приваренном к днищу корпуса. Рабочий объем двигателя - 38,88 л, масса - 895 кг.

Три топливных бака общей емкостью 640 л размещались в корпусе ЗСУ. Наружные баки устанавливались справа по ходу машины, на надгусеничной полке. Емкость каждого - 95 л.

Механическая силовая передача со ступенчатым изменением передаточных чисел размещалась в кормовой части корпуса. Она состояла из гитары, главного фрикциона сухого трения, пятискоростной коробки передач, двух планетарных механизмов поворота, двух бортовых передач, привода вентилятора и привода компрессора.

Гусеничный движитель состоял из двух гусениц шириной 580 мм, двух ведущих колес, двух направляющих колес с механизмами натяжения гусениц и восьми опорных катков. Литые ведущие колеса со съемными зубчатыми венцами располагались сзади. В ходовой части имелось четыре гидравлических амортизатора, соединенных с балансирами передних и задних опорных катков.

Основным источником энергии служил генератор постоянного тока Г-74 мощностью 3 кВт (108 А при 27 - 29 В) при скорости вращения свыше 2100 об/мин (то есть при скорости вращения коленчатого вала двигателя 1200 об/мин и выше). Для запуска двигателя и для питания бортовой сети при неработающем, генераторе на машине устанавливались шесть аккумуляторных батарей типа 6-СТЭН-140М или 6-МСТ-140. Напряжение шести батарей составляло 24 В, общая емкость их - 420 Ач.

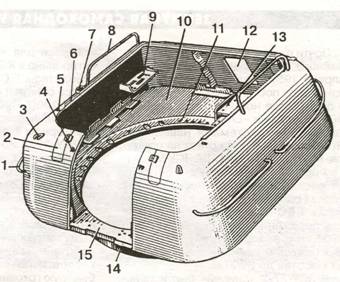

Башня:

I - поручень, 2 - правый щиток, 3 - крюк, 4 - скоба,

5 - упор, 6 - резиновая обкладка, 7 - стакан антенного ввода, 8 - дуга,

9 - кронштейн радиостанции,

10 - днище башни,

11 - кольцо, 12 - окно, 13 - основание станка,

14 - обечайка,

15 - плита.

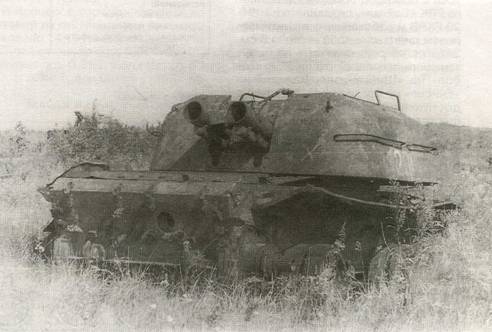

Разоруженные и «разутые» ЗСУ-57-2 в качестве мишений на одном из полигонов.

Внешняя связь ЗСУ-57-2 обеспечивалась портативной радиостанцией 10РТ-26Э, а внутренняя - танковым переговорным устройством ТПУ-47. Радиостанция обеспечивала надежную телефонную связь при движении на дистанции от 7 до 15 км, а при остановке - от 9 до 20 км.

Зенитных самоходных установок ЗСУ-57-2 было изготовлено сравнительно немного. Они поступили на вооружение ряда танковых полков, где было положено иметь одну батарею ЗСУ из 4 установок. Там, где не хватало ЗСУ-57-2, использовались 14,5-мм спаренные зенитные пулеметные установки ЗТПУ-2 на шасси БТР-40 и БТР-152.

Боевое крещение ЗСУ-57-2 приняли во вьетнамской войне, причем они сражались на территории как Северного, так и Южного Вьетнама. Начиная с 60-х годов некоторое число ЗСУ-57-2 было продано или передано ГДР, Польше, Финляндии и Ирану*. Иранские ЗСУ-57-2 участвовали в войне с Ираком. В КНР была создана и запущена в серийное производство зенитная самоходная установка, представлявшая собой артиллерийскую часть ЗСУ- 57-2, установленную на шасси китайского танка «59».

ЗСУ-57-2 обладала целым рядом недостатков - низким темпом стрельбы, ручным обойменным заряжанием, невозможностью ведения огня на ходу. Эффективность огня батареи ЗСУ-57-2 была даже ниже, чем батареи буксируемых 57-мм пушек С-60, управлявшихся от ПУАЗО-6 с СОН-9, а затем - от радиолокационного приборного комплекса РПК-1 «Ваза». Ведь при стрельбе по реактивным самолетам на низких и сверхнизких высотах и определении скорости цели «по типу самолета», а дальности до цели - «на глаз или с помощью дальномера» вероятность попадания крайне низка (так и хочется сказать - «в белый свет, как в копеечку»). В ходе войны 1967 года на Синайском полуострове было сделано весьма характерное фото: над израильскими позициями на сверхмалой высоте проносится самолет МиГ-17, а солдаты не успели среагировать на него - никто даже не повернул голову в сторону самолета. Понятно,что для ЗСУ нужны были по крайней мере на порядок более скорострельные пушки, угловая скорость наведения не 20-30 град/с, а 50- 100 град/с и полностью автоматизированная радиолокационная система управления огнем.

*По данным справочника Military Balance, ЗСУ- 57-2 поступили также в Анголу, Сирию, Египет, Кубу, Венгрию и КНДР. - Прим. ред.

Разумеется, эта оценка ЗСУ-57-2 дается задним числом, с позиций 90-х годов. Справедливости ради заметим, что ЗСУ наших потенциальных противников не превосходили по своей огневой мощи ЗСУ-57-2. В 50-х годах на вооружении армии США состояли ЗСУ М19 на шасси легкого танка М24 «Чаффи», разра ботанные в 1945 году, и М42 на шасси легкого танка М41, поступавшие в войска с 1954 года. А на вооружении Британской армии находились ЗСУ на базе танка «Крусейдер», созданные в 1943 году. Все эти машины были вооружены 40-мм пушками «Бофорс» (американские ЗСУ- спаренными, а английские-одинарными). Вес их снаряда составлял 0,934 кг, начальная скорость 875 м/с, темп стрельбы 120 выстр/мин на ствол. Прицелы у всех - ручные оптические. Однако в 1956 году ЗСУ М42 прошла модернизацию и, получив индекс М42А1, была оснащена радиолокационной системой обнаружения и сопровождения целей Т50. Таким образом еще до запуска в серийное производство ЗСУ-57-2 стала существенно проигрывать своему основному противнику в системе управления огнем.
